直流電動機的正反轉實驗
一、實驗目的:
1、掌握
電動機正反轉控製原理。
2、掌握利用改變電樞電壓極性來改變直流電動機旋轉方向的控製線路。
二、實驗設備:
|
序號 |
規格 |
名稱 |
數量 |
|
1 |
DQ09 |
直流他勵電動機 |
1件 |
|
2 |
DQ22 |
數字電壓、毫安、安培表 |
1件 |
|
3 |
DQ29 |
可調電阻器、電容器 |
1件 |
|
4 |
DQ51 |
直流電氣控製 |
1件 |
|
5 |
DQ39 |
繼電接觸控製(一) |
1件 |
|
6 |
DQ39-1 |
繼電接觸控製(二) |
1件 |
三
、實驗方法:

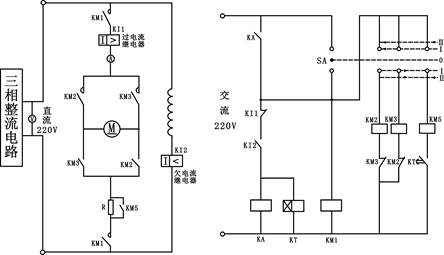

圖1 直流電動機的正反轉控製電路
啟動控製屏,調節三相調壓輸出使三相整流輸出直流電壓為220V,按下“停止”按鈕,按圖7-29接線,交流220V接至控製屏的固定輸出端U
1和N
1。圖中KM
1、KM
2、KM
3、KT用DQ39掛件,KI
1、KI
2、KA用DQ51掛件,KM
5用DQ39-1掛件,R用DQ29兩隻90Ω串聯共180Ω,直流測量儀表選用DQ22上對應的儀表,電機用DQ09。按圖7-29接好線路圖。
電路分析:
該圖中,電機的反轉控製是利用改變電樞
電壓極性來達到的。主令開關SA的手柄向右(正轉),接通接觸器KM
2,電樞電壓為左負右正。當手柄向左(反轉)接通接觸器KM
2電樞電壓為左正右負,這樣就改變了電樞電壓的極性,而他勵繞組的電流方向沒有變,所以實現了反轉控製。電路的動作過程如下:
1、把主令開關SA打在“0”位置,按下控製屏的啟動按鈕,繼電器“KM
1”通電常開觸頭閉合,為電機起動做準備,欠電流繼電器的常開觸頭閉合,繼電器“KA”通電並自鎖。
2、把主令開關SA打在右邊“1”位置,接觸器KM
2通電,電動機電樞串電阻正轉起動。
3、把主令開關SA打在右邊“2”位置,接觸器KM
5就通電,切除電樞所串的電阻全壓運行。
4、把主令開關SA從“2”位置位置打到“0”位置,按下控製屏的停止按鈕,電動機停止運轉。
5、電動機的反轉與正轉類似,隻是主令開關SA在“0”位置時往左邊轉動打在左邊的“1”“2”位置。
四、討論題:
改變直流電動機旋轉方向有哪兩種方法?對於頻繁正反向運行的
電動機,常用哪種方法?為什麽?
