兩地控製線路實驗

兩地控製線路實驗-目的：
    1、掌握兩地控製的特點，使學生對機床控製中兩地控製有感性的認識。
    2、通過對此實驗的接線，掌握兩地控製在機床控製中的應用場合。
   二、選用組件：
    1、實驗設備

序 號	型  號	名           稱	數 量
1	DQ10	三相鼠籠異步電動機(△/220V)	1件
2	DQ39	繼電接觸控製掛箱（一）	1件
3	DQ39-1	繼電接觸控製掛箱（二）	1件

2、屏上掛件排列順序
     DQ39、DQ39-1
三、兩地控製線路實驗-實驗方法：
1、三相異步電動機兩地控製：
在確保斷電情況下按圖7-12接線。圖中SB₁、SB₂、SB₃、FR₁、KM₁、FR₁選用編號為DQ39的掛件，Q₁、FU₁、FU₂、FU₃、FU₄、SB₄選用編號為DQ39-1的掛件，電機選用DQ10（△/220V）。
(1) 按下屏上起動按鈕，合上開關Q₁，接通220V三相交流電源。
(2) 按下SB₂，觀察電機及接觸器運行狀況。
(3) 按下SB₁，觀察電機及接觸器運行狀況。
(4) 按下SB₄，觀察電機及接觸器運行狀況。
(5) 按下SB₃，觀察電機及接觸器運行狀況。

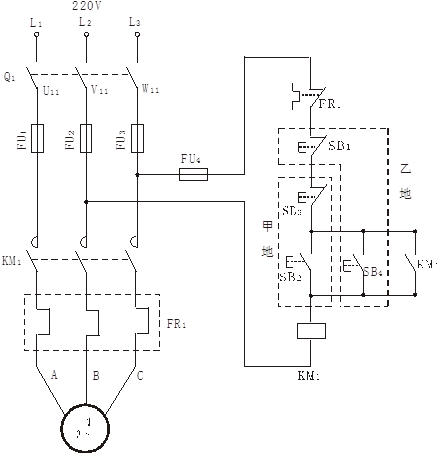

                          圖  兩地控製線路
四、兩地控製線路實驗討論題：
    1、什麽叫兩地控製？兩地控製有何特點？
    2、兩地控製的接線原則是什麽？
