單相變壓器的並聯運行實驗
單相變壓器的並聯運行實驗-實驗目的:
1、學習
變壓器投入並聯運行的方法。
2、研究並聯運行時阻抗電壓對負載分配的影響。
二、預習要點:
1、單相變壓器並聯運行的條件。
2、如何驗證兩台變壓器具有相同的極性。若極性不同,並聯會產生什麽後果。
3、阻抗電壓對負載分配的影響。
三、單相變壓器的並聯運行實驗項目:
1、將兩台單相變壓器投入並聯運行。
2、阻抗電壓相等的兩台單相變壓器並聯運行,研究其負載分配情況。
3、阻抗電壓不相等的兩台單相變壓器並聯運行,研究其負載分配情況。
四、實驗線路和操作步驟:
1、實驗設備
|
序號 |
型 號 |
名 稱 |
數 量 |
|
1 |
DQ45 |
交流電壓表 |
1件 |
|
2 |
DQ44 |
交流電流表 |
1件 |
|
3 |
DQ05 |
三相組式變壓器 |
1件 |
|
4 |
DQ26 |
三相可調電阻器 |
1件 |
|
5 |
DQ31 |
波形測試及開關板 |
1件 |
2、屏上排列順序
DQ45、DQ44、DQ05、DQ26、DQ31

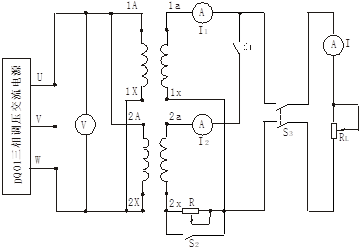

圖1 單相變壓器並聯運行接線圖
實驗線路如圖1所示。圖中單相變壓器1、2選用三相組式變壓器DQ05中任意兩台,變壓器的高壓繞組並聯接電源,低壓繞組經開關S
1並聯後,再由開關S
3接負載電阻R
L。由於負載電流較大,R
L可采用並串聯接法(選用DQ26的90Ω與90Ω並聯再與180Ω串聯,共225Ω阻值)的變阻器。為了人為地改變變壓器2的阻抗電壓,在其副方串入電阻R(選用DQ26的90Ω與90Ω並聯的變阻器)。
3、兩台單相變壓器空載投入並聯運行步驟。
(1) 檢查變壓器的變比和極性。
1) 將開關S
1、S
3打開,合上開關S
2。
2) 接通電源,調節變壓器輸入電壓至額定值,測出兩台變壓器副方電壓
U
1a1x和U
2a2x若U
1a1x=U
2a2x,則兩台變壓器的變比相等,即K
1=K
2。
3) 測出兩台變壓器副方的1a與2a端點之間的電壓U
1a2a,若U
1a2a=U
1a1x-U
2a2x,則首端1a與2a為同極性端,反之為異極性端。
(2) 投入並聯
檢查兩台變壓器的變比相等和極性相同後,合上開關S
1,即投入並聯。若K
1與K
2不是嚴格相等,將會產生環流。
4、阻抗電壓相等的兩台單相變壓器並聯運行。
1) 投入並聯後,合上負載開關S
3。
2) 在保持原方額定電壓不變的情況下,逐次增加負載電流,直至其中一台變壓器的輸出電流達到額定電流為止。
3) 測取I、I
1、I
2,共取數據4~5組記錄於表3-24中。
表1
5、阻抗電壓不相等的兩台單相變壓器並聯運行。
打開短路開關S
2,變壓器2的副方串入電阻R,R數值可根據需要調節(一般取5-10Ω之間),重複前麵實驗測出I、I
1、I
2,共取數據5~6組記錄於表1中。
表 2
五、實驗報告:
1、根據實驗(2)的數據,畫出負載分配曲線I
1=f(I)及I
2=f(I)。
2、根據實驗(3)的數據,畫出負載分配曲線I
1=f(I)及I
2=f(I)。
3、分析實驗中阻抗電壓對負載分配的影響。
