PLC數據處理指令實驗

PLC數據處理指令實驗：
1.數據傳送指令:

功能：
    當使能位EN為1時，把輸入的數據（IN）傳送到輸出（OUT）
說明：
（1）操作碼中的X代表被傳送數據的長度，它包括四種數據長度，即字節（B）、字（W）、雙字（D）和實數（R）。
（2）操作數的尋址範圍要與指令碼中的X一致。其中字節傳送時不能尋址專用的字及雙字存儲器，如T、C、及HC等；OUT尋址不能尋址常數。

2.數據比較指令

PLC數據處理指令實驗-功能：
比較兩個數IN1和IN2的大小，若比較式為真，則  該觸點閉合。
說明（1）操作碼中的F代表比較符號，可分為“=”、“<>”、“>=”、“<=”、“>”及“<”六種；
（2）操作碼中的X代表數據類型，分為字節（B）、字整數（I）、雙字整數（D）和實數(R)四種。
操作數的尋址範圍要與指令碼中的X一致。
字節指令是無符號的，字整數、雙字整數及實數比較都是有符號的。

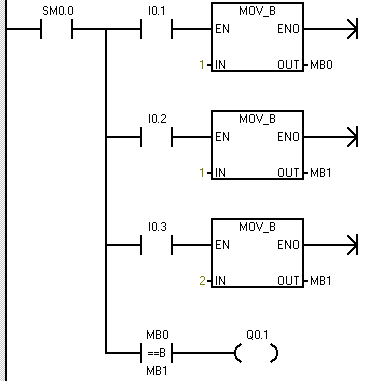

實驗步驟，將上圖所示程序下載至PLC中，分別接通I0.1,I0.2,I0.3觀察輸出Q0.1變化
