電機的PLC控製實驗
一、電機的PLC控製實驗-
實驗目的:
1、掌握PLC控製輔助繼電器方法。
2、了解三相交流電機的實際接線。
二、實驗器材:
|
1、PLC-2型可編程控製器實驗台 |
1台 |
|
2、PLC-DEMO007電機的PLC自動控製演示板 |
1塊 |
|
3、PC機或手持編程器 |
1台 |
|
4、編程電纜 |
1根 |
|
5、自鎖式連接導線 |
若幹 |

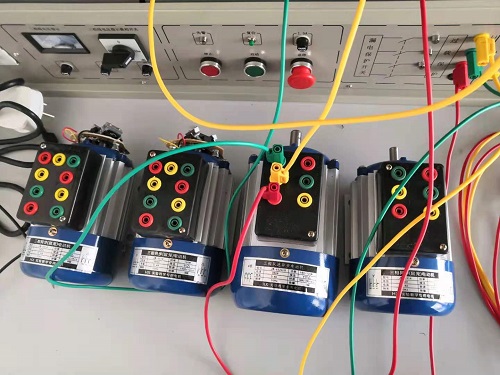

圖.1
三、實驗原理與實驗步驟:
1、PLC-DEMO007電機的PLC自動控製演示板結構如圖7.1所示。
2、實驗原理
本實驗采用直流電機模擬交流電機的運行,通過實驗使學生了解實際交流電機的控製運行。KM1、KM2是兩個控製電機正反轉的繼電器,KMY、KM△是兩個模擬控製電機Y、△形接法的繼電器。L1、L2、L3和L4是控製信號指示燈。PO1按鈕控製電機下轉啟動,PO2控製電機反轉啟動,PO3是停止按鈕。
3、控製要求:
(1)按下正向啟動按鈕PO1,電機即正向啟動,繼電器KM1工作。
(2)按下反向啟動按鈕PO2,電機即反向啟動,繼電器KM2工作。
(3)啟動後,電機先模擬Y方式運行,繼電器KMY工作,8S後變成△方式運行,繼電器KM△工作。
(4)正向與反向之間可以隨時切換,按下PO3停止按鈕,工作立即停止。
(5)KM1和KM2不能同時接通,否則會引起短路。
4、實驗步驟:
(1)打開PLC-2型實驗台電源,編程器與PLC連接。
(2)根據具體情況編製輸入程序,並檢查是否正確。
(3)實驗台與PLC-DOME007連接,檢查連線是否正確。
(4)按下啟動按鈕,觀察運行結果。
四、設計程序清單
1、I/O地址分配清單:
|
輸入地址: |
正向啟動P01 |
I0.1 |
反向啟動P02 |
I0.3 |
|
|
停止P03 |
I0.2 |
|
|
|
輸出地址: |
KM1 |
Q0.2 |
KM2 |
Q0.3 |
|
|
KMY |
Q0.1 |
KM△ |
Q0.2 |
