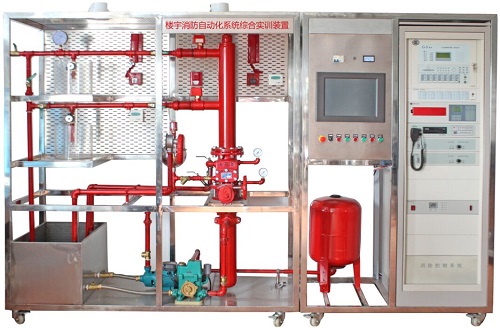

高層建築設計中自動噴水滅火係統及電氣聯動控製的分析

摘要：隨著建設經濟的發展，建設行業的日新月異；本文結合工作實際，著重對自動化噴水滅火係統及電氣聯動控製有關問題進行簡單分闡述，提出了設計中應該注意的事項;提出了改進的方法以及一些個人觀點供同行參考。
引言：
        自動化噴水滅火係統效率高，用水量小，水漬損失少，又能及時有效地發現和撲救火災，特別是初起火災的控製，一是僅限於火災區域；二是把水直接噴向最需水的地方。它又具備二個基本功能：①發生火災後自動滅火；②在滅火的同時進行報警。加之自動化程度高，因此自動噴水滅火係統在消防領域取得突出地位，是目前滅火係統最有效的方法之一，在保護人民生命財產安全方麵有著其它係統無可比擬的優點。缺點是投資大。室內消火拴滅火係統也是利用固定管網，不同之處是自動噴水滅火係統利用噴頭能自動作用噴水滅火，室內消火拴滅火係統是利用消火栓箱內的設施進行滅火。係統簡單，操作簡便，投資小。它是利用人在得到火警信號後打開消火栓進行滅火的一種工具。在有自動噴水滅火係統的高層建築中，室內消火栓滅火係統僅是對自動噴水滅火係統的一種補充，但又必不可少。自動噴水滅火係統和室內消火栓滅火係統在一些重要的建築物及其場所中的消防安全保障起著十分重要的作用。因此《建築設計防火規範》、《高層民用建築設計防火規範》和《自動噴水滅火係統設計規範》對它的穩定性和可靠性提出了嚴格的要求。但是自動噴水滅火係統和室內消火栓滅火係統在工程總造價中占有相當大的比例。本著安全可靠、準確有效、經濟合理、符合技術條件特定要求的原則，本文認為自動噴水滅火係統和室內消火栓滅火係統局部具有可行性和必要性。

1、水泵組合的實現方法：
        《高層民用建築設計防火規範》第7.4.3條規定：室內消火栓給水係統應與自動化噴水滅火係統分開設置，有困難時，可合用消防泵，但在自動噴水滅火係統報警閥前（沿水流方向）必須分開設置。該條文說明允許合用消防水泵。《高層民用建築設計防火規範》不提倡使用，主要基於以下幾點考慮：①自動噴水滅火係統和室內消火栓滅火係統兩者作用時間不同。自動噴水滅火係統為1h，室內消火栓滅火係統使用延續時間為3h；②壓力的要求不同。自動噴水滅火係統噴頭處工作壓力一般為100kpa，最不利點允許降至50kpa。室內消火栓的工作壓力一般在200kpa；③水質要求不同。自動噴水滅火係統比室內消火栓滅火係統水質要求高；④消火栓用水易影響自動噴水滅火係統用水。如果要實行消防水泵組合必須克服以上四點中提出的問題。下麵分別介紹水泵組合的實現方法：
        消防水泵及其局部管道組合的可能性消防給水係統組合分以下兩點：第一類是：室內消火栓係統和自動噴水滅火係統各自獨立設置，這種設置方式性能可靠，互不幹擾，互不影響。但這兩種獨立設置的給水係統，投資大，用費高。因為這兩種係統每一種係統必須設一共一備或兩工一備泵組合，兩條供水管道組合供水。第二類為：消防水泵使用蓄水池到環狀管網之間的管道合用，兩個係統采用合為一組一工一備或兩工一備的水泵和管道合並方式供水。這種組合優點多，值得推廣應用，本文專一討論這種組合。另外一種是給水主管道係統完全合並，由於它的可靠性差，《規範》尚不允許，加之這種組合同第二類比較，使得複雜化，本文排除這種組合方式。首先對室內消火栓係統和自動噴水滅火係統的動作原理進行比較：從上述兩種動作原理進行比較可以看出室內消火栓係統的水泵是通過人手動打開消火栓按紐，直接啟動消火栓泵。自動噴水滅火係統是通過水流指示器動作、濕式報警閥動作、壓力開關動作或由消防控製中心傳達指令啟動消防水泵。兩個係統在水泵前後均（jun1）無特殊要求，不同的是水泵電源控製櫃接受到的啟動信號不一致，因此合用水泵及前後管道從動作原理上是可以實現的，這就要求消防水泵電源控製櫃應同時具備這幾種功能。通過兩個係統比較，管道的工作形式及作用相同，完全可以組合，兩個係統共同使用。
        1.1 實現消火栓泵與噴淋泵的組合和消防水泵電源控製櫃的組合，消防水泵電源控製櫃應具備以下功能：①接收到消火栓按鈕信號直接啟動消防水泵；②濕式報警閥開啟後接收到壓力開關信號後直接啟動消防水泵；③接收到消防控製中心的指令後，具備啟動或關閉消防水泵的功能。
        1.2 實現由水池到消防管網的供水主管道的合並。這使部分管道成為室內消火栓係統和自動噴水滅火係統公用區域。其流量應按《高層民用建築設計防火規範》第7.2.4條規定的室內消防用水量確定。而分支管肉以外實現係統獨立，即室內消火栓環管與進水主管相連接處設止回閥，自動噴水滅火係統的濕式報警閥和止回閥連接在分支後噴淋主管道上。這樣接連克服了室內消火栓係統因檢修或漏水而發生誤報警造成互相影響，又保證了獨自的工作壓力。即實現消火栓係統可獨立使用不影響噴淋係統獨立使用，或兩個係統同時使用，保持了係統使用的靈活性和可靠性。
        1.3 壓力的克服。這裏值得注意的是，當自動噴頭滅火係統處於靜止狀態，而消火栓係統處於工作狀態，對自動噴水滅火係統有無影響呢？由於局部合並，消火栓係統部分的壓力和自動噴水滅火係統的壓力顯然不相適應。室內消火栓係統工作壓力為200kpa，自動噴水滅火係統100kpa。所以在主管道分支後分別設止回閥。消火栓最初滅火用水可以利用消防水箱的儲水和消火栓增壓泵來維修。由於主管分支後設止回閥，隻要消防水泵不啟動，消防水泵係統內水壓變化與噴淋係統無關。一旦消防用水需啟動水泵時，考慮誤報警已不具有任何意義了。兩個係統控製目的隻有一個即火災狀態下保證消防水泵的正常啟動。
2、信號幹擾與抑製：
        隨著經濟的發展，火災自動報警係統進入了智能階段。在進行細微信號處理過程中，經常會因為各種信號幹擾因素的存在而影響係統的穩定運行，嚴重時會引起火災信號的誤報。為保證火災自動報警係統的可靠性，減少火災信號的誤報率，采用必要的信號幹擾抑製技術就顯得十分必要。
        2．1 內部幹擾與抑製  內部幹擾很大程度上是電源幹擾，在火災自動報警係統的電源係統中實現內部幹擾的抑製，一方麵可以裝設幹擾抑製器、濾波器、隔離變壓器，另一方麵電器元件還可采用軟磁材料。同時，電源本身可以采用在線式不間斷電源係統等措施。
        2．2 外部幹擾與抑製  火災自動化報警係統主要是弱電係統，周圍電磁場的變化均會形成幹擾，如雷電及靜電電磁幹擾等，從而形成火災自動報警係統誤報或數據丟失，或引起不必要的滅火裝置啟動。抑製外部幹擾，可采用屏蔽、接地、雙絞線及濾波等技術抑製外部幹擾。隨著光纖傳輸線的研發，信號幹擾的抑製技術將會有更大的發展。
3、穩壓泵的控製：
        消防係統中的穩壓裝置，是維持自動噴水滅火係統及消火栓供水係統工作壓力的裝置。通常情況下，電氣工程設計中已設計了低壓自動起泵、高壓自動停泵的功能，其控製與火災自動報警係統無關。與噴淋泵和消火栓泵不同的是，穩壓泵在非火災狀態下也會時常自動起泵和停止，其運行狀態沒有監視的必要性，但是火災自動報警係統仍須予以監視。由於穩壓裝置存在係統管網超高壓及超低壓兩種故障形式，因此設計時應增加對噴淋係統和消火栓係統穩壓裝置的極限高壓和極限低壓的監視。具體實施時，可以在穩壓裝置上增加兩塊電接點壓力表，一塊壓力表用於檢測管網極限高壓,其整定值應不小於穩壓泵的起泵壓力值；一塊用於檢測管網極限低壓，其整定值應小於穩壓泵的起泵壓力值。但對於噴淋係統，極限低壓整定值不能低於0.05MPa；對於消火栓係統，極限低壓整定值不能低於0.07MPa。極限電接點壓力表的動作通過報警係統的輸入模塊，傳輸到消防控製室，發出報警信號，以便值班人員及時發現係統故障。
 4、聯動控製命令的形式：
        通常情況下，聯動控製模塊的輸出形式有兩種，一種是持續電平輸出，即輸出命令信息由火災自動報警係統保持；另一種是脈衝輸出，即火災自動報警係統發出的命令，僅僅是一個具有一定寬度的脈衝信號。在工程設計中，對於這兩種輸出形式必須進行正確選擇。在聯動控製的對象中，有些是以DC24V做為控製手段的或者自身並沒有專用的控製設備。例如總線製應急廣播係統的控製，就是由廣播切換模塊執行的。因此在規範所規定的必須連續工作的時間內，廣播切換模塊必須一直保持輸出狀態。還有一些受控對象有專用的控製設備且控製電壓為AC220 V或AC380 V。例如消防水泵、防排煙風機、應急照明裝置及非消防電源切換裝置等。對於這類受控對象，不能采用依靠火災自動報警係統聯動模塊電平輸出形式來保持控製狀態，隻能采用脈衝輸出，而控製命令的保持由受控對象自身控製設備來完成。對於消防水泵和防排煙風機而言，在火災狀態下，規範規定它們都應有足夠的連續工作時間。例如，噴淋係統連續工作不應小於1h；消火栓係統不應小於2h；防排煙風機在排煙管道總出口處的氣流溫度未達到280前，應一直處於工作狀態。但是，規範對火災自動化報警係統在火災狀態下的連續工作時間沒有提出如此高的要求。JGJ 16-2008民用建築電氣設計規範第241916條規定，消防用電設備在火災發生期間的最少連續供電時間為：火災自動報警裝置?坌10min；人工報警器?坌10min；各種確認、通報手段?坌10min；火災廣播?坌20min。在這段時間內，係統應把所有的控製命令發出，做好人員疏散工作，聯係所有應該堅守崗位的工作人員。由於火災自動化報警係統總有一部分在火災區域內，因此，20min後係統是否還能正常工作是一個無法確定的事，這種狀態與火災的事實是相符的。至此我們可以看出，用火災自動報警係統的聯動模塊的輸出信號，來保持消防水泵、防排煙風機的控製狀態是很危險的，在設計中絕不可再采用。
