功率因數表的使用及相序測量--電路及電工儀表實驗

一．實驗目的
1．掌握三相交流電路相序的測量方法。
2．熟悉功率因數表的使用方法，了解負載性質對功率因數的影響。
二．實驗原理

1．相序指示器

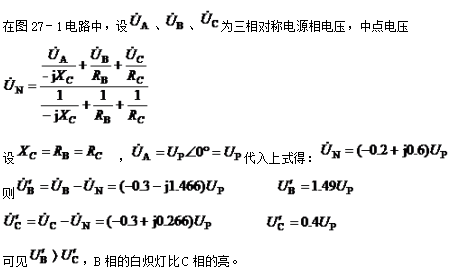

相序指示器如圖27－1所示，它是由一個電容器和兩個白熾燈按星型聯接的電路，用來指示三相電源的相序。

綜上所述，用相序指示器指示三相電源相序的方法是：如果連接電容器的一相是A相，那麽，白熾燈較亮的一相是B相，較暗的一相是C相。

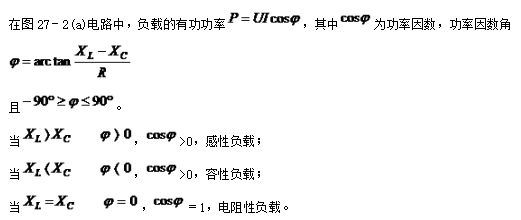

2．負載的功率因數

可見，功率因數的大小和性質由負載參數的大小和性質決定。
三．實驗設備
1．三相交流電源；
2．交流電壓、電流表，功率、功率因數表；
3．EEL—55A組件。
四．實驗內容
1．測定三相電源的相序?
（1）按圖27－1(a)接線，圖中，C ＝2.5μＦ，RA、RB為兩個220V、40W的白熾燈，調節三相調壓器，輸出線電壓為220Ｖ的三相交流電壓，測量電容器、白熾燈和中點電壓UN，觀察燈光明亮狀態，作好記錄。設電容器一相為A相，試判斷B、C 相。
（2）將電源線任意調換兩相後，再接入電路，重複步驟（1），並指出三相電源的相序。
2．負載功率因數的測定?

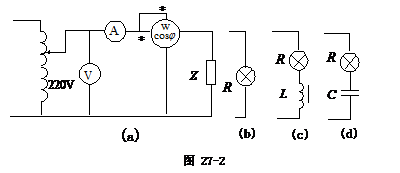

按圖27－2（ａ）接線，阻抗Z分別用電阻（220V、40W白熾燈）、感性負載（220V、40W白熾燈和鎮流器串聯）和容性負載（220V、40W白熾燈和4.7μＦ電容串聯）代替，如圖27－2（ｂ）、（ｃ）、（ｄ）所示，將測量數據記入表27－1中。
表27－1 測定負載功率因數數據

負載情況	U (V)	I (A)	P (W)	負載性質
電阻
感性負載
容性負載

五．實驗注意事項
1．每次改接線路都必須先斷開電源。
2．功率表和功率因數表實驗板內部已連在一起，實驗中隻連接功率表即可。
六．預習與思考題
1．在圖27－1電路中，已知電源線電壓為220V，試計算電容器和白熾燈的電壓。
2．什麽是負載的功率因數？它的大小和性質由誰決定？
3．測量負載的功率因數有幾種方法？如何測量？
