三相負荷的聯接實驗

一、實際操作目地
1、把握三相照明燈具負荷的聯接；
2、把握負荷直流電壓和相電壓的測量法；
3、把握單根或多芯輸電線的“一”字和“T”字聯接；
4、把握用電量工膠帶開展絕緣層解決的方式
5、把握移動設備應用前的安全性查驗。
二、實際操作內容

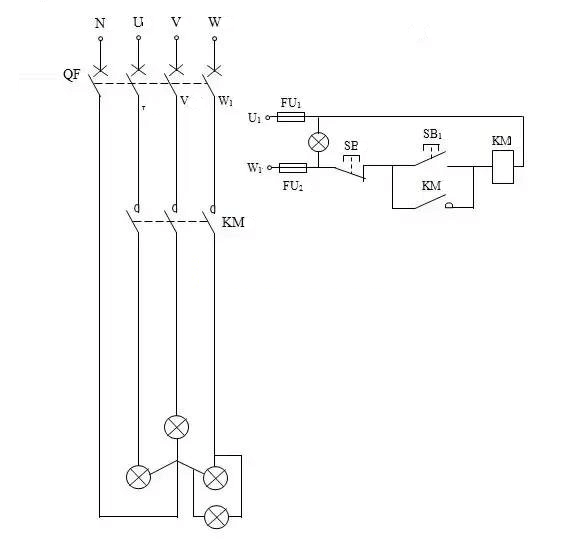

（一）按圖布線

1、挑選和查驗元器件
此路線負荷燈用一般日光燈（見櫃身背麵），可根據精確測量電阻器的方式分辨其優劣。操縱路線的顯示燈用五顏六色氖燈（櫃子門上），該燈不能用數字萬用表精確測量其阻值。
2、布線加工工藝

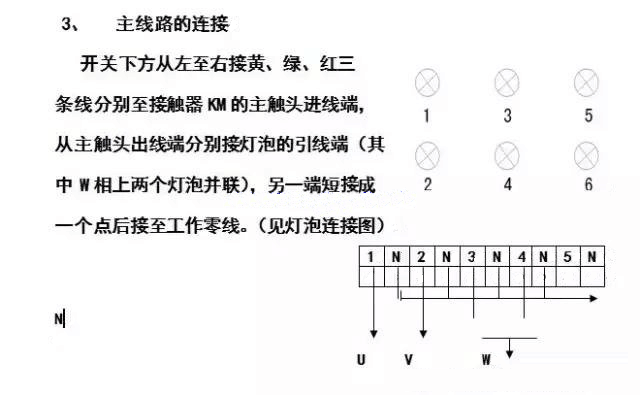

主線路用黃、綠、紅分相互連接。走線橫平，無壓絕緣層狀況，每一個螺絲數最多隻有壓2個線結，且無反圈及露銅狀況。遵循從上至下，從左往右，先串後並的標準。

1、操縱路線的聯接
從W1相考慮接斷路器FU2 FU2的小組出線接常閉按鍵SB SB的小組出線線接開與關按鍵SB1 SB1的小組出線線接交流接觸器電磁線圈KM KM的小組出線線接斷路器FU1 FU1的小組出線線接U1相。將鎖緊KM開與關並在開與關按鍵SB一兩端。最終接顯示燈。
（二）工作電壓精確測量（新手必在具體指導老師的監測下開展）

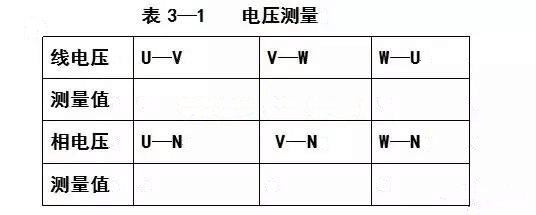

相電壓精確測量：選好數字萬用表工作電壓測量範圍（500V或1000V），將探頭各自測二根火線零線U、V；V、W；W、U將讀值填寫表3—1中。
直流電壓精確測量：選好數字萬用表工作電壓測量範圍（250V或500V），將探頭各自測火線和零線。並將數據信息填寫表3—1中。

（三）輸電線的聯接
把握單根線的“一”聯接、“T”字聯接及多芯線的聯接。參照附則三。
（四）挪動電氣設備機器設備應用前的安全大檢查
1、手鑽應用前的安全大檢查
手鑽的日常查驗最少應包含下列新項目：
（1）機殼、搖杆是不是有縫隙和損壞；
（2）維護接地裝置或接零線聯接是不是恰當、堅固靠譜；
（3）電纜及電源插頭是不是完好無缺；
（4）電源開關姿勢是不是一切正常、靈便，有沒有缺點、裂開；
(5)電氣設備保護設備是不是優良；
2、直流焊機應用前的安全大檢查
（1）運用三芯電纜線銅線，表皮不應該有顯著的損壞；
（2）機殼應該有接地保護，並配有漏電保護開關；
（3）內部電磁線圈與機殼務必有優良的絕緣層
