教學設備.教學實訓設備.教學實驗設備
2025-11-28 08:45汽車發動機實訓設備能滿足電控發動機調試、運行、檢測等全過程需要,直觀反映各種故障設置時對發動機性能的影響,可使學生掌握汽車各係統的結構、工作原理、性能特點、技術狀態等，能檢測與維修汽車常見故障。汽車發動機實訓設備通過調試、運行、檢測全麵係統展示控製係統的工作原理。汽車發動機實訓設備通過智能故障的設置和檢測使教師更有效的實現教學功能,更形象地滿足學生實際的教學操作需要。

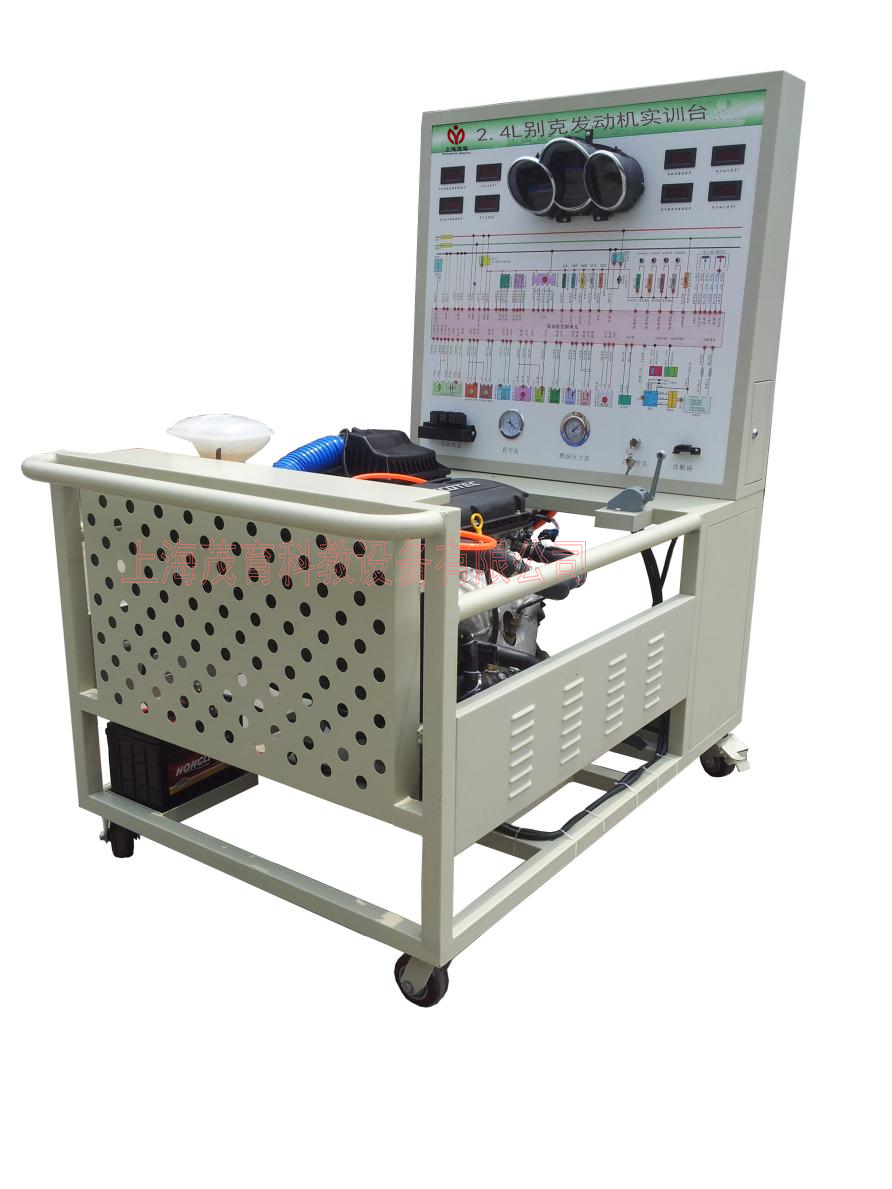

二、別克汽車發動機實訓台功能特點：
1.真實可運行的電控汽油發動機，充分展示電控汽油發動機的組成結構和工作過程,發動機可進行起動、加速、減速等正常工況的實踐操作。
2.實訓台由發動機總成及運行附件的固定台架和運行檢測控製麵板台架兩部分組成。
3.實訓台麵板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控製係統的工作原理；麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色係統電路圖。
4.實訓台麵板上安裝有檢測端子、可直接在麵板上檢測各傳感器、執行器、發動機控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.設備檢測麵板正前方底座上配有20cm的鋼製台麵，方便放置資料、檢測儀器等。
6.實訓台麵板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速等參數變化；
7.實訓台安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控係統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
8.實訓台配備有電源總開關、防護保護裝置。
9.實訓台底座采用鋼結構焊接,正前方/兩側焊接圓形護手杆，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格：
工作電源：直流12V(蓄電池：60AH 12V）
燃油標號：依發動機型號
2.5L別克發動機實訓台(2.5L/V6(LB8))
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
麵板機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
移動腳輪：120*80mm
