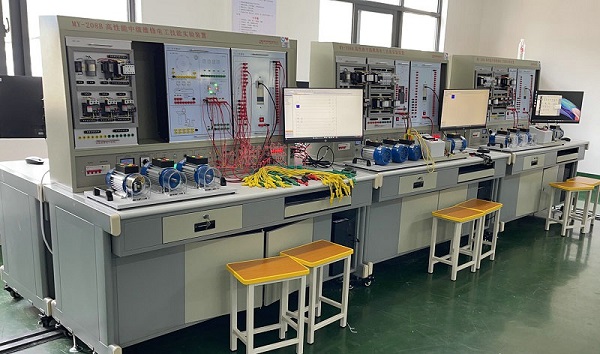

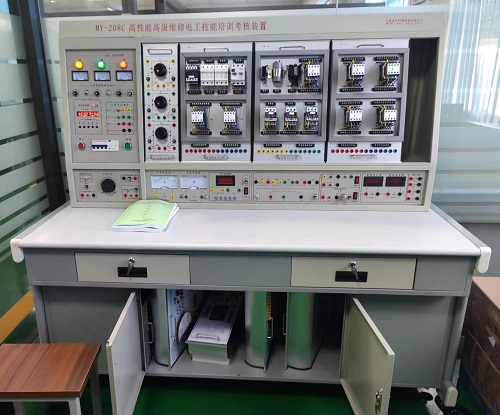

MY-208C型高性能維修電工及技能實訓裝置是根據機械工業職業技能鑒定指導中心組織編寫的《機械工人職業技能培訓教材》研製生產的，可對《初級維修電工技術》《中級維修電工技術》《高級維修電工技術》教材中列出的電氣控製線路和實用電子線路進行實際操作，快速掌握課程的實用技術與操作技能。具有針對性、實用性、科學性和先進性，本裝置不僅可供學生學習鍛煉，更是勞動鑒定部門、大中專院校、職校、技校初級、中、高級維修電工技能考核的理想設備。

二、實訓裝置特點

1、電氣控製線路或電子線路實驗元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實驗；操作內容的選擇具有典型性、實用性；
2、操作台隻需三相四線的交流電源即可投入使用，占地麵積小，節約用房、減少基建投資；
3、技能培訓用的控製線路和配套的小電機經特殊設計,可模擬工廠各類電機的電力拖動係統, 並可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求；
4、設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控製屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準。
三、技術性能

1.輸入電壓：三相四線製380V±10% 50Hz
2.工作環境：環境溫度範圍為-5～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.外形尺寸：157×73×150cm³
四、實驗項目

（一）電氣控製及電機拖動實訓

1.三相異步電動機直接啟動控製 2.三相異步電動機接觸器點動控製線路 3.三相異步電動機接觸器自鎖控製線路 4.三相異步電動機定子串電阻減壓啟動手動控製線路 5.三相異步電動機定子串電阻減壓啟動自動控製線路 6.Y-△啟動自動控製線路 7.用倒順開關的三相異步電動機正反轉控製 8.接觸器聯鎖的正反轉控製線路 9.按鈕聯鎖的三相異步電動機接觸器正反轉控製線路 10.雙重聯鎖的三相異步電動機正反轉控製線路 11.單向減壓啟動及反接製動控製線路 12.能耗製動的控製線路 13.三相異步電動機的順序控製 14.三相異步電動機的多地控製

15.工作台自動往返控製線路 16.三相線繞式異步電動機手動控製線路 17.三相線繞式異步電動機自動起動控製線路 18.C620型車床的接線、故障與維修 19.Z3040搖臂鑽床電氣控製線路 20．電動葫蘆控製線路 21.接觸器控製雙速電動機的控製線路 22.時間繼電器控製雙速電機的控製線路 23.按定子電流原則加入勵磁的起動控製線路 24.簡易同步電動機的能耗製動控製線路 25.直流電機啟動調速 26.並勵直流電動機電樞回路串電阻起動與調速 27.帶有能耗製動的反轉控製線路 28.勵磁反接製動的控製線路

（二）電工、電子技術綜合實訓

1.日光燈接線 2.單相整流裝置電路的組裝 3.並聯型矽穩壓管穩壓電路的組裝 4.串聯型晶體管穩壓電路的組裝 5.JS20單結晶體管時間繼電器 6.JSJ型晶體管時間繼電器

7.接近開關 8.微音放大電路的測試 9.智力競賽搶答器 10.依靠漏電流觸發的簡易交流開關電路 11.家用調光台燈電路

（三）PLC、變頻器綜合實訓
（1）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、係統組成、基本指令練習、接線、編程下載等）
2.典型電動機控製實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC仿真實訓
（2）PLC模擬控製應用實訓

4.數碼顯示控製 5.搶答器控製（優先級、數值運算，具有聲效功能） 6.天塔之光控製（閃爍、發射、流水型） 7.音樂噴泉控製（具有聲效功能） 8.十字路口交通燈控製 9.水塔水位控製 10.自動送料裝車係統控製 11.四節傳送帶控製 12.裝配流水線控製 13.多種液體混合裝置控製

14.自控成型機控製 15全自動洗衣機控製（具有聲效功能） 16.電鍍生產線控製 17.自控軋鋼機控製 18.郵件分揀機控製 19.自動售貨機控製 20.機械手控製 21.四層電梯控製（實物） 22.加工中心控製（實物）

（3）PLC實物控製實訓

1.步進電機運動控製 2.直流電機控製

3.溫度PID控製（具有聲效功能）

（4）PLC高級技能實訓（設計、安裝、調試及檢修）

1.PLC控製的三相異步電動機正反轉控製 2.PLC控製的三相異步電動機Y/△啟動控製 3.PLC控製的三相異步電動機降壓啟動控製 4.PLC控製的三相異步電動機能耗製動控製

5.C620車床電氣控製線路 6.C6130車床電氣控製線路 7.電動葫蘆電氣控製線路

（5）PLC、變頻器綜合應用技能實訓

1.變頻器功能參數設置與操作 2.變頻器報警與保護功能 3.外部端子點動控製 4.變頻器控製電機正反轉 5.多段速度選擇變頻調速 6.變頻器無級調速 7.基於外部模擬量（電壓/電流）控製方式的變頻調速 8.瞬時停電啟動控製

9.PID變頻調速控製 10.PLC控製變頻器外部端子的電機正反轉 11.PLC控製變頻器外部端子的電機運行時間控製 12.基於PLC數字量控製方式的多段速 13.基於PLC通信方式的變頻器開環調速 14.基於PLC通信方式的速度閉環控製 15.變頻器恒壓供水係統的模擬

五、實訓裝置的配備
(一) MY01電源、儀器控製屏
    控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、主控功能板
 (1) 三相四線電源輸入，經漏電保護器後，經過總開關,由接觸器通過起、停按鈕進行操作；
 (2) 設有450V指針式交流電壓表三隻，指示電源輸入的三相電壓；
 (3) 定時器兼報警記錄儀（服務管理器），平時作為時鍾使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由於接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實訓技能的考核提供一個統一的標準。
2、交、直流電源
 (1) 勵磁電源：直流220V/0.5A，具有短路保護。
 (2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
 (3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢複保護功能。
 (4) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關後，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控製屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表
 (1) 交流電壓表：0～500V帶鏡麵交流電壓表一隻，精度1.0級。
 (2) 交流電壓表：0～5A帶鏡麵交流電流表一隻，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
 (3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控製模式。為了提高測量範圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），可儲存15組數據，供隨時查閱。
 (4) 直流電壓表：直流數字電壓表1隻，測量範圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。
 (5) 直流電流表：直流數字電流表1隻，測量範圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
4、整流二極管：IN5408四隻
（二）實驗桌
    實驗桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。
（三）實驗組件
1．MY-01維修電工實訓組件（一）
掛箱上裝有熱繼電器、交流接觸器380V、按鈕指示燈（6.3V），接線端子等。
2．MY-02維修電工實訓組件（二）
掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。
3．MY-03維修電工實訓組件（三）
掛箱上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。
4．MY-04維修電工實訓組件（四）
   掛箱上裝有交流過電流繼電器、直流過電流繼電器、整流器、日光燈管、接線端子排等。
5．MY-05電工技能實訓組件（五）
提供兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻。
6．PLC主機掛箱
    配三菱FX1N-40mR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。
7．PLC實訓演示掛箱

序號	編號	控製對象實訓模塊	實訓教學目標
1	MY1	搶答器/音樂噴泉	通過對搶答係統中各組人員搶答時序的監視和控製，掌握條件判斷控製指令的編寫方法；通過對音樂噴泉控製係統中“水流”及音樂的循環控製，掌握循環指令的編寫方法。
2	MY2	裝配流水線/十字路口交通燈	通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控製，掌握順序控製指令的編寫方法。
3	MY3	水塔水位/天塔之光	通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控製指令的編寫方法。通過對天塔之光閃亮過程的移位控製，掌握移位寄存器指令的編寫方法。
4	MY4	自動送料裝車/四節傳送帶	通過對傳送帶啟停、傳送狀態的控製和對貨物在自動送料裝車係統中流向、流量的控製，掌握較複雜邏輯控製指令的編寫方法。
5	MY5	多種液體混合裝置	通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控製，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。
6	MY6	自動售貨機	通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控製，掌握各種計數器指令及比較輸出指令的編寫方法。
7	MY7	自控軋鋼機/郵件分揀機	通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控製，掌握數值運算指令及中斷指令的編寫方法。
8	MY8	機械手控製/自控成型機	通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控製，掌握一個完整工業應用係統中的較簡單邏輯控製程序的編寫能力。
9	MY9	加工中心	通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控製，掌握一個完整工業應用係統中的較複雜邏輯控製的編寫能力。
10	MY10	四層電梯	通過對一個完整的四層電梯模型的綜合控製，初步掌握PLC控製係統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。

8．變頻器實訓掛箱
    配置三菱FR-S520變頻器，帶有RS485通訊接口及BOP操作麵板。
9．電機導軌及光碼盤測速係統
    含光碼盤測速係統（配有進口光電編碼器）一套，不鏽鋼導軌1幅，道軌平整度好，無應力變形，同心度好。
10．工控組態軟件一套：
    打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，並進行實訓動態跟蹤教學。
11．PLC仿真實訓軟件一套：
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，並對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
12．線繞式異步電動機轉子電阻箱
13．電子線路按裝板
    用於電子線路板調試時線路板的固定
14．直流並勵電動機DC220V
15．三相鼠籠電動機AC220V（Y）
16．三相鼠籠電動機AC380V（Y/△）
17．雙速異步電動機AC380V（△/YY）
18．三相線繞式異步電動機AC380V（Y）
19．三相同步電動機交流380V（Y）
