了解現代空調的製熱製冷原理
2025-11-27 09:27現代空調是現代人們辦公以及家居生活中常常離不了的一類電器產品，在夏天的時候，空調具有製冷的作用，而在冬天，空調具有製熱的作用，同樣的組成結構，空調是如何達到這樣的要求的呢? 現代製冷與空調係統實訓考核裝置的研製已經成為許多大中專院校及中高職學校製冷空調專業實驗實訓室中的一種重要實訓裝置,它為教師更好的實施教學、學生更好的進行學習提供了方便。現代製冷與空調係統實訓考核裝置能在教學課堂中發揮更大作用，在教學及實訓過程中能使學生更全麵的了解和掌握現代製冷與空調係統實訓考核裝置的工作原理和維修技能。
一、空調製冷原理：
空調器通電後，製冷係統內製冷劑的低壓蒸汽被壓縮機吸入並壓縮為高壓蒸汽後排至冷凝器。同時軸流風扇吸入的室外空氣流經冷凝器，帶走製冷劑放出的熱量，使高壓製冷劑蒸汽凝結為高壓液體。高壓液體經過過濾器、節流機構後噴入蒸發器，並在相應的低壓下蒸發，吸取周圍的熱量。同時貫流風扇使空氣不斷進入蒸發器的肋片間進行熱交換，並將放熱後變冷的空氣送向室內。如此室內空氣不斷循環流動，達到降低溫度的目的。
二、空調製熱原理：
熱泵製熱是利用製冷係統的壓縮冷凝器來加熱室內空氣。空調器在製冷工作時，低壓製冷劑液體在蒸發器內蒸發吸熱而高溫高壓製冷劑在冷凝器內放熱冷凝。熱泵製熱是通過電磁換向，將製冷係統的吸排氣管位置對換。原來製冷工作蒸發器的室內盤管變成製熱時的冷凝器，這樣製冷係統在室外吸熱向室內放熱，實現製熱的目的。
三、技術性能：
1、輸入電源：單相三線 220V±10% 50Hz
2、工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3、裝置容量：≤1.5kVA
4、安全保護：具有漏電壓、漏電流保護，安全符合國家標準

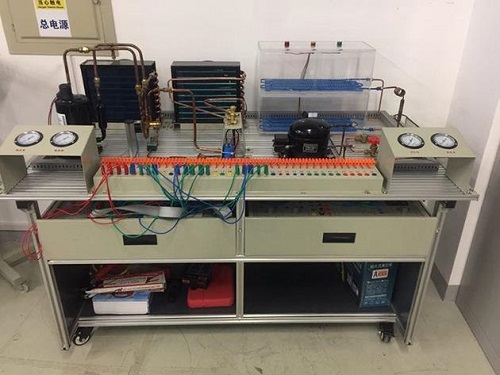

四、結構與組成：
1、裝置采用模塊化設計，由導軌式鋁合金安裝平台、空調係統、電冰箱係統、電氣控製係統等組成。
2、導軌式鋁合金安裝平台由標準規格的鋁合金工業型材組成，作為學生操作訓練的平台，上麵安裝有空調係統部件和冰箱係統部件。
3、空調係統：包含空調壓縮機、室內換熱器、室外換熱器、四通換向閥、節流裝置、視液鏡、空調閥等。
4、電冰箱係統：包含冰箱壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、電磁閥、幹燥過濾器等。
5、電氣控製係統：采用模塊化設計，包含了電源及儀表模塊、熱泵空調電氣控製模塊、冰箱電子溫控控製模塊、冰箱智能溫控控製模塊。
6、電源及儀表模塊：單相三線製220V交流電源供電。交流電壓表1隻，測量範圍：０～250V；交流電流表1隻，測量範圍０～5A，用於測量係統啟動電流及監測係統正常工作電流。
7、製冷係統壓力檢測單元：提供4隻真空壓力表，測量範圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用於測量空調、冰箱係統高、低壓側壓力。
8、製冷係統壓力檢測單元：提供4隻真空壓力表，測量範圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用於測量空調、冰箱係統高、低壓側壓力。
9、電流型漏電保護裝置：1套，
漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
五、實訓項目：
1、空調係統管路設計、組裝、接線和調試項目
管路設計任務： 空調係統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管、管路焊接等）
係統組裝任務：將設計好的管路安裝到對應部件的合理位置並完成對空調係統的保壓、檢漏
係統接線任務：判斷空調壓縮機的繞組，完成空調係統的線路鋪設和連接
係統調試任務：完成對空調係統的抽真空、加注製冷劑、電氣調試、工況的調整
2、電冰箱係統管路設計、組裝、接線和調試項目：
管路設計任務：冰箱係統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管等）
係統組裝任務：將設計好的管路安裝到對應部件的合理位置並完成對冰箱係統的保壓、檢漏
係統接線任務：判斷冰箱壓縮機的繞組，完成冰箱係統的線路鋪設和連接
係統調試任務：完成對冰箱係統的抽真空、加注製冷劑、電氣調試、工況的調整
