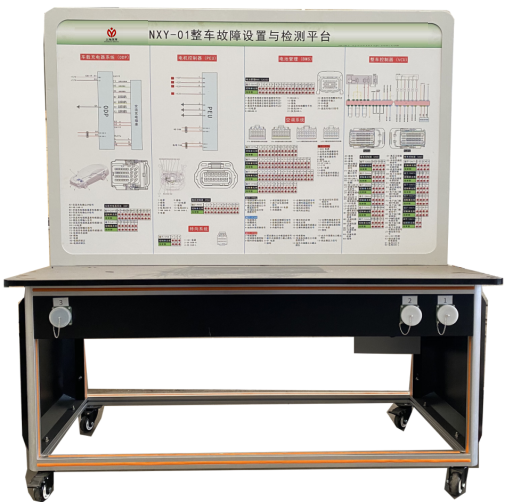

整車故障設置平台,整車故障設置平台實訓裝置,整車故障設置平台實
2025-10-20 10:24
整車故障設置平台和故障檢測盒（包含軟硬件）包括操控台、智能交互係統、數據采集係統、故障設置係統、手持移動終端、故障檢測盒、測量膜，並可選配學生無線終端。
1.操控台
操控台為移動立式結構，工業鈑金成型，表麵靜電噴塗。控製櫃上部嵌裝18.5寸工業級電容觸摸顯示屏，控製櫃下部配置側開門內置式五層抽拉收納箱，用於放置故障設置和數據采集係統、手持移動終端、故障檢測盒、故障設置盒、測量膜等。
2.智能交互係統
智能交互係統用於整車故障設置平台和車輛電動化係統的智能交互。係統應用UI操作界麵，可實現車型選擇、係統分級、故障設置、數據采集、狀態顯示、一鍵清除等功能。支持操控終端、手持移動終端、學生無線終端的互聯互通。
3.數據采集係統
數據采集係統采用工業造型設計和開模製作，內置PCB板電路封裝，用於車輛電池管理係統（BMS）、整車控製器（VCU）、電機控製器（PEU）、車載充電機（OBC）等係統的數據采集。係統包含軟硬件，具備信號識別、數據采集、信息傳輸等功能。
4.故障設置係統
故障設置係統采用工業造型設計和開模製作，內置PCB板電路封裝，用於車輛電池管理係統（BMS）、整車控製器（VCU）、電機控製器（PEU）、車載充電機（OBC）等係統的故障設置。係統包含軟硬件，具備故障設置、狀態顯示、一鍵清除等功能。
5.手持移動終端
手持移動終端采用工業造型設計和開模製作，封裝10寸電容觸摸顯示屏，支持多路傳輸和實時交互，可與操控終端並行使用，也可拓展學生終端組網應用，實現車輛電動化係統的故障設置和數據采集。
6.故障檢測盒
故障檢測盒采用工業造型設計和開模製作，內置PCB板電路封裝，用於車輛電池管理係統（BMS）、整車控製器（VCU）、電機控製器（PEU）、車載充電機（OBC）等係統的故障檢測。具備電信號雙端檢測功能，同時可以設置斷路、短路、虛接故障。
7.測量膜
測量膜采用薄膜材料微雕印刷，包含車輛電池管理係統（BMS）、整車控製器（VCU）、電機控製器（PEU）、車載充電機（OBC） 獨立麵膜。各係統麵膜嚴格對應車輛針腳定義和檢測端口，操作便捷、定義準確。
8.學生無線終端
學生無線終端采用工業造型設計和開模製作，封裝10寸電容觸摸顯示屏，內置WIFI，支持多路傳輸和在線學習，具備數據采集、故障診斷等實訓和考核功能，可實現不少於30個終端節點的組網應用。
二、技術要求：
1.故障設置
係統采用MTE控製技術和DRC消弧技術，單一故障點不少於100路，可任意組合複合故障，具備一鍵清除功能。同時支持手動故障設置，並可實現斷路、短路、虛接故障設置。
2.數據采集
係統采用ARM V7M架構的Cortex-M3內核（或更優配置）。具備100路以上節點電信號的實時采集和信息處理，自動識別交直流信號，持續捕捉電路動態特征。
3.無線傳輸
係統采用IEEE802.11b標準，傳輸速率可達11Mbps，有效距離超10m，與802.11設備兼容，直接序列擴頻采用BPSK和DQPSK調製技術，支持1Mbps和2Mbps數據速率。
4.智能交互
係統采用FCS控製技術和CAN網絡通訊技術，內置WIFI。可實現操控終端、手持移動終端、學生無線終端與故障設置和數據采集裝置的智能交互。
5.多元控製
平台與車輛通過無線傳輸和智能交互，既可使用操控終端進行故障設置和數據采集，也可使用手持移動終端進行故障設置和數據采集。
6.雙端測量
平台既可通過操控終端、手持移動終端、學生無線終端使用UI操作界麵進行數字化數據測量，也可通過故障檢測盒上下遊雙端子使用萬用表、示波器進行直接測量。
7.移動互聯
平台可自由拓展內置WIFI的學生終端。通過無線傳輸和智能交互，支持多達30組學生無線終端與1組操控終端或手持移動終端同時在線學習，同步實現數據測量和故障分析。
8.無損連接
平台接口與項目1提供整車轉接盒配套，在不破壞原車線束的條件下，可實現平台與車輛電池管理係統、整車控製器、電機控製器、車載充電機等係統的無損連接。
9.開模設計
數據采集係統、故障設置係統、手持移動終端、故障檢測盒、學生無線終端等均采用工業化造型設計和開模製作，結構美觀、實用便捷。
10.工業布線
所有的電氣連接全部使用汽車專用電線和接插件，滿足防錯自鎖、通流能力和拔插循環等工業級要求。采取車輛係統就近連接的設計原則，最大程度縮短配線長度。
