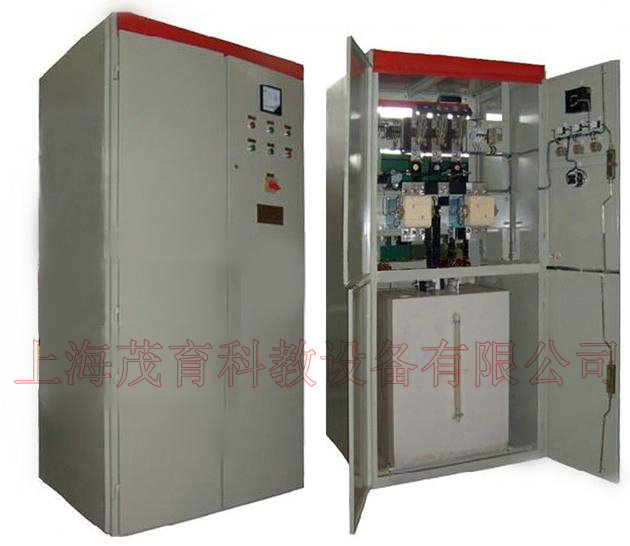

滑環電動機液阻起動控製實訓櫃,滑環電動機液阻起動控製實訓裝置,
2025-12-15 11:02
本裝置適用於交流50Hz（60Hz）、電壓36-10kV網絡中，對於不可逆、不調速及不要求製動的高壓電機進行起動、停止及運行控製。由於采用高科技產品微機電機綜合保護儀，因此有效地保證了高壓電機的可靠運行，廣泛的應用於拖動大型水泵、球磨機、軋鋼機、空壓機、氣體壓縮機，皮帶運輸機等配套電機。
二、技術參數
1.輸入電源：三相五線AC380V±5%，工頻50Hz，電流10A
1.海拔高度：海拔不超過1500m；
2.環境溫度：周圍介質溫度不高於+40℃，不低於-5℃；
3.空氣濕度：空氣相對濕度不高於80%；
4.安裝角度：與垂直麵的傾斜度不超過5；
5.在無爆炸危險的介質中，且介質中無足以腐蝕金屬和絕緣的氣體及導電塵埃的地方；
6.外形尺寸：1300×1300×2200mm（長寬高）；
7.設備重量：≤220Kg。
三、結構特點
1.采用高科技產品DB-1型微機電機保護儀，具有欠電壓、過電壓過載、短路、缺相、接地、堵轉、起動超限時、操作電源意外斷電等保護功能。
2.一次回路采用高壓真空斷路器（高壓真空接觸器），可用於較為頻繁操作的場所，通過避雷器對操作過電壓進行抑製和保護。
3.高壓隔離開關與斷路器之間設有電氣聯鎖，在斷路器分斷狀態下，按動電磁鎖的按鈕，並扳動鎖即可分合隔離開關。
4.控製櫃設有現場操作台，便於兩地操作。
四、實訓項目
1.滑環電動機的工作原理及接線。
2.滑環電動機與電網並聯運行時有功功率的調節。
3.環電動機與電網並聯運行時無功功率調節。
4.測取當輸出功率等於零時環電動機的V型曲線。
5.測取當輸出功率等於0.5倍額定功率時環電動機的V型曲線。
6.用轉差法測定環電動機電抗Xd、Xq。
