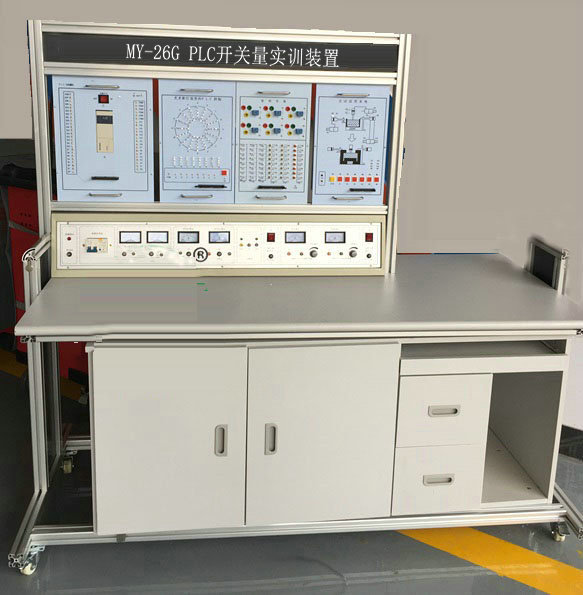

PLC開關量實訓裝置,PLC開關量實訓設備,PLC開關量實訓台
2026-01-04 09:23
本裝置是PLC可編程控製器綜合實驗設備。做到一機多用、資源共享、便於管理、PLC部分模擬實際工業控製過程中典型的控製對象，它形象生動的演示了PLC的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。產品采用掛箱式，便於實驗項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控製器的控製原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。
二、PLC開關量實訓裝置,PLC開關量實訓設備,PLC開關量實訓台係統構成
1、PLC可編程控製器實驗台（演示屏與控製箱構成）
2、PLC可編程控製器實驗演示裝置
3、PLC可編程控製器操作桌
4、編程應用軟件
5、仿真教學軟件
6、PLC及轉接通訊電纜
7、電腦或手持編程器（用戶自備或代購）
三、控製箱技術指標
1、電源
1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。輸出交流220V工作電壓有高精度電流表與電壓表指示
A組:直流電壓+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
B組: 直流電壓24V/2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
C組:低壓直流穩壓電源，電壓+12V/-12V輸出，電流2A。
D組: 0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
E組:恒流源，提供0-20mA恒流源
F組:單相市電輸出，供用戶自備儀器使用。
四、PLC可編程控製器主機掛箱功能、特點
◆PLC主機：輸入：24點 輸出16點
◆型號：西門子 CR40 PLC
◆輸出電壓：直流24V，電壓表指示
◆利用應用軟件編程
◆電源輸入：交流220V，50Hz
1）功能包括
◆ 交流電源輸入區 ◆ PLC主機 、編程電纜
◆ LED發光管、指示燈 ◆ 輸出負載指示
◆ 輸入模擬開關（按鈕和開關） ◆ LED數碼管 、蜂鳴器
◆ 直流穩壓電源5V1A，24V2A ◆ PLC輸入 、輸出端口
2）PLC主機的輸入輸出端口均已引到麵板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接麵板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控製。
3）PLC主機一般采用德國原裝的西門子S7-200SMART係列主機。如用戶要求時也可配備其他型號主機。
4）實驗台本身帶有24V2A的電源。可以直接用於輸出負載或與演示裝置接口或與其它對應裝置相連。
五、實驗桌：鋁木結構，采用特製模具製作的優質鋁合金做框架，鋁合金表麵經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌麵為防火、防水、耐磨高密度板，桌子下部配置儲存櫃及電腦主機櫃。
六、PLC可編程控製器實驗演示掛箱
該裝置是為了配合PLC可編程控製器實驗台使用而設計的外接演示裝置。它由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控製過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。演示掛箱後蓋由鋁合金注塑而成，箱體結構合理，工藝先進，美觀大方。該裝置在演示屏上位置可任意移動、互換。
演示裝置上對PLC的輸入輸出均采用24V電源，5V電源供執行機構中的外圍使用，每套演示裝置主要由7塊實驗掛箱組成十七個實驗內容，它們的型號分別為：
功能單元一：MY001交通信號燈PLC自動控製 MY002機械手控製
MY003 多種液體混合控製 MY004自動送料裝車
功能單元二：MY005天塔之光 MY006藝術彩燈
MY007 LED數碼管顯示 MY008步進電機的PLC控製
功能單元三：MY009自動售貨機模擬控製 MY010自控軋鋼機模擬控製
MY011水塔水位控製 MY012自動成型模擬控製
功能單元四：MY013 洗衣機控製 MY014電鍍生產線控製
MY015 郵件分揀機控製
功能單元五：MY016 電機的PLC控製 MY017 基礎實驗
功能單元六：MY017 四層電梯控製
七、實驗項目
（一）、PLC可編程控製器實驗係統：
1．與、或、非邏輯功能實驗
2．定時器、計數器功能實驗
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．數據處理功能實驗
6．微分、位操作實驗
7．交通信號燈PLC自動控製實驗
8．攪拌器的PLC自動控製實驗
9．LED數碼官顯示PLC自動控製實驗
10．四層電梯的PLC自動控製實驗
11．加工中心刀具庫選擇控製實驗
12．藝術彩燈造型的PLC控製實驗
13．電機的自動控製實驗
14．步進電機的PLC控製
15．模擬電視發射塔實驗實驗
16．自動送料裝車係統控製實驗
17．自動售貨機實驗
18．自動成型實驗
19．水塔自動供水控製係統實驗
20．郵件自動分揀實驗
21．自動洗衣機控製係統模擬實驗
22．電鍍過程控製實驗
23.變頻器的參數設置
24.變頻器的麵板啟動
25.變頻器的外部端子控製
26.變頻器的模擬量控製
26.變頻器的通訊控製
27、觸摸屏的基本指令編輯練習
28、觸摸屏畫麵編輯
29、觸摸屏與PLC通訊
30、PLC、觸摸屏、變頻器控製
八、配置清單
| 名稱 | 型號 | 數量 | 單位 | 備注 | |
| 實驗屏 | 1 | 台 | 鋁合金 | ||
| 電源控製箱 | 1 | 台 | 鋼質噴塑 | ||
| 實驗桌 | 1 | 張 | 鋁木結構 | ||
| PLC主機 | CR40 | 1 | 套 | ||
| 變頻器 | V20 | 1 | 套 | ||
| 觸摸屏 | TPC7062TX | 1 | 台 | ||
| 三相異步電機 | 1 | 台 | |||
| 學生凳 | 2 | 張 | 塑鋼結構 | ||
| PLC編程電纜 | 網線 | 1 | 根 | ||
| 觸摸屏編程電纜 | 1 | 根 | |||
| PLC與觸摸屏通訊電纜 | 1 | 根 | |||
| 實驗掛箱模塊（麵板為整塊敷銅板經特殊工藝加工能而成 ，因而連線少，接觸可靠，故障率低，美觀大方） | 功能單元一 | 1 | 塊 | 上海茂育 | |
| 功能單元二 | 1 | 塊 | 上海红桃视频app | ||
| 功能單元三 | 1 | 塊 | 上海茂育 | ||
| 功能單元四 | 1 | 塊 | 上海红桃视频app | ||
| 功能單元五 | 1 | 塊 | 上海红桃视频app | ||
| 功能單元六 | 1 | 塊 | 上海红桃视频app | ||
| 軟件 | 演示板原程序及西門子編程軟件 | 1 | 套 | ||
| PLC仿真軟件教育版 | 1 | 套 | |||
| 說明書 | 1 | 本 | 上海红桃视频app | ||
| 專用導線 | 紅色 | 10 | 根 | 上海红桃视频app | |
| 黑色 | 1 | 根 | 上海红桃视频app | ||
| 黃色（短線） | 10 | 根 | 上海红桃视频app | ||
| 藍色（短線） | 10 | 根 | 上海红桃视频app |
