壓縮機性能測試實訓裝置使用指導書
2026-01-13 10:111.了解單級蒸汽壓縮製冷機實驗係統和製冷機的運行操作
2.掌握小型單級製冷壓縮機主要性能參數的測試和儀表的使用
3.了解國際標準GB/T 5773-2004容積式製冷壓縮機性能實驗方法
4.掌握製冷壓縮機的工況分析和實驗數據整理方法
5.初步掌握實驗工況的有關規定
二、實驗裝置的組成
本實驗裝置按照國際標準GB/T 5773-2004容積式製冷壓縮機性能實驗方法建立。以“蒸發器液體載冷劑循環法”為主要測量，以“水冷冷凝器量熱器法”作為輔助測量。

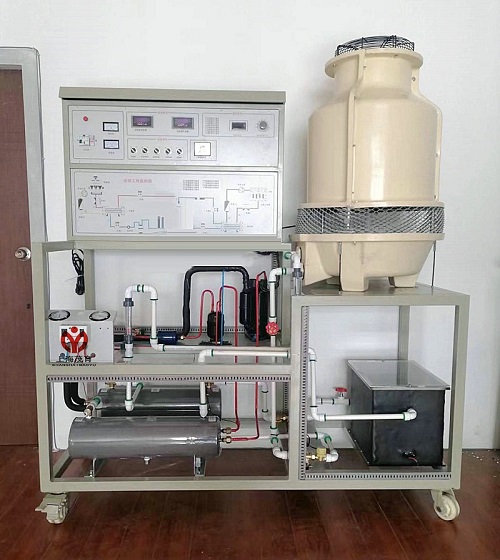

本實驗裝置主要由被測壓縮機、臥式殼管式冷凝器、冷卻塔、視液鏡、幹燥過濾器、手動節流閥、儲液器、幹式蒸發器、加熱器和水箱等組成。
三、實驗項目和實驗的有關規定
1.實驗項目
單級製冷壓縮機性能實驗主要是測試下列性能指標：
(1) 單級製冷壓縮機的製冷量：由實驗間接測得的流經壓縮機的製冷劑質量流量乘以壓縮機吸氣口的製冷劑比焓與排氣口壓力對應的膨脹閥前製冷劑液體比焓的差之值。
(2) 輸入功率：開啟式壓縮機為輸入壓縮機的軸功率，封閉式（包括半封閉和全封閉式）為壓縮機輸入功率。
(3) 單位功率製冷量：製冷量與輸入功率的比值。
2.實驗規定
(1) 壓縮機性能實驗包括主要實驗和校核實驗，二者應同時進行測量。
(2) 校核實驗和主要實驗的結果，製冷量之間的偏差應在±4%以內，並且以主要實驗的測量結果為計算依據。
(3) 壓縮機實驗時，係統應達到熱平衡狀態，實驗時間一般不超過1.5小時。測量數據的記錄應在工況穩定各點參數在一定範圍內變化半小時後，每隔20分鍾測量一次，直至連續四次的測量數據都符合表1的規定為止，第一次測量到第四次測量記錄的時間稱為實驗周期，在該周期內允許對壓力、溫度和流量作微小的調節。
(4) 加熱介質的進、出口溫差在標定或實驗時，均（jun1）應不小於6℃。
表1 實驗參數允許偏差
實驗
參數 第一個測量值與規定值間的最大允許偏差 測量值的任一個讀數相對於平均值的最大允許偏差
吸氣壓力 ±1.0% ±0.5%
排氣壓力 ±1.0% ±0.5%
吸氣溫度 ±3.0% ±1.0%
電壓 ±3.0% ±1.0%
頻率 ±2.0% ±1.0%
四、測量的主要參數和測量儀
1.測量儀表
（1）智能交流電參數測試儀1隻 （精度0.5級）
分別測量加熱器功率和壓縮機功率。通過鍵控、數顯窗口實現人機對話的智能控製模式，可測量負載的有功功率、功率因數、電壓、電流、頻率及負載的性質；並可以貯存、查詢15組功率和功率因數的測試結果數據。
（2）數顯溫度表1隻（共測10個溫度參數）
采用PT100鉑電阻作為輸入熱電阻，測量範圍-50～150℃，測量精度0.5級。分別測量壓縮機吸氣溫度、壓縮機排氣溫度、冷凝器出口溫度、節流閥進口溫度、蒸發器進口溫度、冷凝器進水口溫度、冷凝器出水口溫度、蒸發器進水口溫度、蒸發器出水口溫度和壓縮機環境溫度。
（3）壓力真空表2隻
量程為-0.1～2.5Mpa和-0.1～1.6Mpa，分別實時測量高壓側壓力和低壓側壓力。
（4）流量計2隻
采用玻璃轉子流量計，量程為40～400L/H, 測量精度0.5級。分別測量冷凝器和蒸發器冷卻水流量。
2.控製儀表
本係統另配高低壓力控製器1隻，實時監測高壓側壓力和低壓側壓力，高壓高於設定壓力或低壓低於設定壓力時，控製器發出控製信號切斷壓縮機電源。
五、實驗的主要操作方法
1.實驗步驟：
在教師的指導下，熟悉實驗係統和各測試點的測量儀表。
(1) 水箱灌好適量自來水。
(2) 接通總電源。
(3) 檢測各測溫點的溫度，檢查它們是否正常工作。
(4) 打開冷凝器、蒸發器的水泵電源開關及水流流量閥門，使水泵運轉並向冷凝器、蒸發器供水。
(5) 檢查各手閥是否處於全開狀態、節流閥是否處於微開狀態。
(6) 打開壓縮機電源開關，壓縮機工作，若發現異常情況如電流過大，或者有異常聲音，應立即停機過三分鍾後再啟動。
(7) 工況調節，各種工況的控製參數由指導老師給出（見實驗工況）。
(8) 實驗工況穩定半小時後，開始記錄，每隔20分鍾進行一次測試記錄，共四次。
(9) 實驗結束，切斷壓縮機電源，壓縮機停止運轉。
(10) 5分鍾後關閉水泵電源。
(11) 切斷總電源。
2.實驗工況
壓縮機性能測試實訓裝置實驗工況的穩定與否，是關係到測試數據是否準確的關鍵問題，工況穩定的標誌是主要的測試參數都不隨時間而變化。調節時需要特別地耐心、細致。
實際實驗中是根據吸氣壓力來確定蒸發溫度的，同樣，冷凝溫度是攝據排氣壓力來確定。控製吸氣壓力、排氣壓力，就等於控製蒸發溫度和冷凝溫度，如果吸氣溫度也達到穩定，表明製冷量也達到穩定。調節時需要調整蒸發器水箱中加熱器功率、製冷劑的流量、冷卻水流量。改變其中任何一項，對三個參數均有不同程度的影響，調節時需統籌考慮。
蒸發溫度、冷凝溫度和吸氣溫度三個參數不隨時間而變化，也就是壓縮機的吸氣壓力、排氣壓力和吸氣溫度要達到動態平衡，影響它們變化的主要因素：
（1）吸氣壓力（蒸發器進口溫度）：主要調節節流閥控製製冷劑流量
（2）排氣壓力（冷凝器出口溫度）：主要調節冷卻水的流量
（3）吸氣溫度：主要調節電加熱功率
