維修電工技師及高級技師技能實訓考核裝置,維修電工技師及高級技

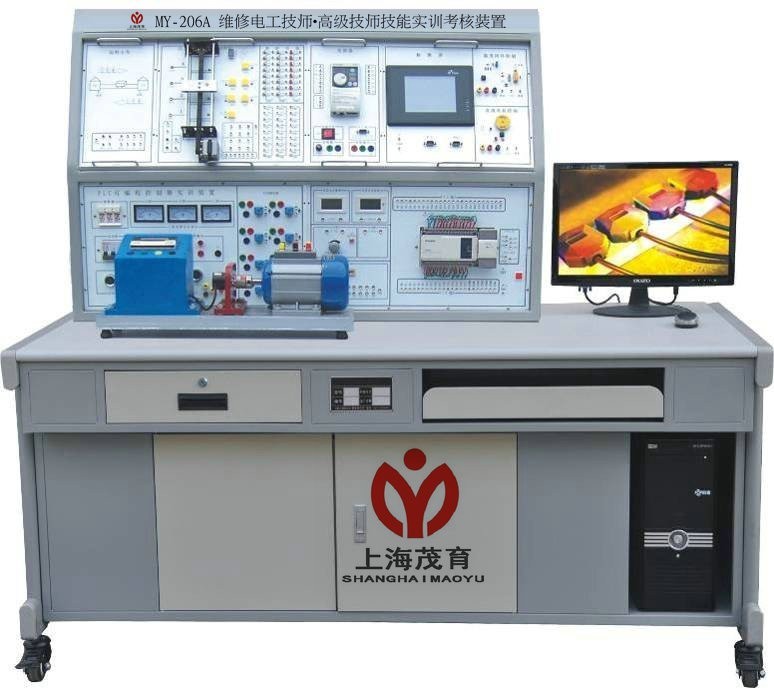

維修電工技師及高級技師技能實訓考核裝置是根據勞動和社會保障部職業技能鑒定中心為維修電工技師、高級技師的職業培訓與技能鑒定而研製的，它集PLC、通信模塊、變頻器、觸摸屏、模擬實訓對象、仿真軟件、組態軟件於一體。本裝置適合PLC可編程控製、變頻調速控製、網絡通訊實訓教學及技師技能鑒定考核。

一、維修電工技師及高級技師技能實訓考核裝置-的特點：

（一）本套係統含教師主站和學生從站實訓裝置，每套實訓裝置均由控製屏、實訓桌、PLC主機組件、通信模塊、變頻器、觸摸屏、實訓模塊等組成。
（二）采用掛件結構，具有開關量、模擬量、變頻調速、控製對象、觸摸屏、總線通信等單元，能完成邏輯、模擬、過程、運動等的控製實訓教學。
（三）工控網絡組態監控實訓教學：通過RS-485現場總線網絡，將學生裝置（從站）PLC和教師主站PLC係統進行連接。學生裝置（從站）的PLC運行PLC控製對象的程序。利用網絡集中監控的功能，教師主站PLC可以對網絡進行實時監控，符合現場控製要求。每個學生單獨可以進行操作控製，通過PLC可以完成對上述各種實訓對象的控製，並通過MCGS組態軟件進行實時監控。
（四）裝置設有電壓型和電流型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠，同時控製屏還設有定時器兼報警記錄儀，記錄實訓考核時間及誤操作次數。
二、技術性能：

1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<4000m
3、裝置容量：＜0.5KVA
4、外形尺寸：1630mm×730mm×1300mm
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
三、基本配置及功能：

實訓裝置由控製屏、實訓桌、三菱主機實訓組件、實訓模擬對象掛箱（含豐富的工業現場設備模擬實訓對象）、實物對象、變頻器掛箱、觸摸屏掛箱、交流電機、接觸器、總線單元、通信模塊、工控組態軟件、仿真軟件、電機導軌及測速機構等組成。
（一）控製屏（鐵質雙層亞光密紋噴塑結構，鋁質麵板）
1、三相四線380V交流電源經空氣開關後給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控製屏的供電由鑰匙開關和啟停開關控製，同時具有漏電告警指示及告警複位。定時器兼報警記錄儀：平時作時鍾使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由於接線或操作錯誤所造成的漏電告警次數。
2、直流電源：直流電壓0～15V可調輸出一路，直流電流0～20mA可調輸出一路。
3、直流電壓/電流表：由三位半A/D轉換器ICL7107和四個LED共陽極紅色數碼管等組成，電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級。4、功能模塊：八位電平顯示、八位邏輯電平輸出、八隻點動開關、一組樓層及方向顯示、八音盒、直流24V繼電器、信號轉換座若幹。
5、FX主機實訓組件：配置三菱FX1N-40 mR主機，集成數字量I/O（24路數字量輸入），FX1N-485BD通信模塊（2路A/D輸入、1路D/A輸出）及RS-485通信模塊，配套SC-09編程電纜。
（二）實訓掛箱

序號	實訓考核模塊	序號	實訓考核模塊
1	搶答器/音樂噴泉	10	工業洗衣機/電鍍生產線
2	裝配流水線/十字路口交通燈	11	步進電機/直線運動
3	水塔水位/天塔之光	12	直流電機控製/溫度控製
4	自動送料裝車/四節傳送帶	13	皮帶運輸機
5	多種液體混合裝置	14	隧道風機
6	自動售貨機	15	繼電接觸控製
7	自控軋鋼機/郵件分揀機	16	三菱FR-S520SE-0.4KW（帶RS485）
8	機械手控製/自控成型機	17	5.7英寸Eview500，256色
9	四層電梯

四、電機導軌、光碼盤測速係統及數顯轉速表：包括日本歐姆龍1024光電編碼器及固定電機的導軌等。在導軌麵板上設有五位數顯轉速表，顯示當前轉速；同時設有光電編碼信號輸出，包括A、B兩個通道；同時還具有電壓反饋信號。
五、三相鼠籠異步電機：交流380V/△

七、實訓桌：
實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用於放置工具及資料，電腦桌聯體設計，造型美觀大方。
八、實訓項目：

（一）PLC模擬對象基本應用實訓：

1.電動機點動與自鎖控製 2.電動機正反轉控製 3.電動機帶延時正反轉控製 4.電動機星/三角換接起動控製 5.搶答器控製（優先級、數值運算） 6.數碼顯示控製 7.裝配流水線控製 8. 音樂噴泉控製 9.天塔之光控製（閃爍、發射、流水型） 10.水塔水位控製（自動/手動，自診斷） 11.十字路口交通燈控製（聲效、自動/手動） 12.自動送料裝車係統控製 13.四節傳送帶控製 14.多種液體混合裝置控製	15.機械手控製 16.自控軋鋼機控製 17.郵件分揀機控製 18. 自控成型機控製 19.自動售貨機控製 20.四層電梯控製 21.自動洗衣機控製 22.步進電機控製 23.直線運動控製 24.電鍍生產線控製 25.溫度控製控製 26.直流電機控製 27.皮帶運輸機控製 28.隧道風機控製
（二）PLC、變頻器、觸摸屏的綜合應用實訓
29.變頻器功能參數設置與操作 30.變頻器報警與保護功能 31.變頻器無級調速 32.變頻器控製電機正反轉 33.外部端子點動控製 34.多段速度選擇變頻調速 35. 外部模擬量（電壓/電流）變頻調速 36.瞬時停電啟動控製 37.PID變頻調速控製 38.PLC控製變頻器外部端子的電機正反轉	39.基於PLC的程序運轉控製 40.基於PLC模擬量控製變頻開環調速 41.基於PLC通信方式的變頻器開環調速 42.基於PLC通信方式的速度閉環定位控製 43.基於PLC模擬量方式的變頻器閉環調速 44.PLC與人機界麵觸摸屏通訊控製 45.PLC、人機界麵觸摸屏與變頻器通訊控製 46.PLC與人機界麵觸摸屏數字量調速 47.PLC與人機界麵觸摸屏模擬量調速

實訓掛箱:

序號	編號	控製對象實訓模塊	實訓教學目標
1	SX1	搶答器/音樂噴泉	通過對搶答係統中各組人員搶答時序的監視和控製，掌握條件判斷控製指令的編寫方法；通過對音樂噴泉控製係統中“水流”及音樂的循環控製，掌握循環指令的編寫方法。
2	SX2	裝配流水線/十字路口交通燈	通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控製，掌握順序控製指令的編寫方法。
3	SX3	水塔水位/天塔之光	通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控製指令的編寫方法。通過對天塔之光閃亮過程的移位控製，掌握移位寄存器指令的編寫方法。
4	SX4	自動送料裝車/四節傳送帶	通過對傳送帶啟停、傳送狀態的控製和對貨物在自動送料裝車係統中流向、流量的控製，掌握較複雜邏輯控製指令的編寫方法。
5	SX5	多種液體混合裝置	通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控製，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。
6	SX6	自動售貨機	通過用用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控製，掌握各種計數器指令及比較輸出指令的編寫方法。
7	SX7	自控軋鋼機/郵件分揀機	通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控製，掌握數值運算指令及中斷指令的編寫方法。
8	SX8	機械手控製/自控成型機	通過對機械手停留“位置“及自控成型機各方向“液缸位置”的控製，掌握一個完整工業應用係統中的較簡單邏輯控製程序的編寫能力。
9	SX9	隧道風機	通過對“隧道風機”控製了解隧道通風控製原理
10	SX10	四層電梯	通過對一個完整的四層電梯模型的綜合控製，初步掌握PLC控製係統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。
11	SX11	步進電機/直線運動：（實物）步進電機係統由驅動電路、步進電機、刻度盤、指針等組成；直線運動係統由電機、同步帶、光電傳感器、導軌、移動塊等組成。	通過利用PLC對步進電機及直線運動實物模塊的控製，初步了解步進電機方向、拍數的控製及直線運動檢測、定位控製。
12	SX12	自動洗衣機/電鍍生產線	通過對洗衣機進出水時間、洗滌流程及電鍍生產線中物塊侵入不同溶液的時間、方式、先後順序的控製，掌握多點PLC控製係統的綜合應用能力。
13	SX13	直流電機控製/溫度控製（模擬量控製）	通過對直流電機係統中脈衝信號采集、轉速控製（電壓量）及溫度控製係統中的溫度參數的控製，掌握高速計數器指令、模擬量處理指令、PID指令的使用。
14	BP1	變頻器實訓組件：配置三菱FR-S520SE-0.4KW帶有RS485通信接口及BOP操作麵板	初步具有綜合應用變頻器的能力，了解變頻調速在實際中的應用，掌握變頻器與PLC之間USS通信協議的建立連接方法。
15	CM1	觸摸屏實訓組件：	了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識，並掌握複位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫麵跟蹤在觸摸屏中的實現方法。
