齒輪泵實測繪圖組合訓練裝置-產品概述：

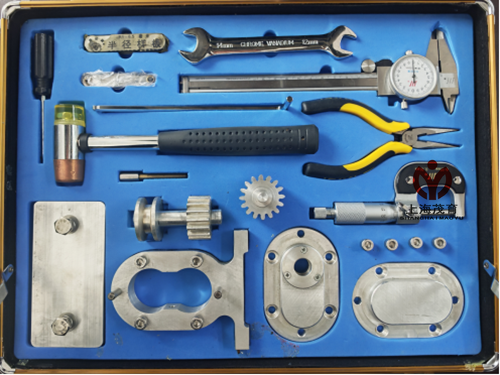

《齒輪泵》實測繪圖組合訓練裝置以精製小型齒輪泵為核心測繪對象，通過實體拆解、測量與繪圖訓練，幫助學生掌握流體機械部件的視圖表達、尺寸標注、技術要求及裝配圖繪製等核心技能，包含精製小型齒輪泵（一台）。

1、收納方式：配套硬質收納盒，內置定位槽，便於分類存放與攜帶。
2、適用場景：高校、職業院校機械類專業《機械製圖》課程的課堂實訓與課後練習。
3、綜合性強：以齒輪泵為載體，融合了齒輪傳動、流體密封、精密裝配等多方麵知識，實現“理實虛”一體化教學。
4、結構典型：包含漸開線齒輪、泵體密封、軸係支撐等典型機械設計元素，便於學生理解流體機械的工作原理與表達方法。
5、理實結合：與《機械製圖》理實虛教學係統深度配套，支持虛實結合的教學模式。
二、產品參數
1、外形尺寸：≥40×30×8cm（含硬質收納盒整體尺寸）。
2、重量：≥5(kg)。
3、測繪（零）部件：精製小型齒輪泵（一台）
（1）齒輪泵尺寸：≥120X90X122（mm）；
（2）中心距：32±0.02（mm）；
（3）模數：≥m=2；
（4）速比：≥1:1。
4、精度等級：≤7-7-8(GB10095-2018)。
5、測量工具：遊標卡尺、外徑千分尺、螺紋樣板、圓弧樣板。
6、組裝工具：專用鋃頭、外六角扳手、內六角扳手、尖嘴鉗、螺絲刀、專用拆裝銷。
7、信息化教學資源
（1）配套教材（含數字化教材）；
（2）ＰＰＴ課件；
（3）二維碼實訓指導書；
（4）實測繪圖教學視頻；
（5）AI賦能訓練習題集；
（6）線上教學係統。
三、訓練內容
訓練一：齒輪泵組裝訓練；
訓練二：齒輪泵零件尺寸測繪；
訓練三：齒輪泵標準零件選定；
訓練四：齒輪泵裝配圖繪製；
訓練五：齒輪泵零件圖繪製；
訓練六：齒輪泵圖紙文件整理；
訓練七：齒輪泵CAD繪製；
訓練八：齒輪泵三維建模。
四、訓練模式
1、看圖找物訓練；
2、齒輪泵拆裝訓練；
3、齒輪泵工程繪圖訓練；
4、齒輪泵CAD繪製
5、三維建模訓練。
