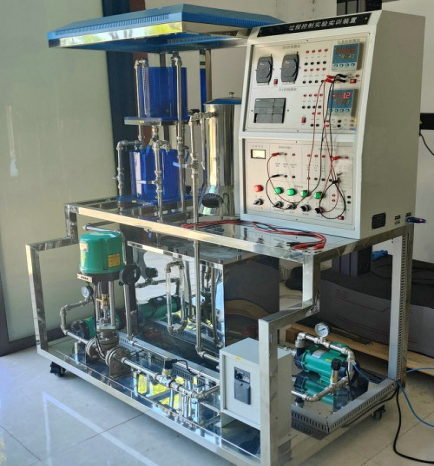

過程控製實驗實訓裝置（MYR-53C）概述
過程控製係統實驗裝置是一套基於智能儀表、遠程數據模塊、PLC、計算機數據采集卡等控製的實驗設備，它是集自動化儀表技術，計算機控製技術，通訊技術，自動控製技術為一體的多功能實驗裝置。係統包括流量、溫度、液位等熱工參數，可實現係統參數測定、單回路控製、串級控製、前饋控製、比值控製等多種控製形式。可滿足《自動控製理論》、《過程儀表安裝與維護》、《自動化儀表》、《可編程邏輯控製器》、《過程控製》以及《傳感器檢測與轉換技術》等課程的教學。
二、基本實驗項目
1、過程控製儀器儀表的認識和校驗
1）壓力變送器的認識和校驗
2）調節器的認識實驗
3）熱電阻的認識和校驗
4）電動調節閥的認識和校驗
5）電磁流量計的認識和校驗
6）變頻器的認識實驗
2、對象特性測試
1）上位水箱特性（調節器、計算機，增加PLC）測試實驗
2）下位水箱特性（調節器、計算機,增加PLC）測試實驗
3）二階液位對象特性（調節器、計算機,增加PLC）測試實驗
4）溫度鍋爐對象特性（調節器、計算機,增加PLC）測試實驗
5）調節閥流量特性（調節器、計算機,增加PLC）測試實驗
3、單回路控製係統
1）壓力單閉環（調節器、計算機,增加PLC）實驗
2）溫度單閉環（調節器、計算機,增加PLC）實驗
3）溫度位式控製（調節器,增加PLC）實驗
3）液位單閉環（調節器、計算機,增加PLC）實驗
4）流量單閉環（調節器、計算機,增加PLC）實驗
5）雙容液位控製（調節器、計算機,增加PLC）實驗
4、串級控製係統
1）上位水箱液位和流量組成串級（調節器、計算機,增加PLC）實驗
2）上位位水箱液位和下位水箱液位組成的串級（調節器、計算機,增加PLC）實驗
5、前饋-反饋控製係統
6、比值控製係統
三、技術指標
1、輸入電壓：單相交流220V±10％50Hz
2、容量：1.5kVA
3、工作環境：環境溫度範圍為-5℃-+40℃，相對濕度<85％(25℃)，海拔<4000m
4、外形尺寸：控製對象（1.6m*0.8m*1.8m）；控製台：適配；
係統主要功能配置：

序號	部件名稱	主要規格參數	數量
1	實訓平台	實訓對象台架全部采用不鏽鋼框架。	1套
2	電氣箱	漏電保護器，固態調壓裝置，開關電源，交換機等電氣裝置，所有信號采用國際標準的IEC信號。	1套
3	控製對象	包括2隻上水箱、下水箱和儲水箱。上、下水箱采用優質有機玻璃，結構包括緩衝槽、工作槽、出水槽，用以完成液位相關實驗，水箱采用優質有機玻璃，水箱底部均（jun1）接有壓力傳感器。儲水箱由不鏽鋼板製成。不鏽鋼溫控實驗箱1隻：由加熱箱、加熱環、Pt100、溫度變送器等組成，加熱箱內配有無水斷電保護裝置，防止溫度幹燒。 儲水箱自動進、排水裝置1套，其中儲水箱底部裝有出水閥。	1套
4	智能電動調節閥	采用智能直行程電動調節閥，用來對控製回路的流量進行調節。電動調節閥型號為：QSTP係列。電源為單相220V，控製信號為4～20mADC或1～5VDC，輸出為4～20mADC的閥位信號。	1隻
5	單相磁力泵	單相 220VAC，90W，無泄漏，低噪音，揚程8米。	1台
6	三相磁力泵	無泄漏，低噪音，三相220VAC，180W，揚程8米。	1台
7	交流變頻控製	控製信號輸入為4～20mADC或0～5VDC，交流220V變頻輸出用來驅動三相磁力驅動泵。	1台
8	溫控調壓模塊+散熱器	采用二相全隔離一體化交流移相調壓器模塊，采用SMT工藝，DCB陶瓷基板，有LED電源指示和LED輸出調節量指示，控製參數：可輸入0～5V、0～10V、4～20mA；輸出參數：額定工作電壓：380VAC±10%；電網頻率：50Hz；斷態峰值截止電壓VP：≥1200VPK；電小負載電流：100 mA；斷態漏電流：<12 mA；關斷最大延時：10ms；調節響應時間：10ms。	1套
9	加熱環	由三根0.6KW電加熱管星形連接而成，用來對鍋爐內膽內的水進行加溫。	1隻
10	鍋爐防幹燒保護裝置	配備有防幹燒保護係統，當鍋爐內膽液位低於警戒水位線時，保護裝置將切斷調壓模塊輸出電壓，有效保護電加熱管不被幹燒損壞。	1套
11	擴散矽壓力變送器（液位）	量程為0～3KPa(以實際的水箱高度為準)，用於測量水箱液位高度，直流24V供電，標準兩線製接線4～20mA變送輸出、精度0.5級，采用工業用的擴散矽壓力變送器，帶不鏽鋼隔離膜片，采用信號隔離技術，對傳感器溫度漂移跟隨補償。帶HART通訊功能。	2隻
12	壓力變送器	量程為0～100KPa，直流24V供電，標準兩線製接線4～20mA變送輸出，精度0.5級，采用工業用的擴散矽壓力變送器，帶不鏽鋼隔離膜片，同時采用信號隔離技術，對傳感器溫度漂移跟隨補償。	1隻
13	Pt100溫度傳感器及溫度變送器	Pt100：A級；溫度變送器：0.5級精度，0-100℃。工作電壓直流24v，溫度變送器輸出4-20 mADC。	1套
14	渦輪流量計	量程：0-1200L/h；輸出信號：4-20mADC；精度：0.5級。	2套
15	智能儀表控製係統	係統采用智能型的TH-AI808AXS儀表，線性電流4～20mA輸出，包含人工智能調節算法，模糊PID及參數自整定功能，可組成雙閉環控製係統。全球通用的85～246VAC範圍開關電源供電；輸入采用數字校正係統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定；采用先進的AI人工智能調節算法，無超調，具備自整定功能；先進計算機RS485通訊功能，采用AIBUS通訊協議，同AI係列儀表通訊協議兼容。	2隻
16	PLC控製係統	PLC主機CPU SR20(自帶以太網通訊口)，配置一個4入/2出模擬量模塊EM AM06，可完成所有單通道輸出、多通道輸入控製實驗。西門子	1台
17	DDC控製係統	設備裝有一塊遠程8路數據采集模塊和一塊4路輸出數據采集模塊8024。上位機要求采用MCGS組態軟件進行監控,軟件具有網絡功能，采用工業以太網協議，具有良好的開放性，共享總線網絡結構，以能夠相互共享資源的方式結合起來。	1套
18	電磁閥	可以實現階躍和脈衝幹擾，通過手動閥開度可調節階躍和脈衝幹擾的大小。	1隻
19	直流穩壓電源	提供直流24V電源。	1套
