電子工藝技術實訓台,電子工藝教學設備,電子工藝實驗室裝置
2026-02-05 09:32

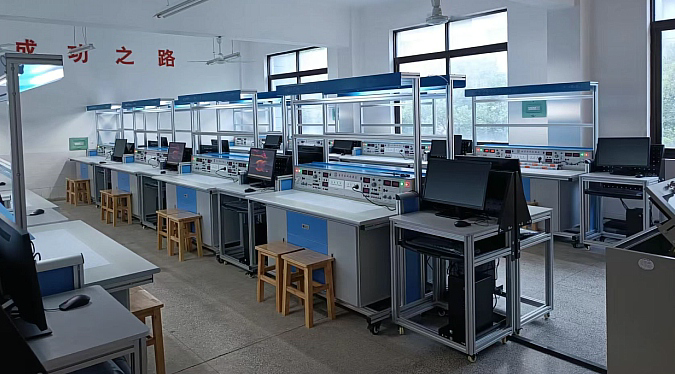

電子工藝技術實訓台(MY-112D)本裝置是根據電子工藝考核要求，結合實際生產和相關崗位職業技能要求研製而成，可完成模擬電子技術實訓、數字電子技術實訓、綜合應用實訓、電子產品工藝焊接組裝調試等實訓項目。適合各職業院校電子技術應用、電子與信息技術等專業《電子電路》、《電子技術基礎》、《電子工藝》等課程實訓教學。
二、裝置特點:
1.裝置采用模塊化結構設計，內容豐富，設計合理，使用靈活，可根據教學內容需要和技能競賽的要求，任意選擇模塊進行組合設計，具有較強的創新性。
2.實訓單元模塊由透明元件盒及PCB板構成，元件盒體由透明有機工程塑料注塑而成，麵板采用PCB板製作而成。導線插孔采用防轉座引出，導線裝有彈性插頭可在模塊上麵插接，通過模塊的四個彈性插腳可布局於專用實訓操作底板上；實訓時可根據實訓內容和技能訓練的需要，方便的任意組合實訓線路，以完成不同的實訓項目，如課程設計等。
3.配置多種典型的實訓套件，可鍛煉學生對電子產品焊接、組裝以及整機調試的技能。
4.電源、測量儀表輸出端以接線柱和接線端子兩種方式引出，實訓操作方便。
三、技術性能
1.輸入電源：單相三線AC220V±10% 50Hz
2.裝置容量：≤1.5KW
3.外形尺寸：1600mm×700mm×1800mm
4.安全保護：具有接地保護，漏電保護功能，安全性符合相關國家標準。
四、基本配置及功能
本裝置由實訓台、控製屏、實訓模塊、實訓套件、實訓工具等組成。主要包括2組低壓交流電源、直流可調穩壓電源、直流穩壓電源、各種測試儀表等，可同時滿足2人完成不同的實訓內容。
（一）實訓台
采用工業鋁合金型材框架，控製屏上方為兩層結構。其中第一層既可放置示波器、函數信號發生器等外配儀器儀表，也可掛放其它通用電工電子實訓掛箱，擴展完成多門課程實訓；第二層可放置PVC夾板，用來夾放實訓圖紙，方便使用人員參照圖紙進行實訓項目搭建及調試。頂部設有30W照明日光燈一盞；實訓台下方還設有四個萬向輪，便於移動和固定。
（二）電源控製屏
控製屏為鐵質雙層亞光密紋噴塑結構，鋼質麵板，，經過機械加工成型，外表麵噴塗彩色環氧聚塑，文字符號采用現代彩色噴繪技術處理，麵板標識清晰且經久耐用，為實訓提供交直流電源、信號源和測量儀表等。
（1）裝置采用單相電源供電，並配有帶漏電保護的空氣開關，熔斷器以確保使用安全。
（2）直流可調穩壓電源
提供0.0～24V/0～2A連續可調，從0V起調，通過調節“輸出調節”多圈電位器旋鈕可平滑地調節輸出電壓、電流值。具有短路軟截止型保護和自動恢複功能，輸出有三位半數顯電壓表和電流表指示當前輸出的電壓值和電流值。
（3）直流穩壓電源
提供固定±5V、±12V直流穩壓電源；帶有短路保護功能。
（4）低壓交流電源
提供3～24V低壓交流電源輸出，分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護功能。
(5) 直流數字儀表
提供一隻精密數字電壓表（DC 30V），一隻精密數字電流表（DC 2000mA）。
(6) 8路單相電源插座
提供8路單相電源插座，方便設備、儀表的擴展時使用。
(7)實訓模塊
提供電阻器、電容器、電位器、電感器、脈衝變壓器、穩壓二極管、雙向穩壓管、整流二極管、場效應管、單向晶閘管、雙向晶閘管、IGBT管、複位按鈕開關、鈕子開關、白熾燈、保險絲、共陰數碼管、集成穩壓管、聲電傳感器、揚聲器、蜂鳴器、氣敏傳感器、元件插座、音樂片、銅電阻溫度計、運放電路、繼電器驅動電路、單結晶體管觸發電路、功率放大集成電路、DC-DC集成變換器、單管放大電路、電機測速、十位邏輯電平輸出、單次脈衝源、編碼開關電路、撥碼盤、CP時鍾脈衝源、十位邏輯電平顯示、共陰數碼管驅動電路、交通燈電路等100多種種實訓模塊。
實訓模塊由透明元件盒及PCB板構成，具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利於教師講解和學生認識；麵板采用PCB製作而成，表麵清爽、符號線路清晰、表麵耐磨損、元件更換容易；麵板上標誌的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。
★（8）電子實訓創新教學與管理模塊-元器件檢測模塊
（1）印刷線路板為單層印刷電路板，印刷線路板厚度為2mm，每塊印刷線路板四個角上有4mm鏍絲固定孔。
（2）印刷線路板的正麵印刷：正麵用白底黑字清晰的繪製出器件符號。印刷線路板的反麵製作：印刷線路板線寬3mm，器件裝在反麵, 正麵用鍍金接線孔引出。
（3）線路板固定在塑料密封盒口上，塑料密封盒底內貼一個寫有編號內容的無線射頻卡，手持式RFID讀卡器，除了要能讀寫無件盒的編號，還要能顯示出該元件盒的標準答案。
（4）元器件檢測元件為三極管、電解電容、二極管，晶閘管、單結晶體管檢測內容為器件類型、 管腳名及好壞的判斷，每塊檢測板在內部接線要有所差異，如三極管的E、B、C三個極任意接到編號為1、2、3的三個引出點上。
注：（5）RFID讀卡全室30台共配置1套。
（9）配套工具
提供電烙鐵，剝線鉗，斜口鉗，尖嘴鉗，螺絲刀等。
（三）教學數字課程資源要求（1個教室共配1套）
★在線教育課程開放平台（具有軟件著作權，配1個登錄帳號）:
1）本係統是互通教學多元化管理平台，將傳統的各個平台係統實施整合，集中互通管理，解決多平台、多賬號難以管理、數據庫分散無法集中統計等問題。係統包含了：在線教務管理係統、在線課程資源管理平台、在線習題庫平台、在線考試考核平台、線上視頻課程管理平台及線上虛擬仿真教學管理平台，真正意義的一站互通數據集中統計！
2）課程資源：多個微課視頻實拍采集教學視頻素材，後期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低於1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win係統上運行（win7、win8、win10，注不包含win xp）軟件。
3）為了教學的統一性要求在線教育平台與實訓裝置是同一個生產商！
4）在線教育開放平台資源庫：
★1、《模擬電子技術》課程要包括：1 .常用半導體器件（1.1 半導體的基本知識、1.2 二極管、1.3 三極管、1.4半導體器件的識別與檢測），2. 直流穩壓電源（2.1 整流電路、2.2 濾波電路、2.3 穩壓電路），3. 基本放大電路（3.1 放大電路的基本知識、3.2 基本共射極放大電路、3.3 分壓式偏置共射放大電路3.4 共集電極放大電路），4. 功率放大電路（互補對稱功率放大電路），5 .差動放大電路與集成運算放大器，6. 放大電路中的反饋（6.1 反饋的基本概念、6.2 負反饋對放大電路性能的影響），7 .集成運算放大器的應用（7.1 集成運放的應用基礎、7.2 集成運放的線性應用），8. 正弦波振蕩器（8.1 正弦波振蕩電路概述、8.2 RC 正弦波振蕩電路）。
★2、《數字電子技術》課程要包括：1.章數字電路基礎（邏輯函數的卡諾圖化簡法） ，2.邏輯門（集成邏輯門電路），3.電路集成觸發器 （3.1 主從觸發器3.2邊沿觸發器3.3 CMOS 集成觸發器），4.時序邏電路（4.1時序邏輯電路的分析、4.2時序邏輯電路的分析），5.脈衝波形的產生與整形電路（5.1多諧振蕩器、5.2施密特觸發器、5.3.555 定時器及其應用）
★3、《電子產品設計製作》課程要包括：項目一 智能電子時鍾（數碼管結構、共陽數碼管字形碼、共陰數碼管字形碼、電子時鍾效果演示），項目二 電子秤（稱重傳感器工作原理、電子秤效果演示），項目三 電子尋跡小車（電機驅動、電機調速、紅外尋跡原理、紅外避障原理、小車尋跡效果演示、小車避障效果演示、超聲波測距原理、小車前進後退轉彎調速）
★4、《嵌入式技術應用》課程要包括：
教學項目 1（認識 STM32 固件庫、STM32 固件庫關鍵子目錄和文件、嵌入式係統、ARM Cortex-M3 處理器、STM32 係列處理器），
教學項目 2（認識 STM32 的 I/O 口、STM32 的GPIO初始化和輸入輸出庫函數、Cortex-M3 工作模式及狀態、Cortex-M3 寄存器組、Cortex-M3 特殊功能寄存器組、STM32 相關結構體、Cortex-M3 處理器結構、STM32 係統結構、STM32 時鍾配置），
教學項目 3（認識數碼管、數碼管靜態顯示電路硬件連接、認識Coretex-M3 存儲器、Cortex-M3 存儲器映射、STM32 存儲器映射、數碼管動態掃描顯示電路硬件連接、位帶區與位帶別名區、位帶操作）
教學項目 4（認識嵌入式應用技術與開發的核心板、GPIO 寄存器地址映射、端口複用使用、端口複用重映射、STM32 中斷通道、STM32 外部中斷、STM32 中斷優先級、STM32 外部中斷編程、）
教學項目 5（SysTick 定時器、庫函數中的 SysTick 相關函數、SysTick 的關鍵函數編寫、認識 STM32 定時器、STM32 定時器與定時相關的寄存器、STM32 定時器相關的庫函數、STM32 的 PWM 輸出相關寄存器、STM32 的 PWM 輸出編程思路、STM32 的 PWM 輸出相關庫函數）
教學項目 6（串行通信基本知識、STM32 的USART 串口、STM32 串口的相關寄存器、STM32 串口相關函數、認識WIFI 通信模塊、認識 Zigbee 通信模塊、ZigBee 通信模塊使用）
教學項目 7（STM32 模數轉換簡介、STM32 的 ADC 結構STM32 模數轉換相關寄存器、STM32 的 ADC 設置、ADC 相關的庫函數）
五、本設備可以完成的實訓項目
模擬電子技術綜合應用、創新實訓項目目錄
項目一 常用二極管的性能測試及應用
項目二 雙極晶體管及場效管輸出特性的測定
項目三 單管放大電路的研究
項目四 兩極放大電路及負反饋放大電路的研究
項目五 助聽器電路的調試（電子產品線路）（綜合應用）
項目六 恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
項目八 整流、濾波及穩壓電路的研究
項目九 直流穩壓正、負電源電路的研究
項目十 典型複合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
項目十一 OTL功率放大電路的故障排除
項目十二 LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
項目十三 運算放大器基本運算電路
項目十四 對由運放器組成的積分運算電路、微分運算電路
項目十五 對由運放器組成的電壓比較器傳輸特性的研究
項目十六 氣敏傳感器製作煙霧報警器的製作與調試（電子產品線路）（綜合應用）
項目十七 方波、三角波和鋸齒波發生器電路的研究與測試
項目十八 三角波、方波及正弦波發生器的製作競賽
項目十九 RC（文式橋式）正弦波振蕩器和製作與調試
項目二十 電容三點式LC正弦波發生器
項目二十一 有源濾波電路研究
項目二十二 直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
項目二十三 恒溫控製電路的製作與調試（競賽項目）（電子產品線路）（綜合應用）
數字電子技術綜合應用、創新實訓項目目錄
（一）、基礎實訓項目
項目一 基本邏輯門電路功能測試
項目二 優先編碼器功能測試
項目三 二進製譯碼器和數據選擇器功能測試
項目四 全加器和超前進位全加器功能測試
項目五 數值比較器功能測試
項目六 七段碼鎖存/譯碼/驅動器功能測試
項目七 各類觸發器功能測試
項目八 雙向移位寄存器功能測試
項目九 二一五一十進製計數器功能測試
項目十 二位十進製計數/譯碼/驅動/顯示電路
項目十一 可逆十進製計數電路功能測試
項目十二 N進製計數電路功能測試
項目十三 555定時器基本應用電路
項目十四 微分型單穩態觸發器
項目十五 集成單穩態觸發器及其應用
項目十六 集成施密特觸發器及其應用
（二）、綜合應用實訓項目
項目十七 聲光控製節能路燈電路（電子產品線路）（綜合應用）
項目十八 8線數據傳輸電路（電子產品線路）（綜合應用）
項目十九 4位環形計數節拍發生器（電子產品線路）（綜合應用）
項目二十 秒脈衝信號發生器（電子產品線路）（綜合應用）
項目二十一 救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
項目二十二 D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十三 數控變頻三角波—方波發生器
項目二十四 移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
項目二十五 8位優先編碼器搶答電路（電子產品線路）（綜合應用）
項目二十六 觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
項目二十七 數字鍾電路（電子產品線路）（綜合應用）
項目二十八 二位十進製計數符合電路（電子產品線路）（綜合應用）
項目二十九 交通燈控製電路（電子產品線路）（綜合應用）
項目三十 升/降階梯波發生器（電子產品線路）（綜合應用）
項目三十一 光電轉換加/減計數電路（電子產品線路）（綜合應用）
（三）、電力電子技術及應用、創新實訓項目
項目一 晶閘管的控製特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）
項目二 單結晶體管觸發電路
項目三 晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
項目四 晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）
項目六 雙向晶閘管單相交流調壓（調光台燈）電路的製作與調試（電子產品電路）（綜合應用項目）
項目七 功率晶體管（BJT）PWM 控製直流電動機可逆調速電路（電子產品電路）（綜合應用項 目）
