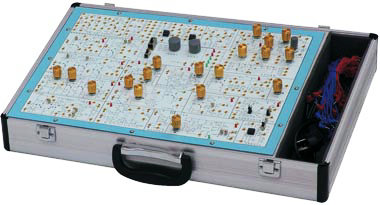

高頻模擬電路實驗箱--是將所有高頻電路和模擬電路實驗模塊、電源、信號源、電壓源、電位器組等合並在一塊線路板上,結構緊湊合理,使用方便,可完成高頻電路和模擬電路課程中規定的各種實驗。該實驗箱工藝精良美觀,正麵淺色烤漆,印有原理圖及符號,反麵為印製導線,並焊有相應元器件,連接部分采用鍍金孔,設有測試點,直觀可靠,維修方便。
一、技術性能：電源：
輸入：AC 220V±l0%
輸出：DC ±5V,-8V,±12V,最大輸出電流均為200mA
信號源：（函數發生器)
輸出波形：方波、三角波、正弦波
頻率範圍：分四檔2HZ～20HZ、20HZ～200HZ、200HZ～2KHZ,2KHZ～20KHZ
幅 值：正弦波Vp－p：0～14V( l4V為峰、一峰值,且正負對稱)
方 波Vp－p：0～24V(24V為峰一峰值,且正負對稱)
三角波Vp－p：0～24V(24V為峰一峰值,且正負對稱)
二、實驗項目：
（一）可完成高頻電路實驗：
（二）可完成模擬電路實驗：
|
1.單調諧回路諧振放大器； 2.雙調諧回路諧振放大器 3.高頻功率放大器（丙類） 4.LC電容反饋三點式振蕩器 5.石英晶體振蕩器 6.振幅調製器（利用乘法器） 7.調幅波信號的解調 8.變容二極管調頻振蕩器 9.相位鑒頻器 |
10.集成電路（壓控振蕩器）構成的頻率調製器 11.集成電路（鎖相環）構成的頻率解調器 12.利用二極管函數電路實現波形轉換。 13.RC集成振蕩器； 14.混頻電路 15.集成高頻功率放大器的應用 a：:調頻無線話筒； b：電視信號轉發器； c：信號發生器 |
|
1.單級放大電路 2.兩級放大電路 3.負反饋放大電路 4.射極跟隨器 5.差動放大電路 6.比例求和運算電路 7.積分與微分電路 8.波形發生電路 9.有源濾波器 10.電壓比較器 11.IC電路RC正弦波振蕩器 |
12.集成功率放大器 13.整流濾波與並聯穩壓電路 14.串聯穩壓電路 15.集成穩壓器 16.RC正弦波振蕩器 17.LC振蕩器及選頻放大器 18.電流/電壓轉換電路 19.電壓/頻率轉換電路 20.互補對稱功率放大器 21.波形變換電路 22.揚效應管實驗 |
