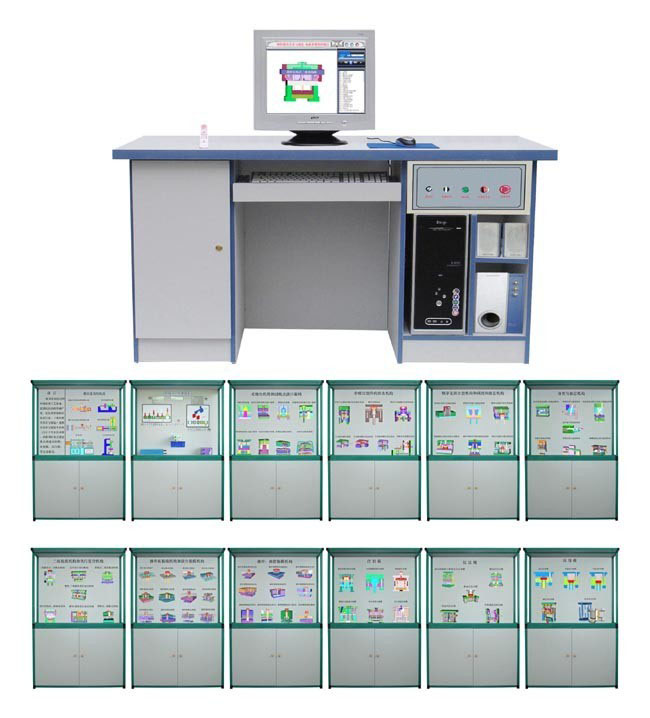

本陳列櫃是對高職高專人才培養的要求為指導設計的實驗室設備，按機械專業課程服務於專業的原則，積極進行課程教學改革。采用多種素材和媒體手段，係統地分析塑料及模塑成型加工方法、模塑成型原理、模塑成型設備、塑料模具設計。重點講述注射模、壓縮模、壓注模、熱流道模具等先進模具。陳列櫃共分十二個櫃和一個電腦控製台，進行多媒體聲控同步解說演示。櫃內85件模型均采用動畫圖象由PC電腦軟件控製順序或任選播放演示模具功能原理。
二、主要特點：
1、控製台配置：塑料模具動畫仿真軟件一套（包含85件模具動畫）、硬件各一套；P4電腦主機1台，17寸顯示器1台。
2、控製軟件：采用頂邦陳列櫃專用播放軟件，實現聲音、圖像、模型同步動作，采用多種播放方案（如前進、後退、停止、步進、循環等）；也可實現任選和順序動作。
3、控製方式：采用鼠標和遙控器控製。
4、外形尺寸：1250×430×1780mm，
5、上下櫃整體采用彩色塑鋼製作，造型美觀，堅固耐用。
三、內容如下：
2、控製軟件：采用頂邦陳列櫃專用播放軟件，實現聲音、圖像、模型同步動作，采用多種播放方案（如前進、後退、停止、步進、循環等）；也可實現任選和順序動作。
3、控製方式：采用鼠標和遙控器控製。
4、外形尺寸：1250×430×1780mm，
5、上下櫃整體采用彩色塑鋼製作，造型美觀，堅固耐用。
三、內容如下：
| 序號與名稱 | 陳列櫃內容 | 規格 |
| 第一櫃、模具常用機器 | 1、螺杆式注射機注射成型原理示意、2柱塞式注射機注射成型原理示意、3注塑機、4注射機的種類和特點（臥式、立式、角式2件） | 所有模型均（jun1）采用二維/三維動畫圖象配合陳列櫃上的內容在電腦上演示各種模具的功能和原理(如模具開模、閉模、出製件的全過程)。同時配合聲音解說，生動形象。 |
| 第二櫃、壓縮模 | 1溢式壓縮模、2不溢式壓縮模、3半溢式壓縮模、4固定式壓縮模、5移動式壓縮模 | |
| 第三櫃、壓注模 | 1移動式壓注模之一、2移動式壓注模之二、3固定式壓注模、4液壓機用的上擠固定式壓注模、5上擠固定式壓注模、 | |
| 第四櫃、注射模 | 1單分型麵注射模、2雙分型麵注射模、3帶活動鑲塊的注射模 、4側向分型抽芯注射模、5自動卸螺紋的注射模、6、熱流道注射模 | |
| 第五櫃、推杆脫模機構和推管脫模機構 | 1推杆脫模機構(板狀)、2推杆脫模機構（錐形）、3推杆脫模機構（蓋殼類）、4推杆脫模機構（頂出耳）、5推杆脫模機構（加強筋）、6推杆脫模機構（嵌件）、7推管脫模機構（銷式）、8推管脫模機構（台肩式）、9推管脫模機構（大軸肩）、10推管脫模機構（型芯） | |
| 第六櫃、一級推出機構模 | 1推塊推出機構、2推件板推出機構（動、定模）、3推件板推出機構（頂杆式）、4推件板推出機構（定距式）、5推件板推出機構（反向式）、6推件板推出機構（鑲入式）、7推件板推出機構（彈簧力）、8聯合推出機構1、9聯合推出機構2、10聯合推出機構3、 | |
| 第七櫃、二級脫模機構和先行複位機構模 | 1三角滑板塊式二次推出機構、2彈簧式二級推出機構、3擺杆拉鉤式二級推出機構、4擺鉤式雙推出二級推出機構、5楔形—擺杆先行複位機構、6楔形—三角滑塊先行複位機構、7連杆先行複位機構 | |
| 第八櫃、分型與抽芯機構模 | 1斜銷分型與抽芯機構、2彎銷分型與抽芯機構、3斜槽導板分型與抽芯機構、4液壓或氣壓抽芯機構、5彎銷內側抽芯機構、6齒條固定在推出機構上的抽芯機構、7齒條固定在定模上的抽芯機構、 | |
| 第九櫃、順序定距分型機構和斜滑塊抽芯機構模 | 1彈簧螺釘式順序定距分型機構、2擺鉤式定距分型拉緊機構、3導柱式定距分型拉緊機構、4斜滑塊外側分型抽芯機構、5斜滑塊內側分型抽芯機構、6斜杆導滑的外側分型抽芯機構、7斜杆導滑的內側分型抽芯機構 | |
| 第十櫃、帶螺紋塑件的推出機構模 | 1螺紋脫模機構、2手動脫離螺紋機構、3手動脫離螺紋型芯機構、4手動脫離螺紋型環機構、5齒輪齒條脫螺紋機構、6模內手動脫螺紋及塑件機構、7直角式注射機的螺紋型芯脫出機構 | |
| 第十一櫃、合模導向機構和雙推出機構模 | 1導柱導向機構、2錐麵定位機構、3彈簧式雙推出機構、4杠杆式雙推出機構、5氣動式雙推出機構、6利用差動式推杆切斷點澆口凝料、7利用推板切斷點澆口凝料、8利用推件板切斷點澆口凝料 | |
| 第十二櫃、吹塑成型模 | 1中空吹塑模具、2擠吹成型模、3、注塑吹塑成型示意4真空壓縮空氣成型、5擠出吹塑中空成型原理示意圖、6標準成型法過程示意7、ASB式一步法注拉吹成型示意 |
