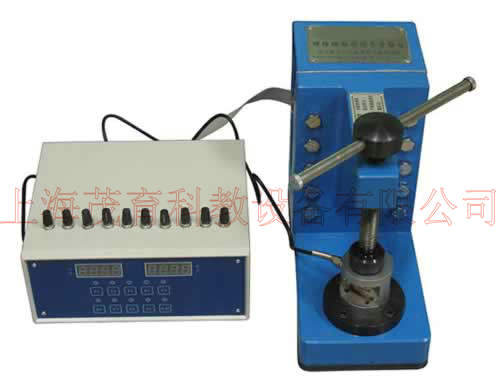

靜態螺栓組聯接綜合實驗台,靜態螺栓組聯接綜合實驗裝置

靜態螺栓組聯接綜合實驗台-可完成螺栓組在受傾覆靜態力矩作用下螺栓變形的分析，可對不同剛度的螺栓進行受力變形規律的分析，實現了加載與檢測數字化分析。此實驗台除了能做螺栓組聯接實驗（測定螺栓組的載荷分布）外，還可以做齒根彎曲應力的測定、梁的應力測定和電阻應變片靈敏係數測定等實驗。
一、實驗內容：
1、測螺栓組的載荷分布。
2、測試齒根的彎曲應力。
3、梁的應力測定實驗和電阻應變片靈敏係數測定實驗。
二、性能特點：
1、可完成螺栓組在受傾覆靜態力矩作用下的受力變形規律的分析。
2、可對螺栓受力變形規律進行分析。
3、實現了加載與檢測數字化分析。
4、利用軟件平台實現了機械參數的可視化分析。
三、主要技術參數：
1、被測螺栓10根；螺栓中段直徑d=6.5mm    螺栓材料的彈性模量E=205GPa
2、加載杠杆比 1：75
3、被聯接件的懸臂長L=214mm
4、測試齒Z=32 ,m=16mm ,α=20°,b=10mm
5、等強度梁厚度t=6mm ,固定端寬度b=40mm ,加力點到固定端長度L=350mm
6、高精度靜態電阻應變儀1台      測量通道：10路；
測量範圍：0±30000με     零點不平衡: ±10000με
基本誤差: ±0.2%FS ±2個字   分辨率:1με
零點漂移: ±2με/4小時    ±0.5με/℃
自動測試：每通道測量小於2 s   測量方式：1/4橋、半橋、全橋
電阻應變片電阻值   R=120Ω   靈敏度係數  K=2.20
四、基本配置：
1、監測係統：配備TS型10通道靜態應變儀一台
2、測力裝置：砝碼 4塊
3、分析軟件：可適時顯示十個通道的應變變化值（用戶另選）

靜態螺栓組聯接綜合實驗台,靜態螺栓組聯接綜合實驗裝置
