強迫對流空氣橫掠平板放熱係數測試裝置,熱工實訓設備
2022-07-14 14:27
測定空氣橫向流過平板表麵時的放熱係數；根據對受強迫運動放熱過程的相似分析，將實驗數據整理成準則方程式。

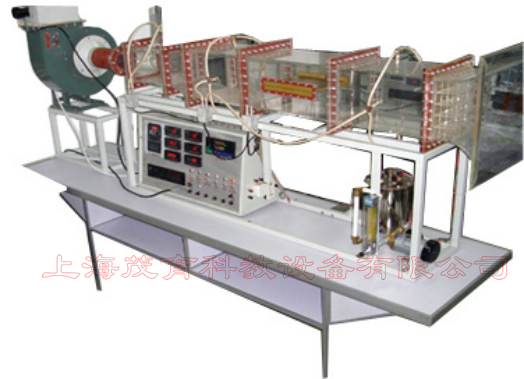

多翼式低噪音風機，自動調節風門，組合式有機玻璃風洞，有機玻璃實驗管段，紫銅平板試件，固體調壓模塊配電位器調節加熱功率，數顯電流表、電壓表顯示加熱電流電壓，風流量由畢托管配差壓傳感器測量，溫度由PT100熱電阻測量，8路萬能信號輸入巡檢儀顯示溫度、阻力、流量，不鏽鋼支架。
1、輸入電源：單相AC220V±10% 50Hz，功率1.5KW。
2、多翼式低噪音風機參數：風量2000m3/h，風壓1000 Pa，功率370W。
3、電鍍紫銅平板試件規格：δ=0.1 mm，長度250mm，寬度180 mm，表麵黑度 ε=0.2，導熱係數λ=15 (W/m℃)；電加熱功率：500W。
4、畢托管流量計配差壓傳感器：量程0—1000Pa，精度0.5級。
5、實驗風道采用透明有機玻璃材質，分為風口段，實驗段測試段等，彼此之間采用法蘭螺母連接。
6、溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、阻力、流速等實驗全部測量參數，手動風門調節風量。
7.外形尺寸：2000×500×1700mm，外形為不鏽鋼可移動支架，帶雙刹車輪。
數字II型增加帶標準信號的多路萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表，變頻器調風量，配有數據采集，自動數據分析處理功能的軟件等。
