帕薩特B5整車電器實訓台,帕薩特B5整車電器實訓裝置
2022-07-23 09:09

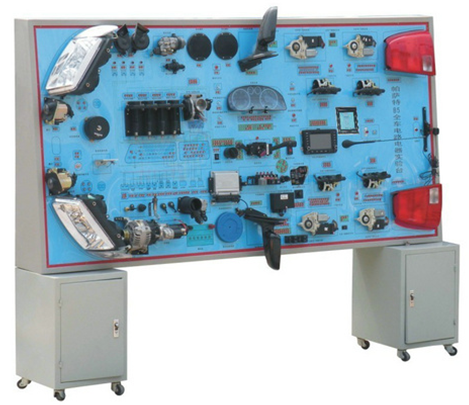

本實訓台按照汽車標準電器線路安裝而成。全車電器實物為基礎，展示燈光係統、儀表係統、點火係統、起動係統、充電係統、發動機電控係統、喇叭係統、電動車窗係統、電動門鎖係統、雨刮係統、音響等各係統的組成結構和工作過程。教師在實訓台上任何部件製造故障由學生自行排除，拆掉各路保險絲、繼電器、台麵上電器接頭，由學生按照電路圖自行安裝可達到實習目的。該實訓台適用於軍隊、汽車培訓機構、中高等職業技術院校及普通教育類學院和培訓機構對汽車全車電器係統的理論和維修實訓的教學需要。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
該設備由燈光係統、儀表係統、點火與噴射係統、起動係統、充電係統、發動機電控係統、喇叭係統、電動車窗係統、電控門鎖及後視鏡係統、雨刮係統、音響係統、故障設置係統、移動台架等組成。
1、外形尺寸：2080mm×650mm×1800mm（長×寬×高）；
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、工作電壓：12V直流電壓；
4、工作溫度：-50℃～50℃；
5、蓄電池：60AH/12V
6、三相異步電動機
7、電壓：AC 220V/380V
8、功率：2.2KW
9、轉速：1420r/min
10、移動腳輪：100*60mm
≤80％
1、可使學生了解全車電路電器係統的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。
2、通過顯而易見的電腦檢測端子，配合萬用表檢測個傳感器、執行器的電壓及電阻值。
3、實訓台設置發動機常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力
4、充分展示汽車全車電路係統的組成結構和電路元件通過數據傳輸執行工作。
5、具有診斷連接功能，可通過汽車故障電腦診斷儀對整個動力係統和舒適係統的CAN數據傳輸網絡及終端控製單元進行檢測。
6、通過組合儀表的網關控製連接，可把動力係統數據網絡和舒適係統數據網絡連接，組成完整的全車CAN網絡係統
7、燈光照明係由各實物開關和模擬開關等控製，可設置線路故障。
8、起動充電係可用萬用表檢測各線路接頭電壓及電流，可設置線路故障。
9、發動機點火係可直觀火花塞點火情況，並可設置相應故障。
10、可直觀各噴油器噴油過程，節氣門對噴油量的作用，噴油泵斷路故障等。
11、儀表信號通過各傳感器采用模擬信號，並可設置相應故障。
12、智能單片機設置故障，可連接計算機直接在電腦上設置故障，可進行計算機聯網，可用一台計算機控製255台設備以上，在計算機上可進行讀碼，解碼，讀取各傳感器數據，發動機轉速，節氣門 開度等等
檢測功能：配備電腦數據檢測端口，可通過連接專用或通用型解碼器，故障碼讀取、故障碼清除、波形分析、元件測試等。
