陝汽SX2190全車電器實訓台,陝汽SX2190全車電器實訓裝置
2022-07-23 09:20
一、陝汽SX2190全車電器實訓台,陝汽SX2190全車電器實訓裝置,陝汽SX2190全車電器實訓設備產品概述：
本實訓台是配合大專院校、部隊、汽修等專業的汽車培訓技能之用，采用全新柴油機原車電器實物為基礎，充分展示汽車儀表係統、燈光係統、雨刮係統、發動機電器係統、起動係統和充電係統等汽車電器各係統的組成結構和工作過程。通過專業課程的教學和本實訓台演示，可清楚地了解汽車的內在部位的結構和作用，使學生很快地掌握專業知識。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

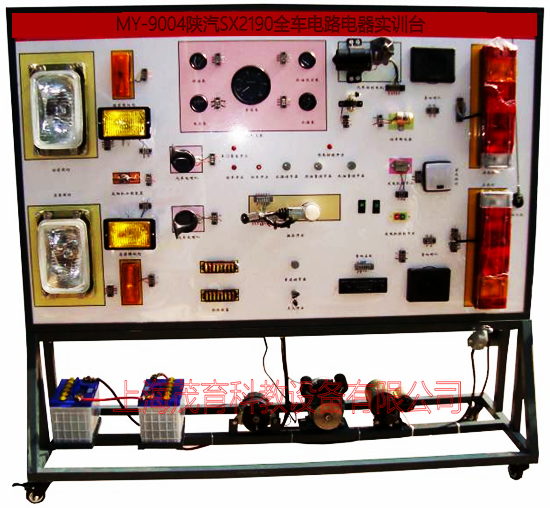

實訓台采用全新柴油機原車電器實物為基礎，近似原車的布置方式；主要由全車線束、儀表盤、各種開關、燈光係統、加熱、繼電器、燃油供給係統、燃油分配泵、發電機、起動機、可移動式台架。
1、演示燈光係統的工作、信號燈的工作；
2、演示起動充電係統的工作，可用萬用表檢測線路接頭電壓及電流，並設有斷路故障；
3、演示發動機燃油係統的工作，可在實訓台上觀察燃油的噴油，配有噴油器、噴油支管、燃油壓力管；
4、演示加熱塞的功能：配有加熱塞溫度顯示，由電機驅動高壓泵運轉，可演示不同載荷下噴油量的變化。
5、測量麵板上配備測量端子，可以使用萬用表或示波儀等測量元件的電流、電阻或電壓等參數的數值或波形。
6、實訓台配備故障設置係統，可以設置40個故障，包括開路、短路、元件損壞和 高電阻狀態下等故障。
7、實驗台支架采用優質鋼材焊接，表麵經過噴塑處理。
8、對於轉動部位和加熱部位設置安全防護措施。
9、所有電器部件設置接線端子，提供線路連線
10、係統電器元件線路實際操作和故障設置，實時模擬各係統故障，並進行診斷和排除。
11、可分別進行各組成部分線路的基礎學習和實訓，同時又能進行綜合的學習和實訓。
12、能學習汽車基本電器的線路組成，了解各部分的相互聯係和影響，完整掌握全車電路的基本知識和故障排除。
1、外形尺寸: 2080×650×1800mm (長×寬×高)
2、動力電源：220V交流電壓；
3、工作電壓：12V直流電壓；
4、工作溫度：-50℃～50℃；
5、蓄電池：60AH/12V
