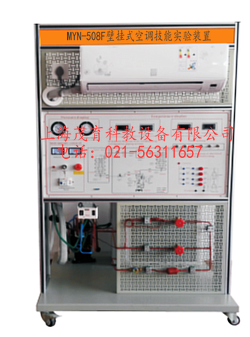

壁掛式空調技能實驗裝置,壁掛式空調技能實驗設備,壁掛式空調技能實驗台采用真實空調為實訓對象，可使學員能夠真正地學到相應的技術技能，通過分析參數,可以了解製冷係統的工作狀態,提高學生對製冷係統的分析判斷能力，適用於製冷原理及應用、製冷空調技術、製冷空調設備維修與操作”等教學實訓要求。該裝置集製冷係統、電氣控製係統、故障模擬係統為一體，布局合理、造型美觀大方。
1、整個係統真實完整, 與市場上的空調總體結構、性能基本相同。具有製冷、製熱、通風、除濕、溫度和風速選擇、定時及掃風控製、睡眠、自動等功能
2、裝置直觀展示了空調的係統結構和工作原理，便於教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個空調係統的實時工作狀態一目了然；前麵板中間印有電氣控製係統原理圖，並設有相應測試點。
3、後背麵可觀察到整個製冷係統結構原理以及主要部件的實際物體，相應部件均有名稱標識；並設有視液鏡，可觀察製冷劑狀態
4、本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利於學生將理論應用於實際，並培養學生實際操作動手能力；有利於開展技能鑒定、考核工作
5、設有電流型漏電保護裝置；並有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手槍插式全封閉結構，使用方便、可靠、防觸電
6、製冷係統上設置用手動節流閥，和自動節流裝置，可模擬不同環境下的製冷模式，和故障設定
7、實驗後部有一張噴繪的製冷係統原理圖，結構為鐵質板金，尺寸1000*300MM
8、提供軟件可監控電壓，電流，頻率，功率，功率因數，壓力，流量等的，可實時顯示在PC上，並可打印。
9、空調的主要電氣可手動連接，具有很好的動手性,連接線采用專用的D4連接線。
三、壁掛式空調技能實驗裝置,壁掛式空調技能實驗設備,壁掛式空調技能實驗台技術參數：
1、工作電源：AC220V 50Hz±5%
2、外形尺寸：1100×800×1800mm
3、整機功耗：1100W
4、適用電壓範圍：160V～253V
5、最大遙控距離8m，角度90度。
6、噪聲：內機37-44dB，外機是55-65dB。
7、環境溫度：-5℃—40℃
8、相對濕度：≤85%（25℃）
四、壁掛式空調技能實驗裝置,壁掛式空調技能實驗設備,壁掛式空調技能實驗台的基本裝備：
1、電源、儀表控製屏
控製屏為鋁合金結構，鋁質麵板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：
2、交流電源控製單元：單相三線製220V交流電源供電，交流電壓表1隻 測量範圍０～250V，用於監測電網電壓，交流電流表1隻,測量範圍分別為０～10A，用於觀測係統啟動電流及監測係統正常工作電流，漏電保護器控製控製屏總電源，控製屏的供電由鑰匙開關控製
3、製冷係統壓力檢測單元：提供2隻真空壓力表，測量範圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa，用於測量空調.
4、溫度檢測單元：提供三位半數字溫度表4隻，壓縮機排氣溫度、回氣溫度、冷凝器溫度、蒸發器溫度，顯示不同點的溫度變化情況,直觀分析空調的故障現象。
5、電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
6、壓力傳感器4-20MMA，二隻，一隻高壓傳感器，一隻低壓傳感器，學習現代空調係統的壓力變送器的應用。
7、壓力控製器：在實驗工況中，高壓壓力過高時保護。低壓壓力過低時保護壓縮機,
8、實訓台:實訓桌為鋁合金雙層亞光密紋噴塑結構，、防水、耐磨高密度板,結構堅固，造形美觀大方；，桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實訓桌還設有四個萬向輪，便於移動和固定，有利於實訓室的布局。
9、故障:提供模擬空調與模擬多個故障打接線點，提供常見的空調電氣節電路連接，用來模擬係統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路
11、★在蒸發器不同壓力下，實現壓縮機在不同製冷量的測試，具有壓縮機過冷/過熱自動調節
11、★改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控製的方法，操作調節方式，技術參數調整.
11、.動畫模式:觸摸屏或軟件連接模式下：各自己顯示執泵或者製冷工作流程狀態，
12、 動畫模式:觸摸屏或軟件連接模式下:可顯示壓縮機排氣溫度、吸氣溫度、冷凝溫度、蒸發溫度，可根據溫度實時調節機組過冷度。過熱度。
1、技工基本技能實訓
2、專用工具的基本操作
3、係統管件焊接
4、係統的檢漏
5、製冷係統的抽真空與充注製冷劑實訓
6、技能實訓設計、安裝、調試及檢修
7、室外風機不轉,空調壓力升高，壓力保護動作，整機保護實訓
8、空調器四通閥故障與分析,不能工作在熱泵狀態，
9、製冷劑少，測與故障分析與排除
10、毛細管子堵塞的故障現象
10、電器元件的測量及係統運行
11、空調的安裝，
12、空調移機回收實訓
13、空調內風機故障，空調報警的故障碼排除
