電冰箱製冷係統實驗設備,電冰箱製冷係統實驗裝置
2022-07-28 10:02
電冰箱製冷係統實驗設備,電冰箱製冷係統實驗裝置,電冰箱製冷係統實驗台根據職業教育課程改革和教材建設規劃”要求技能實訓，針對冰箱的電氣控製以及製冷係統、電氣控製係統、係統調試、故障診斷等特點進行設計。強化了學生對冰箱係統管路的安裝與維修係統調試等的等的綜合職業能力。該設備適合高職院校、中職類的製冷技術、製冷流體機械、家用製冷設備原理與維修、冷庫與冷藏技術、製冷設備維修工（初級、中級）等的實訓教學。培養掌握空調與製冷技術專業理論知識和專業實踐技能，從事空調、製冷設備及係統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方麵的技能應用型人才。

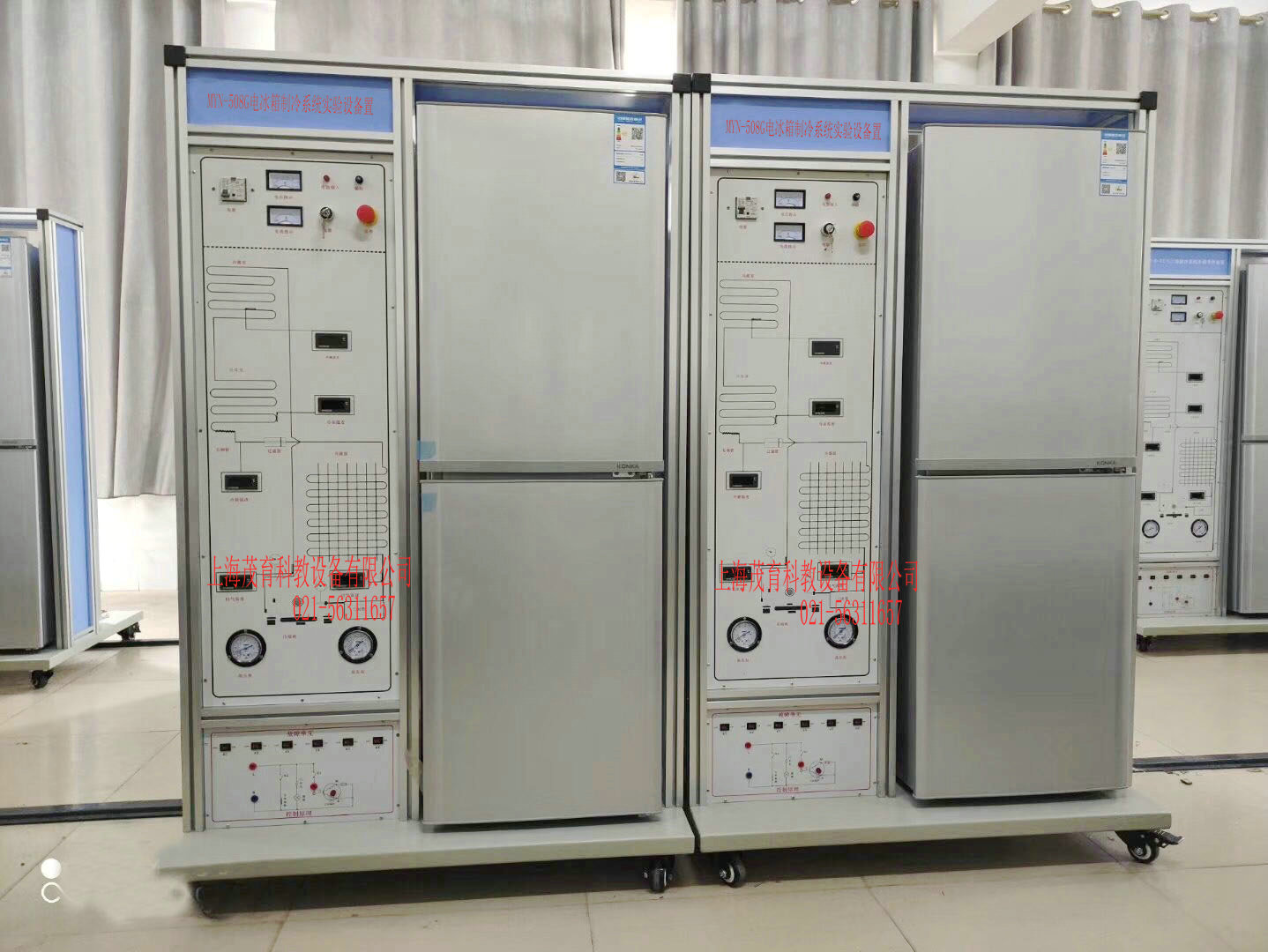

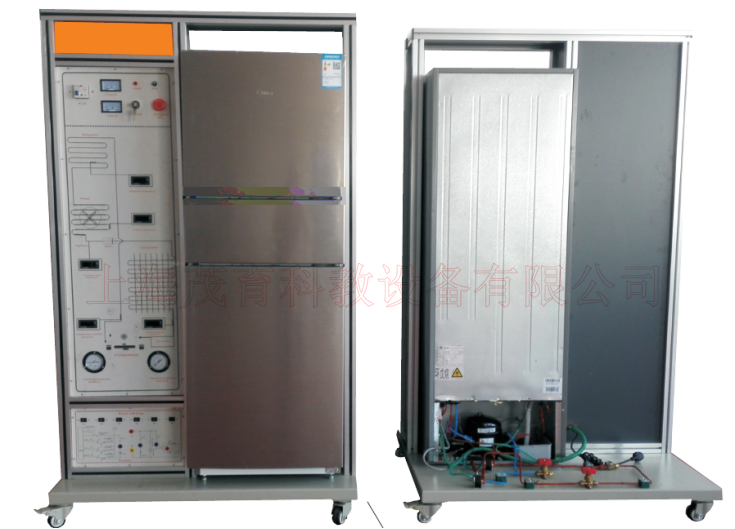

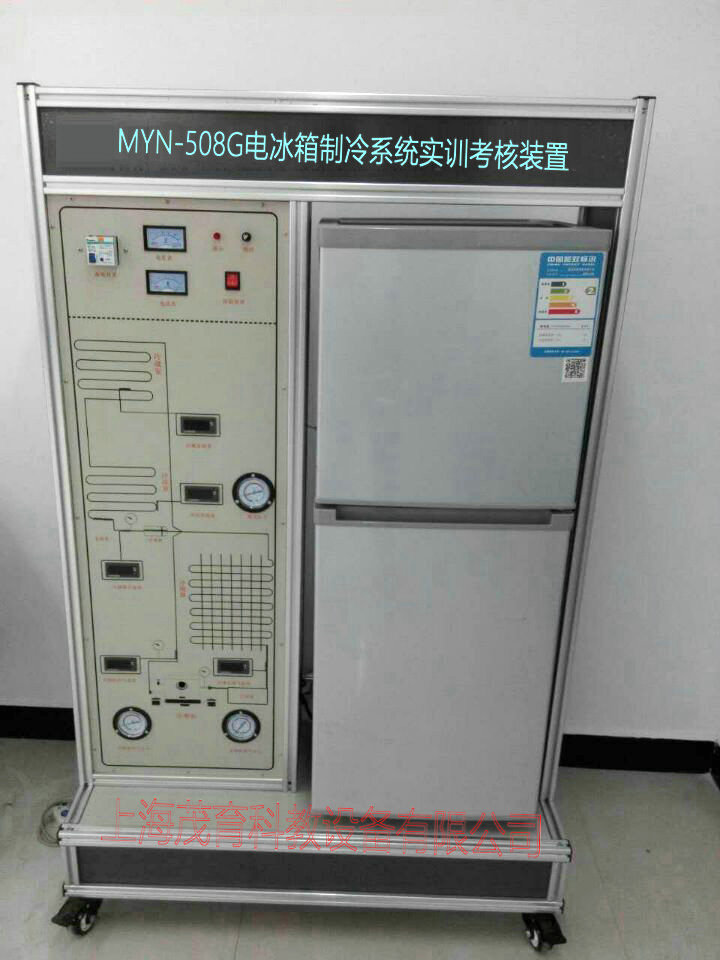

1、實訓設備采用真實的直冷式雙門電冰箱係統，直觀展示了直冷式雙門電冰箱的係統結構、工作原理，可以清楚的看到製冷循環係統結構，並配有真空壓力表、溫度表等，便於教學演示講解及學生對課本知識的理解掌握。
2、整套電冰箱係統真實完整,結構清晰、緊湊，與實際冰箱製冷係統、電氣係統一致。同時可滿足對直冷式電冰箱實訓的要求。
3、係統采用真實的製冷機組，滿足實訓教學要求。
4、可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的範圍，並進行排故。有利於開展技能鑒定、考核工作。
1、輸入電源：單相三線～220V±10% 50Hz
2、裝置容量：＜0.4kVA
3、外形尺寸：1100mm×650mm×1700mm
4、製冷劑類型：R600a
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
1、實訓櫃：采用鐵質雙層亞光密紋噴塑結構。
2、直冷式電冰箱1台。
3、交流電壓表1隻：測量範圍0～250V,精度1.5級，用於監測電源電壓。
4、交流電流表1隻：測量範圍0～1A,精度1.5級,用於觀測係統啟動電流及正常工作電流。
5、智能溫度儀5隻：采用PT100傳感器，測量壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、壓縮機吸氣口溫度以及環境溫度。
6、真空壓力表3隻：測量範圍為-0.1～0.9MPa,可顯示係統低壓側、高壓側及冷凝後的壓力。
7、故障模擬設置係統1套：通過閥門的調節或開關切斷電路來設置製冷係統的故障。
8、直冷式電冰箱製冷係統流程圖1套：印有製冷係統流程圖，並設有相應的測量儀表。
9、電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
初級技工基本技能實訓
1、專用工具的操作
2、製冷係統試壓及檢漏
3、製冷係統抽真空及充注製冷劑
中級技能實訓（設計、安裝、調試及檢修）
4、直冷式電冰箱係統調試
5、直冷電冰箱故障模擬設置
6、直冷式電冰箱維修及故障分析
