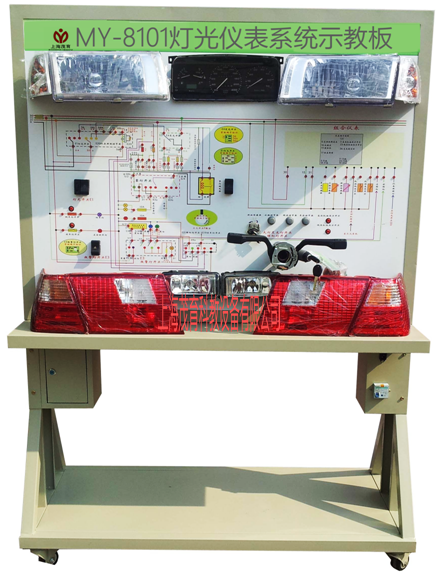

燈光儀表係統示教板,燈光儀表係統實訓裝置,燈光儀表係統實訓台

燈光儀表係統示教板,燈光儀表係統實訓裝置,燈光儀表係統實訓台是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用汽車儀表及儀表傳感器與外部燈光係統實物為基礎，充分展示汽車儀表及儀表傳感器與外部燈光係統的組成結構和工作過程。通過汽車燈光與儀表係統示教板的演示，可清楚了解燈光與儀表係統的結構與功能，提高學生對燈光與儀表係統的初步認識，使學生了解汽車燈光與儀表係統起到更直觀更深入的教學目的。適用於學校對燈光與儀表係統理論和維修實訓的教學需要。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

二、燈光儀表係統示教板,燈光儀表係統實訓裝置,燈光儀表係統實訓台功能特點：

1、真實可運行的汽車儀表及儀表傳感器與外部燈光係統，充分展示汽車儀表及儀表傳感器與外部燈光係統的組成結構。

操縱各種燈光與操縱開關，可真實演示汽車儀表與外部燈光係統的工作過程。

2、示教板麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車燈光與儀表係統的工作原理。

3、示教板麵板上安裝有檢測端子，可直接在麵板上檢測汽車儀表與外部燈光係統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

4、示教板麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌麵，方便放置資料、輕型檢測儀器等。

5、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、燈光儀表係統示教板,燈光儀表係統實訓裝置,燈光儀表係統實訓台技術規格：

1、外形尺寸：1240×600×1700mm(長×寬×高)

2、外接電源：AC 220V±10% 50Hz

3、工作電壓：DC 12V

4、工作溫度：-40℃～+50℃

5、鋼管：40*40*3mm

6、機櫃：1.5mm冷板衝壓成形，

7、移動腳輪：100*60mm

四、燈光儀表係統示教板,燈光儀表係統實訓裝置,燈光儀表係統實訓台基本配置(每台)：

序號	名稱	規格型號	單位	數量
1	檢測控製麵板	裝有各種檢測端子，彩色電路圖和工作原理示意圖;麵板：12009004mm	套	1
2	點火開關	全新	個	1
3	組合開關	全新	套	1
4	左右霧燈	全新	套	1
5	左右前照燈	全新	套	1
6	左右轉向燈	全新	套	1
7	左右小燈	全新	套	1
8	左右組合尾燈	全新	套	1
9	牌照燈	全新	套	1
10	燈光開關	全新	套	1
11	危險燈開關	全新	套	1
12	倒車燈開關	全新	套	1
13	刹車燈開關	全新	套	1
14	儀表總成	全新	隻	1
15	傳感器模擬裝置 (轉速/車速/水溫/燃油)	全新	套	1
16	移動台架(帶自鎖腳輪裝置)	1240×700×1700mm(長×寬×高)	台	1
17	故障模擬與排除裝置	红桃视频app	套	1

燈光儀表係統示教板,燈光儀表係統實訓裝置,燈光儀表係統實訓台
