新能源汽車電源轉換係統實訓台,新能源汽車電源轉換係統實訓設備
2022-08-01 10:51

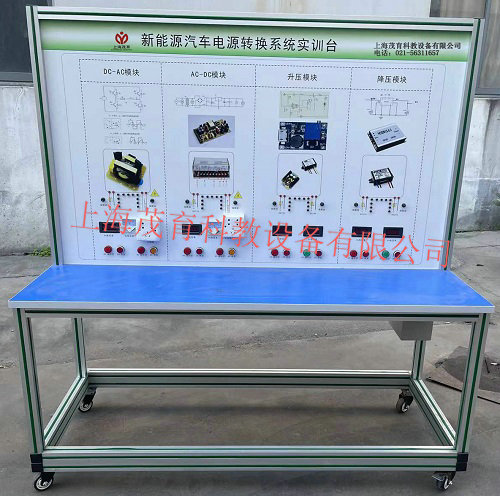

新能源汽車電源轉換係統實訓台,新能源汽車電源轉換係統實訓設備,新能源汽車電源轉換係統實訓裝置選用新能源汽車電源轉換係統模塊製作，可以搭接DC-AC、AC-DC、升壓、降壓等電路，展示電源轉換係統的結構和控製原理。適用於了解與驗證DC-AC、AC-DC、升壓、降壓教學實訓實驗。
1、該設備完整展示新能源汽車電源變換係統，可以能搭接DC-AC、AC-DC、升壓、降壓等電路，展示各係統的結構和控製邏輯。
2、麵板采用4mm厚鋁塑板，麵板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照原理圖和實物，認識和分析係統的工作原理。
3、麵板上安裝有點火開關、DC-AC、AC-DC、升壓、降壓模塊等，並輔以發光二極管進行係統流向的動態指示，還設有模擬指示燈用來演示電源轉換的工作狀態，關鍵部件位置設置檢測端子，可使用儀器測量參數。
4、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，台麵寬40CM,台麵鋪裝32mm厚彩色高密度複合板,經久耐用不生鏽，帶4個帶自鎖裝置萬向腳輪，便於移動。
1、外接電源：交流220V±10% 50Hz
2、工作電壓：交流220V等
3、工作溫度：-40℃～+50℃
4、外形尺寸：1500×700×1700mm(長×寬×高)
5、電源轉換模塊：DC-AC模塊（12V轉220V）、AC-DC模塊（220V轉12V）、升壓模塊（12V轉24V）、降壓模塊（24V轉12V）。
1、新能源汽車DC-DC 變換器的功能認知。
2、新能源汽車DC-DC 變換器結構原理認知。
3、新能源汽車DC-AC 變換器的功能認知。
4、新能源汽車DC-AC 變換器結構原理認知。
5、新能源汽車AC-DC 變換器的功能認知。
6、新能源汽車AC-DC 變換器結構原理認知。
五、基本配置：
DC-AC模塊（12V轉220V）、點火開關、AC-DC模塊（220V轉12V）、升壓模塊（12V轉24V）、降壓模塊（24V轉12V）、發光二極管閃光燈燈條、指示燈、操作開關、接觸器、急停開關、一體化全鋁合金型材搭建的移動台架（1500×700×1700mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理麵板，麵板1448×940mm）、設備操作說明書。
