EQ6BT5.9型發動機拆裝運行實訓台,發動機拆裝運行實訓設備
2022-08-05 08:13

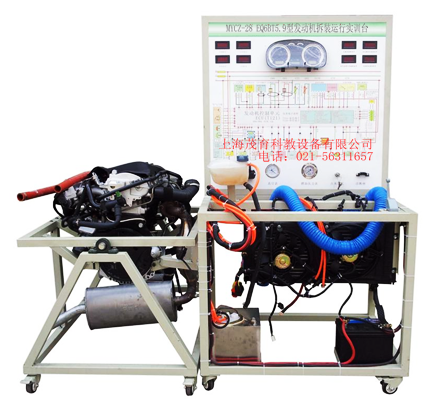

發動機拆裝運行實訓台,發動機拆裝運行實訓設備,發動機拆裝運行實訓裝置采用(翻新)EQ6BT5.9型發動機/東風天錦電控柴油發動機總成(易於拆裝)的拆裝翻轉台架和運行檢測控製台兩部分組成。拆裝翻轉台架提供學員進行發動機拆卸和裝配實訓。裝配好發動機後與運行檢測控製台對接,可起動運行發動機,檢測發動機的裝配效果。
1、實訓台麵板上繪有彩色噴繪電路圖,學員可直觀對照電路圖和電控柴油發動機實物,認識和分析控製係統的工作原理;
2、實訓台由拆裝翻轉台架和運行檢測控製台兩部分組成。
拆裝翻轉台架由電控柴油發動機總成和可做360度翻轉的發動機拆裝架組成,運行檢測控製台由控製麵板、發動機電控單元、冷卻係統、供油係統、蓄電池等組成;
3、帶有減速機的拆裝翻轉台架可做軸向任意角度的翻轉和靜止,可方便地進行拆卸和裝配實訓,底部放置接油盤,便於小零件、水及油的收集,做到三不落地;
運行檢測控製台架安裝有起動運行發動機所有的部件要素,如電控單元、水箱、油箱和油泵、儀表、點火開關等,與拆裝翻轉台架進行油路、電路、水路、氣路的對接,可運行發動機(加速/減速/怠速工況正常)、檢測發動機裝配的效果;
4、實訓台麵板上繪有彩色UV平板噴繪電路圖,學員可直觀對照電路圖和發動機實物,認識和分析控製係統的工作原理;
5、麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板,表麵經特殊工藝噴塗底漆處理;麵板打印有永不褪色的彩色係統電路圖,實訓台麵板上安裝有檢測端子、可直接在麵板上檢測各傳感器、執行器、發動機控製單元管腳的電信號,如電阻、電壓、電流、頻率信號等;
實訓台麵板上安裝有汽車儀表、燃油壓力表、真空壓力表,可實時顯示發動機轉速、噴油壓力、進氣岐管壓力等參數變化;
6、實訓台安裝有診斷座,可連接專用或通用型汽車解碼器,對發動機電控係統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
7、實訓台配備有電源總開關、飛輪防護罩等安裝保護裝置。
8.實訓台底座采用鋼結構焊接,表麵采用噴塗工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
1、工作電源:直流24V
2、燃油標號:依發動機型號
3、油箱容積:10L
4、工作溫度:-40℃~+50℃
5、顏色:7032
6、鋼管:40*40*3mm
7、麵板機櫃:1.5mm冷板衝壓成形,背麵設置維修門;
8、移動腳輪:120*80mm
9、移動台架(帶自鎖腳輪裝置,麵板櫃與底座):1000*700*1750mm(長*寬*高)
10、拆裝翻轉架(帶自鎖腳輪裝置):約1300×600×800mm(長×寬×高)
