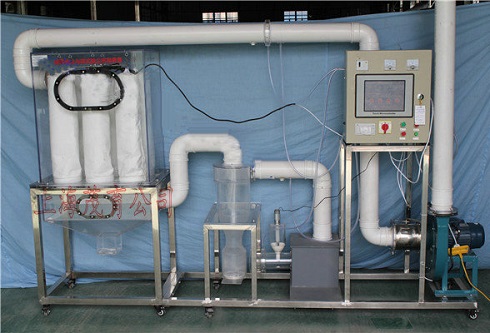

本係統為旋風除塵與袋式除塵器的組合淨化裝置，前級采用旋風除塵器減少高濃度含塵氣體的汙染負荷，後級采用袋式除塵器進一步高效除塵。
旋風式除塵器係利用含塵氣體的流動速度，使氣流在除塵裝置內沿某一定方向作連續旋轉運動，粒子在隨氣流的旋轉中獲得離心力，導致粒子從氣流中分離出來。旋風除塵器具有結構簡單、造價低、設備維護修理方便的優點。
布袋除塵器是過濾式除塵器的一種，是使含塵氣流通過過濾材料將粉塵分離捕集的裝置。這種裝置主要采用纖維織物作濾料，常用在工業尾氣的除塵方麵。它的除塵效率一般可達99%以上。雖然它是最古老的除塵方法之一，但由於它效率高、性能穩定可靠、操作簡單、因而獲得越來越廣泛的應用。其主要原理是：含塵氣流從進氣管進入，從下部進入圓筒形濾袋，在通過濾料的孔隙時，粉塵被捕集與濾料上，透過濾料的清潔氣體由排氣管排出。沉積在濾料上的粉塵，可在振動的作用下從濾料表麵脫落，落入灰鬥中。因為濾料本身網孔較大，因而新鮮濾料的除塵效率較低，粉塵因截流、慣性碰撞、靜電和擴散等作用，逐漸在濾袋表麵形成粉塵層，常稱為粉層初層。初層形成後，它成為袋式除塵器的主要過濾層，提高了除塵效率。濾布隻不過起著形成粉層初層和支撐它的骨架作用，但隨著粉塵在濾袋上積聚，濾袋兩側的壓力差增大，會把有些已附在濾料上的細小粉塵擠壓過去，使除塵效率顯著下降。另外，若除塵器阻力過高，還會使除塵係統的處理氣量顯著下降，影響生產係統的排風效果。因此，除塵器阻力達到一定數值後，要及時清灰。本係統可作為教學演示和驗證裝置，同時通過適當改造後可進行除塵研究試驗。
二、主要技術參數及指標：
1、處理氣量 50-200m3/h、旋風除塵器切向入口風速15~20m/s、布袋除塵過濾速度約為1m/min 、
2、濾袋材質為：滌綸針刺氈覆膜濾袋、每條濾袋過濾麵積0.35平方米、Φ160×700 mm、濾袋為內濾式。
3、壓降：1600-2500Pa
4、除塵淨化效率大於99.5%
5、可采用滑石粉或工業粉塵進行實驗
6、數據采集係統可測定管道氣流流速，流量、設備壓差和氣流含塵濃度等參數。
7、裝置總高1700mm 裝置總長2600mm 裝置總寬 600mm
8、工作電源：AC220V±10%、50Hz，單相三線製，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
9、電源線路及控製線的安裝：須使用環保阻燃電氣配線槽，規範整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便於查找、維修和調換線路；
三、主要配置：
1、在線進、出粉塵濃度檢測係統（日本進口傳感器）2套：4-20MA輸出、測量範圍0-2000PPM,分辨率1PPM、測量範圍0-2000PPM,分辨率1PPM；
2、在線風壓、風量及風速檢測係統1套：壓力傳感器1套：遠傳顯示，量程0-10Kpa、輸出4-20MA；風量、風速測量精度：±1%；
3、風管內在線溫度、濕度檢測係統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA（4線製）、供電9-36VDC；
4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm；
5、計算機通訊接口、實時記錄曆史數據和實時曲線、數據處理軟件：
6、旋風除塵器1套、透明有機玻璃材質、壁厚8mm、含卸除灰塵裝置；
7、袋式除塵器1套、透明有機玻璃材質、壁厚10mm、長800mm寬600mm高800mm、含卸除灰塵裝置；
8、濾袋6個：(過濾速度為1m/min。濾袋材質為：滌綸針刺氈覆膜濾袋、濾袋過濾麵積、0.35平方米、Ø 160×700 mm、濾袋為內濾式)
9、振打電機1套；電源電壓：220V、功率：250W、含304不鏽鋼機械振打裝置1套、
10、有機玻璃粉塵自動加料裝置1套：立式加料；
11、氣塵靜態混合器1套：采用箱式靜態混合器；
12、人工監測進出口2組、測壓環2組、透明測壓軟管1批；
13、離心通風機1台：電源電壓：220V、功率1.1Kw、轉速2900r/min；
14、變頻器1套：控製風機轉矩調節風量大小；
15、電源控製係統：雙麵亞光密紋噴塑電控箱1隻、漏電保護器、帶燈自鎖按鈕開關、
16、 Ø 110連接管路及控製球閥
17、不鏽鋼框架實驗台（38mm×38mm不鏽鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
四、教學資源組成：(虛擬實訓係統)
3D軟件界麵並有工具欄項目內容：
1、3D仿真演示軟件與設備使用內容完全一致；
2、3D仿真軟件屏幕大小尺寸可以編程；
3、整套軟件與設備實驗過程流程動畫
