MY-207B低壓電工電氣實訓裝置

低壓電工電氣實訓裝置-產品概述：

該裝置采用萬能網孔板開放式設計，自由組合的思路，裝有完成各種低壓電氣控製所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表等，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。

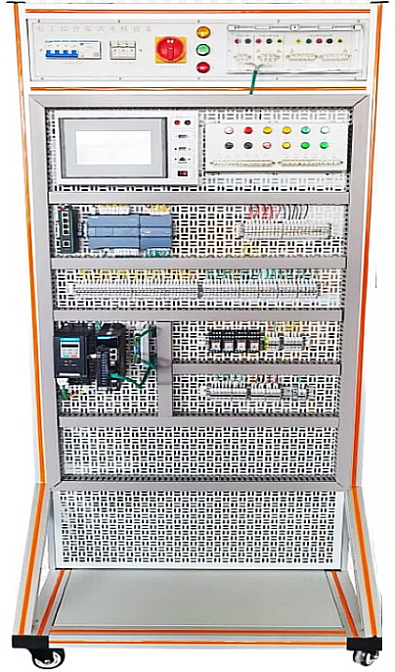

(參考圖）
二、主要技術參數：
1、輸入電源：電壓AC380V，電流5A。
2、外形尺寸：700cm×500cm×1700cm
三、網孔實訓屏結構
實訓屏底盤鋼鋁結構，實訓時放置電機，框架是工業鋁型材結構，萬能網孔板鑲嵌鋁型材中間，配以桔黃色裝飾條，豪華大氣，采用開放式設計，操作空間大，實訓操作方便，裝有4隻萬向輪，便於移動。
四、電源控製屏
在電源控製屏網孔實訓屏上端，為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大於110度，出線孔為拱門型設計，並裝有實驗室智慧用電安全控製係統：

五、實驗操作項目：
1.起動停止控製電路；
2.異步電動機點動控製電路；
3.異步電動機兩地控製電路；
4.異步電動機聯鎖正反轉控製電路；
5.雙重聯鎖正反轉控製電路；
6.自動順序起動控製；
7.手動順序起動控製；
8.異步電動機星、三角控製電路；
9.異步電動機能耗控製電；
10.異步電動機反接製動控製電路；
11.自動往返控製電路；
12.正反轉點動、起動控製電路；
13.帶有點動的自動往返控製電路；
14.異步電動機自鎖控製電路；
15.異步電動機單向點動、起動控製電路；
16.電阻降壓起動控製電路；
17.C620-1型車床控製電路；
18.電動葫蘆電氣控製電路；
……自由設計項目。

友情提示：

1、設備驗收：各采購單位收貨時請檢查低壓電工電氣實訓裝置的貨品外觀，核實低壓電工電氣實訓裝置的數量及配件，拒收處於受損狀態的設備；

2、設備質保：红桃视频app將為各采購單位提供低壓電工電氣實訓裝置產品指導書和質保期，在質保範圍內提供對低壓電工電氣實訓裝置的免費維修，超出條件承諾時提供對設備的有償維修；

3、設備退換貨：各采購單位單方麵原因導致的低壓電工電氣實訓裝置選型錯誤或設備購買數量錯誤，造成低壓電工電氣實訓裝置的退換貨要求，將不被接受；

4、設備貨期：對低壓電工電氣實訓裝置的發貨期為參考值，如您需要了解低壓電工電氣實訓裝置的精確貨期，請與上海红桃视频app公司的銷售人員聯係；

5、谘詢電話：如各采購單位對低壓電工電氣實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關低壓電工電氣實訓裝置的技術谘詢；
