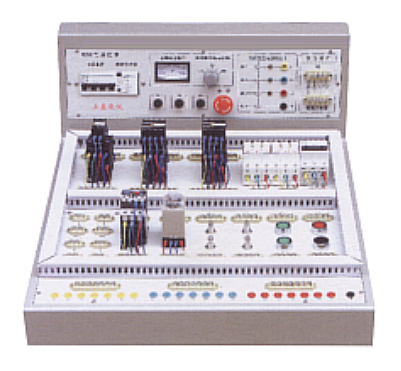

MY-201C維修電工電氣控製實訓箱

維修電工電氣控製實訓箱是根據勞動和社會保障部頒發的維修電工初中級考核培訓技能內容所列出的基礎電氣控製線路而研製的。該裝置具有通過實訓操作，能快速掌握該課程的實際應用技術與操作技能，可供學生進行技能實訓，學員可以達到職業技能鑒定中級水平。
二、功能特點：
1、將熔斷器、空氣開關、交流接觸器、時間繼電器、熱繼電器、按鈕開關、行程開關、接線排等各種實訓元器件集中安裝在一塊麵板上
2、所有器件的接線都在接線端子排上進行，避免了因長期在器件本身進行走線而導致元器件的損壞。
3、該裝置可放置在桌麵上，僅需三相四線電源接入就可使用。
三、技術指標：
1、輸入電壓：三相四線～380V±10% 50Hz
2、裝置容量：≤0.5kVA
3、外形尺寸：720mm×600mm×295mm
四、元器件配置清單：

序號	名稱	型號與規格	數量	品牌
1	三相漏電保護器	DZ47-63LEP10A4P	1隻	正泰
2	熔斷器座	RT18-32-3P	2隻	人民
3	交流接觸器	CJX2-0910（AC380V）	3隻	正泰
4	輔助觸頭	F4-22	2隻	正泰
	輔助觸頭	F4-11	1隻	正泰
5	熱繼電器	JRS1D-25/Z(0.63-1A)	1隻	人民
6	熱繼電器座	JRS1D-25座	1隻	人民
7	通電延時時間繼電器	ST3PA-B/AC380V（0~60S）	1隻	寶龍
8	時間繼電器座	PF-083A	1隻	寶龍
9	行程開關	JW2A-11H	4隻	正泰
10	按鈕開關	LAY-16Φ22Ⅱ-AR11 紅色	1隻	正泰
11	按鈕開關	LAY-16Φ22Ⅱ-AG11 綠色	2隻	正泰
12	按鈕開關	LAY-16Φ22Ⅱ-AB11 黑色	1隻	正泰
13	電阻	75Ω/75W	3隻	红桃视频app
14	電阻	10Ω/25W	1隻	红桃视频app
15	二極管	1N5408	4隻	進口
16	三相鼠籠式電動機	380V/180W（Δ/Y）	1台	红桃视频app

五、參考實訓項目：
1、三相異步電動機的直接啟動控製
2、三相異步電動機的點動正轉控製電路
3、三相異步電動機接觸器自鎖控製線路
4、接觸器聯鎖的三相異步電動機正反轉控製線路
5、按鈕聯鎖的三相異步電動機正反轉控製線路
6、雙重聯鎖的三相異步電動機正反轉控製線路
7、三相異步電動機星形/三角形起動手動控製線路
8、三相異步電動機星形/三角形起動自動控製線路
9、定子串電阻降壓啟動控製線路
10、三相異步電動機無變壓器半波整流能耗製動控製線路
11、三相異步電動機正反轉啟動能耗製動控製線路
12、工作台自動往返控製線路
13、三相異步電動機的多地控製

友情提示：
1、設備驗收：各采購單位收貨時請檢查維修電工電氣控製實訓箱的貨品外觀，核實維修電工電氣控製實訓箱的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app將為各采購單位提供維修電工電氣控製實訓箱指導書和質保期，在質保範圍內提供對維修電工電氣控製實訓箱的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的維修電工電氣控製實訓箱選型錯誤或設備購買數量錯誤，造成維修電工電氣控製實訓箱的退換貨要求，將不被接受；
4、設備貨期：對維修電工電氣控製實訓箱的發貨期為參考值，如您需要了解維修電工電氣控製實訓箱的精確貨期，請與上海茂育公司的銷售人員聯係；
5、谘詢電話：如各采購單位對維修電工電氣控製實訓箱有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關維修電工電氣控製實訓箱的技術谘詢；
