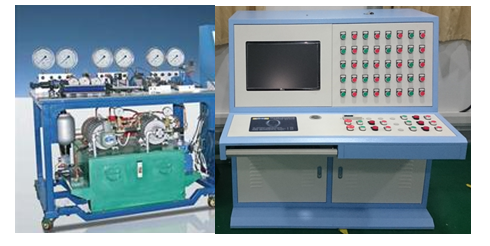

MYYA-34液压系统故障分析与排除实训考核装置

-以典型的组合机床液压系统为实训对象，培养学生熟悉和了解液压传动的工作原理和基本概念、元件的组成特点和应用、组合机床液压系统的组成等。初步掌握液压系统的调试、常见液压系统故障的处理和排除能力。同时本装置还配有智能人机操作考核系统，教师可以通过上位机或智能人机操作系统进行故障的设置，学生通过故障现象并结合具体的电路进行分析，最后通过智能人机交换系统进行故障的排除，以提高学生的综合能力。适合各职业院校机电类专业“液压传动”、“液压与气压传动”等课程的实训教学。

二、技术参数
1、输入电源：三相四线～380±10% 50Hz
2、工作环境：温度-10℃～+40℃相对湿度 ＜85%(25℃)
3、装置容量：＜2kVA
4、变量叶片泵：额定压力7Mpa,额定流量8L/min
5、电机：额定电压380V,额定功率1.5kW,转速1420r/min,绝缘 B
三、实验内容
1、组合机床液压回路的安装与调试实验
2、液压系统常见故障的分析与排除实验
(1) 模拟液压泵进油口过滤器堵塞
(2 )液压泵反转
(3 )液压泵进油管密封不良、阻力过大等常见故障
(4 )溢流阀阻尼孔堵塞、锥阀漏装、密封不良等常见故障
(5) 换向阀阀芯卡死、换向不到位、不换向等常见故障
(6) 减压阀运行中常见故障
(7) 节流阀小孔堵塞、节流性能不符合要求等常见故障
(8) 组合机床电气元件的常见故障
3、继电器组控制液压基本回路设计与连接实验
4、PLC控制液压回路动作实验
5、液压泵性能测试（压力流量检测）
四、功能特点
针对性强：可设置工业现场中液压系统一些常见的故障，锻炼学生分析问题和解决问题的能力。
安全性好：设有液压泵反转、液压泵吸油口堵塞及过载保护等功能，以防止长时间处于故障状态使设备零件损坏。
五、主要零部件单：

友情提示：
1、设备验收：各采购单位收货时请检查液压系统故障分析与排除实训考核装置的货品外观，核实液压系统故障分析与排除实训考核装置的数量及配件，拒收处于受损状态的装置；

2、设备质保：红桃视频app将为各采购单位提供液压系统故障分析与排除实训考核装置产品说明书内的质保条件和质保期，在质保范围内提供对的免费维修，超出条件承诺时提供对液压系统故障分析与排除实训考核装置的有偿维修；

3、设备退换货：各采购单位单方面原因导致的液压系统故障分析与排除实训考核装置选型错误或液压系统故障分析与排除实训考核装置购买数量错误，造成装置的退换货要求，将不被接受；

4、设备货期：对液压系统故障分析与排除实训考核装置的发货期为参考值，如您需要了解液压系统故障分析与排除实训考核装置的精确货期，请与红桃视频app的销售人员联系；

5、咨询电话：如各采购单位对液压系统故障分析与排除实训考核装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关液压系统故障分析与排除实训考核装置的技术咨询。
