MYHG-49C機泵拆裝實訓裝置

機泵拆裝實訓裝置-概述
本區域設有多種維護維修場景，配備與化工生產相適應的管路、機泵、換熱器、閥門、工段、塔器、反應釜設備及設備零部件，且搭配多種數字資源，將多種常用設備進行360°的虛擬模型仿真，可實現對機泵、換熱器、管路等多種常用維護維修設備的教學，能夠開展化工設備實物、總成、組件的拆裝及故障檢維修技能實訓與考核。

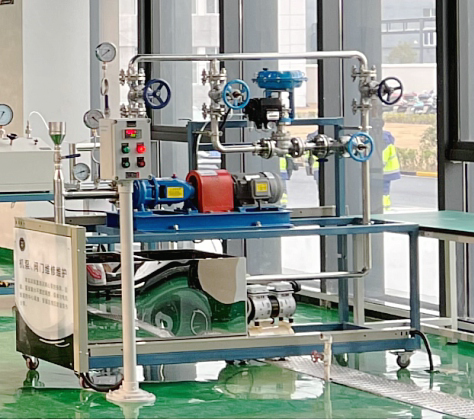

本裝置主要由單台工業離心泵以及配套備件、拆裝工具、工作台、工具材料貨架、工具箱等構成，不僅可以鍛煉離心泵拆解、組裝、校正能力，還可以實訓泵體的安裝，軸承、軸密封的更換檢維修作業項目。

二，技術參數
電源：三相五線 AC 380 V±10%  50Hz；
最大輸入總功率：3.5kW；
最大堵轉電流：50A；
額定輸入電流：10A；
漏電動作電流：≤30mA；
安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。
二 、特點：
1、裝置結構單元由化工生產常見的典型離心泵組成，包含電機、聯軸器及其配套備品備件，其中葉輪各包含一組閉式、半開式、開式，軸密封裝置各包含一套填料密封與機械密封，能夠讓學生直觀了解離心泵葉輪、蝸殼、軸承、密封、聯軸器、電機等組成單元與泵體結構，掌握離心泵工作原理與操作規程與操作注意事項。
2、 裝置能夠實際訓練學生拆卸和回裝離心泵：包含蝸殼、葉輪、泵軸的拆卸與回裝，泵軸、聯軸器與電機的組裝，泵安裝水平度的調整，泵體與電機安裝的中心調準，安裝完成後的盤泵作業等。
3、裝置可用於考察學生離心泵拆卸與回裝能力、備品備件選擇能力、泵安裝調整水平的能力、泵軸中心調整能力以及整體作業任務完成情況等業務素質，並包含相應培訓教材、操作方案與操作步驟以及對應的評分標準，便於考察學員對泵整體安裝熟知程度與操作能力。
4、裝置提供足量的備選配件、拆裝工具、運行檢驗等工具設備。
三、裝置主要配置
    1、本裝置要求配置，離心泵型號：IH50-32-125，轉速：2900r/min，流量：12.5(m3/h) 揚程：20(m)，功率：2.2KW
    2、裝置設備中凡是與介質接觸的管路、管件、閥門、泵，管道應符合化工管道標準。
    3、就地儀表精度要求不低於1.5級，變送器精度要求不低於0.5級。
    4、裝置配置不鏽鋼循環水槽，壁厚應不小於1mm，容積不小於80L，材質為不鏽鋼304。
    5、本裝置配置不同類型閥門，泵進口管道配置閘閥和過濾閥(規格DN50)，泵出口回路管道配置止回閥、截止閥、球心閥、閘閥等(規格DN40)，閥門材質不鏽鋼304。
6、裝置采用的螺絲均用不鏽鋼材料。
7、氣動調節閥：DN25
8、氣源：220V/1
9、配套工具
10、裝配台：1200*700*600MM
四、實訓項目：
1、鍛煉學生識讀離心泵結構圖的能力，讓學員深入了解掌握離心泵內部結構與組成、運行工藝、操作規程。
2、學員能根據提供的構造圖，準確識別離心泵以及其配套備品備件規格型號及數量，，其中包含葉輪、泵軸、密封與聯軸器等，並編製材料清單，並能根據材料清單正確領取所需材料。
3、學員能準確列出離心泵以及配套備品備件組裝所需的工具和易耗品等零件清單，並正確領取工具和易耗品。
4、學員能正確按步驟進行離心泵的組裝，掌握離心泵組裝與維護所常見工具的正確使用方法。
5、學員能正確按要求進行離心泵的安裝，掌握離心泵安裝時水平位置的調整、中心軸線的調整等方法。

---
