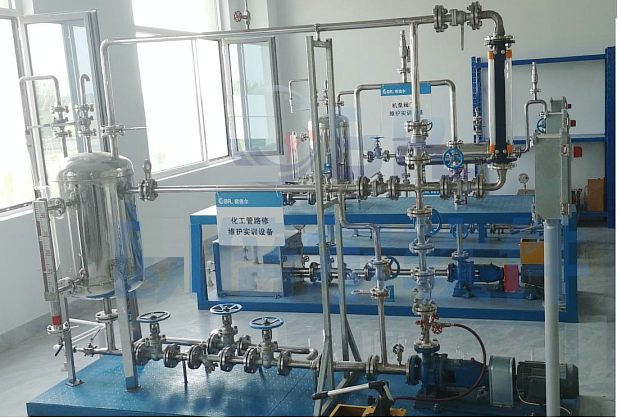

MYHG-36B管道拆裝實訓裝置

管道拆裝實訓裝置-概述
本區域設有多種維護維修場景，配備與化工生產相適應的管路、機泵、換熱器、閥門、工段、塔器、反應釜設備及設備零部件，且搭配多種數字資源，將多種常用設備進行360°的虛擬模型仿真，可實現對機泵、換熱器、管路等多種常用維護維修設備的教學，能夠開展化工設備實物、總成、組件的拆裝及故障檢維修技能實訓與考核。
本係統主要由水槽、泵、管道、閥門、儀表、拆裝工具、清洗設備、試壓設備、工作台、工具材料貨架、工具箱等構成，不僅可以鍛煉化工離心泵的拆裝能力、設備管路拆裝組合能力，還可以實訓工藝管路清洗、置換等安全作業項目，盲板抽堵、動火等特殊作業項目以及離心泵配套管路自動化儀表、閥門的安裝作業等。

二、特點：
1、裝置的結構單元包含化工生產中常用的離心泵、管路、管件、儀表、閥門等基本設施，能夠實際訓練學生拆卸和組裝能力。
2、裝置可用於考察學生離心泵及其管路配管、組裝能力，拆裝、檢維修能力，閥門、墊片、螺栓等配件選擇能力，管路清洗、置換等安全作業能力，盲板抽堵、動火等特殊作業能力，以及單機試運行等業務綜合素質，並包含有相應的培訓教材、操作步驟與綜合評分標準及方法。
3、整套係統能夠實現“教、學、做、訓、考”等一體化實驗教學流程。
4、裝置提供足量的備選配件、拆裝工具、運行檢驗等工具設備。
本裝置將流體輸送及管路拆裝有機結合，配合泵、閥與管道的拆裝，有效鍛煉化工操作工及化工設備維修工的基本操作及動手維修的能力。
5、裝置設備堅實、耐用，經常拆裝的部件耐受性強，用於學生長期使用，並提供更新設備。
三、裝置功能
1、用於訓練學生拆卸和組裝化工生產常見的管路、管件等。
2、係統便於考察學生的選擇配件能力、拆裝能力、裝置運行情況、完成任務情況等，有相應的判斷標準及方法。
3、係統提供足夠的備選配件、拆裝工具、檢驗運行的設備等。
4、經常拆裝的部件必須堅實、耐用，便於學生長期使用，並能提供更新設備。
5、能進行管線的組裝。
6、能進行管道的試壓。
7、能進行管線的拆除。
8、能做到管路拆裝過程中的安全規範。
9、截止閥，止回閥，安全閥，球閥等，以便學生學習不同閥門的構造和安裝方法；裝置具有可根據流程圖、管道布置圖的要求進行液體輸送裝置的組裝、調試檢驗，以及調試檢驗合格後進行的流體輸送設備開車、停車、正常運行功能
10、整體裝置易於拆裝組合，適合反複拆裝，可靠耐用；
11、管路連接應包括螺紋連接、法蘭連接等多種方法，連接的管件應包括常見的彎頭、三通、活接、管帽（堵頭）等多種類型；
12、裝置包括常用不少於四種不同類型閥門
13、配置的儀表應包括流量計、壓力表、真空表、溫度計等；
14、本裝置進行雙泵串並聯兩種不同安裝及操作運行；
四、裝置主要配置要求
    1、本裝置要求配置，離心泵型號：IH50-32-125，轉速：2900r/min，流量：12.5(m3/h) 揚程：20(m)，功率：2.2KW
    2、裝置設備中凡是與介質接觸的管路、管件、閥門、泵，管道應符合化工管道標準。
    3、就地儀表精度要求不低於1.5級，變送器精度要求不低於0.5級。
    4、裝置配置不鏽鋼循環水槽，壁厚應不小於1mm，容積不小於80L，材質為不鏽鋼304。
    5、本裝置配置不同類型閥門，泵進口管道配置閘閥和過濾閥(規格DN50)，泵出口回路管道配置止回閥、截止閥、球心閥、閘閥等(規格DN40)，閥門材質不鏽鋼304。
    6、裝置采用的螺絲均用不鏽鋼材料。
三、管路拆裝設備對象係統

分項	說明
裝置功能	1．強化手動操作技能訓練。
	2．考察學生全麵分析係統、辨別正誤和迅速決策等能力，在實踐中結合了識圖能力、出具規範清單、安全操作等各項理論功底的考察。
	3．配套流體輸送機械、化工儀表和機械製圖等多門課程的教學實踐，如管道流動阻力、管件識辨、離心泵特性、流量計安裝和四大化工參量的安裝、檢測、顯示等
設計參數	液體流量：0～10m3/h。
	液體溫度：常溫。
外形尺寸	對象部分：4000×800×2000 (長×寬×高mm)，鋼製噴塑底座。
	測控部分：開關盒集成於對象部分之上。
	外配設備：無。
公用工程	水：裝置自帶貯水罐，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束後排空即可。
	電：電壓AC380V，功率2kW，三相四線製（三火線一零線）。
	氣：無。
實驗物料	清潔自來水
象組成	不鏽鋼儲水罐：帶貯水排空底閥，進水管路設置專用接口。
	循環水泵：機械密封臥式連軸化工泵供電：三相380VAC ，功率：2.2kW。

	水泵進口管路： DN50，配合法蘭安裝閥門及過濾器。
	水泵出口管路：，DN32及DN40，配合法蘭安裝閥門。
	安全泄壓管路： DN15。
	電源設備：布線槽，帶漏電保護的空氣開關盒。
儀控檢測係統	變量	檢測機構	顯示機構	執行機構
	離心泵進口壓力	指針式壓力表：精度：1.5%FS	壓力表就地顯示	無
	離心泵出口壓力	指針式壓力表：精度：1.5%FS	壓力表就地顯示	管路出口閘閥（手動）
	流體流量	LZB-40轉子流量計：精度1.5%FS	流量計就地顯示	管路出口閘閥（手動）
	流體溫度	雙金屬溫度計：精度：1.5%FS	溫度計就地顯示	無
金工件組成	底座	鋼製3mm花紋板噴塑
		50X100方鋼、5#槽鋼	20米
	儲罐	Φ450 X 680，不鏽鋼材質	1台
	進口管路	鋼管	DN50
	出口管路	鋼管	DN32
		三通及彎頭	1組
	其他	法蘭	1組
		活接	1組
電氣組成	電氣元件		數量
	電源插頭、4P空氣開關、8路開關盒、按鈕等		1組
