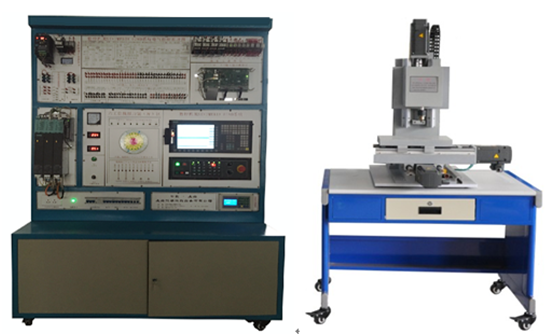

MYK-04A數控機床四合一電氣控製與維修實訓台

數控機床四合一電氣控製與維修實訓台-可以使學生掌握數控機床係統控製原理、電氣設計方法、元器件的選擇數控車床、車削中心、銑床銑削加工中心電氣安裝及調試、故障診斷維修、零件程序編製及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該實訓台采用開放式結構、模塊化設計，既可用於教學、也可用於課程設計、畢業設計和實訓，有利於提高學生設計數控機床電氣控製係統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。（係統采用：SINUMERIK 828D）
二、技術參數：
1、輸入電源：AC380V（三相五線製）、50HZ
2、故障考核:28項
3、工作環境：溫度-20⁰C～40⁰C
4、整機容量：≤2kVA；
5、實驗台尺寸：
（1）：實訓屏規格：長×寬×高=1370 mm×750 mm×1850 mm；
（2）：半實物含桌：長×寬×高=1000 mm×600 mm×1450 mm；
6、半實物實訓數控機床采用高精度工業線SBR直線導軌、進口滾珠絲杆、工作台尺寸:370×200mm、X、Y（C）、Z行程：350×200×200mm、主軸夾頭可夾持：1～16mm的刀具，可對有機玻璃、塑料等材料進行銑削加工，具有真實數控機床的機械運動，X、Y（C）、Z進給軸采用伺服電機驅動，並設計有正負限位，參考點等開關，主軸采用三相異步電機和編碼器組成，由變頻器驅動實現無級調速控製。
三、產品結構（控製櫃部份）
1、控製櫃整體外殼為鐵質鈑金噴塑結構，堅固耐用。輸入三相四線製380V交流電源。
2、櫃體下麵部分設計有兩扇活動門，打開門裏麵空間寬敞，可安放儀器或其它物品。
3、櫃體中間部分：
（1）、左邊裝有總電源開關帶漏電保護功能，總電源指示、風機開關等；
（2）、右邊安裝有智能故障考核係統，該係統可設置數控機床28個典型的電氣故障。考核係統采用智能考核的方式，並具有聯網的功能。故障可通過計算機設置，也可在智能考核終端上設置。學生對故障現象進行分析，在考核終端上輸入相應的故障代碼進行故障排除，多台設備可通過無線網絡和上位機進行聯網，對教師登陸、學生考試、故障題庫、分別設置集中管理。並能對考試結果進行分析評估、存檔、打印。
4、櫃體上麵部分是控製台的主控製區域，分十個控製單元：
⑴ 數控係統控製單元：控製台采用SINUMERIK 828D係統。
⑵ 伺服進給驅動控製單元： X、Y(C)、Z三個軸控製子單元。每個單元把各連接端子引到麵板上，通過連接線的連接並可控製進給電機運行，方便學員進行操作連接。
⑶ 三相變頻控製單元：本單元把各連接端子引到麵板上，通過連接線的連接可控製電機運行，實現無級調速，方便學員進行操作連接。
⑷ 數控機床控製線路全局圖：把數控機床的強電控製部分、繼電器控製部分、數控係統的輸入/輸出部分全部展示出來，作為一個示範，以便學員能更加方便操作維修機床。
⑸ 數控係統輸入/輸出控製單元：全麵剖析數控係統控製機床的原理與特點，主軸變頻信號模擬量輸出控製、主軸編碼器信號、冷卻控製、機床零點信號控製、機床限位信號控製等。
⑹ 強電元器件安裝區：把所有強電元器件統一安裝在此處，如：交流接觸器、直流繼電器、保險管、三相滅弧器等。
⑺ 強電輸出單元：把強電部分通過端子座引出，通過延長連接線對各單元進行連接。
⑻ 開關控製和電壓電流指示單元：通過電壓表和電流表來檢測電源工作情況；用開關來控製及保護電路。
（9）六工位刀庫單元：具有銑削加工中心鬥笠式模擬換刀功能，車削中心六工位換刀功能。
（10）故障考核模塊：通過故障考核模塊，老師可以隨意給學生設定故障，讓學生通過現象排除故障。
（半實物機床部份）：

工作台麵積	≥370×200mm
T型槽	10×3mm
工作台最大承重	30Kg
X軸行程/導軌/滾珠絲杠形式	≥350mm/線軌/進口滾珠絲杆
Y軸行程/導軌/滾珠絲杠形式	≥200mm/線軌/進口滾珠絲杆
Z向行程/導軌/滾珠絲杠形式	≥200mm/線軌/進口滾珠絲杆
X向快速移動速度	伺服：3m/min
Y向快速移動速度	伺服：3m/min
Z向快速移動速度	伺服：3m/min
主軸電機功率	≥0.37Kw
主軸轉速（變頻）	≥50～2800rpm（無級調速）
選用刀具直徑範圍	1～16mm
定位精度	±0.015mm
重複定位精度	±0.01mm
數控係統控製軸數	≥3軸

四、基本實驗實習項目:

3.1：車床部份：
1、機床編程操作，加工模擬實驗
2、X、Z軸交流伺服單元控製實驗
3、四工位電動刀架自動換刀原理實驗
4、螺距誤差補償實驗
5、交流變頻器應用實驗
6、係統安裝、調試實驗
7、數控機床故障診斷實驗
8、數控各單元的連接，控製實驗
9、數控機床超程限位實驗
10、機床參考點的設置實驗
11、車螺紋、攻螺紋模擬實驗
12、數控車床的冷卻與照明實驗
13、係統數據備份和更換
3.2：銑床部份：
1、主軸變頻單元的調試運行與故障診斷實驗
2、X、Y、Z軸伺服電機驅動控製實驗
3、全數字交流伺服電機運行與故障診斷實驗
4、數控銑床電氣控製設計與分析實驗
5、三座標平台正負限位、零點實驗
6、手輪（手搖脈衝發生器）實驗
7、數控銑床係統操作與編程實驗
8、絲杆螺距誤差補償實驗
9、銑床USB、網口通訊實驗
10、銑床DNC加工實驗
11、數控銑床故障設計排除考核
12、係統數據備份和更換
3.3：車削加工中心部份：
1、機床編程操作，加工模擬實驗
2、X、Z、C軸交流伺服單元控製實驗
3、六工位模擬刀架自動換刀原理實驗
4、螺距誤差補償實驗
5、交流變頻器應用實驗
6、係統安裝、調試實驗
7、數控機床故障診斷實驗
8、數控各單元的連接，控製實驗
9、數控機床超程限位實驗
10、機床參考點的設置實驗
11、車螺紋、攻螺紋模擬實驗
12、係統數據備份和更換
3.4：銑削加工中心部份：
1、主軸變頻單元的調試運行與故障診斷實驗
2、X、Y、Z軸伺服電機驅動控製實驗
3、全數字交流伺服電機運行與故障診斷實驗
4、數控銑削加工中心電氣控製設計與分析實驗
5、六工位鬥笠式模擬刀庫實驗
6、三座標平台正負限位、零點實驗
7、手輪（手搖脈衝發生器）實驗
8、數控銑削加工中心係統操作與編程實驗
9、銑削加工中心USB、網口通訊實驗
10、數控銑削加工中心DNC加工實驗
11、數控銑削加工中心故障設計排除考核
12、係統數據備份和更換
五、配置清單：

序號	材料名稱與規格型號	數量	單位
1	數控係統（采用SINUMERIK 828D）	1	台
2	數控係統控製卡（車削版、銑削版）	各1	張
3	機床實訓控製台（采用鐵質鈑金噴塑結構）	1	台
4	半實物實訓機床（三坐標）	1	台
5	手搖脈衝發生器（手輪、軸選、倍率開關）（懸掛在實訓櫃上）	1	台
6	模擬冷卻泵電機	1	台
7	三相交流伺服電機（1FK係列）(安裝在半實物機床上)	3	台
8	交流伺服單元（書本型，安裝在麵板上）	3	台
9	X、Y（C）、Z軸正負限位、機床回零開關(安裝在半實物機床上)	3	隻
10	變頻主軸電機和編碼器(安裝在半實物機床上)	1	套
11	I/O板（安裝在麵板上）	1	塊
12	分線器(FS-50BB) （安裝在麵板上）	1	塊
13	電壓表6L2（0～450V）（安裝在麵板上）	1	隻
14	電壓表85L17（0～450V）（安裝在麵板上）	1	隻
15	24V數字直流電壓表（安裝在麵板上）	2	隻
16	滅弧器31TX1-31A03（安裝在麵板上）	1	隻
17	交流接觸器CJX1-22（正泰）（安裝在麵板上）	5	隻
18	直流繼電器MY2N（安裝在麵板上）	11	隻
19	KT18-32（安裝在麵板上）	3	隻
20	斷路器DZ47-60（安裝在麵板上）	3	隻
21	漏電保護器DZ47LE-32（安裝在櫃上）	1	隻
22	EL（安裝在麵板上）	1	隻
23	風機（安裝在櫃內）（安裝在麵板上）	1	隻
24	急停開關（驅動）（安裝在副麵板上）	1	隻
25	工作燈開關（安裝在麵板上）	1	隻
26	單相電源插座（安裝在櫃上）	1	隻
27	RS232通訊模塊（安裝在櫃側麵）	1	隻
28	電源指示燈（安裝在櫃上）	1	隻
29	信號連接線（安裝在麵板上）	1	套
30	強電連接線（安裝在麵板上）	1	套
31	直流24V開關電源（安裝在櫃內）	1	台
32	650W控製變壓器（安裝在櫃內）	1	台
33	西門子電抗器（安裝在櫃內）	1	台
34	12W控製變壓器（安裝在櫃內）	1	台
35	程序鎖（安裝在副麵板上）	1	隻
36	程序鎖鑰匙	2	把
37	CAD/CAM軟件光盤	1	張
38	SINUMERIK 828D編程與操作說明書	1	本
39	SINUMERIK 828D故障診斷說明書	1	本
40	SINUMERIK 828D安裝調試說明書	1	本
41	實訓台指導書	1	本
42	智能故障硬件與軟件	1	套

友情提示：
1、設備驗收：各采購單位收貨時請檢查數控機床四合一電氣控製與維修實訓台的貨品外觀，核實的數控機床四合一電氣控製與維修實訓台數量及配件，拒收處於受損狀態的數控機床四合一電氣控製與維修實訓台；
2、設備質保：红桃视频app將為各采購單位提供數控機床四合一電氣控製與維修實訓台說明書，在質保範圍內提供對數控機床四合一電氣控製與維修實訓台的免費維修，超出條件承諾時提供對數控機床四合一電氣控製與維修實訓台的有償維修；
3、設備退換貨：各采購單位單方麵原因導致數控機床四合一電氣控製與維修實訓台的選型錯誤或購數控機床四合一電氣控製與維修實訓台數量錯誤，造成數控機床四合一電氣控製與維修實訓台的退換貨要求，將不被接受；
4、設備貨期：對數控機床四合一電氣控製與維修實訓台的發貨期為參考值，如您需要了解數控機床四合一電氣控製與維修實訓台的精確貨期，請與上海红桃视频app（yù）公司的銷售人員聯係；
5、谘詢電話：如各采購單位對數控機床四合一電氣控製與維修實訓台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關數控機床四合一電氣控製與維修實訓台的技術谘詢。
