MYCN-33空氣水地源熱泵係統模擬平台

一、空氣水地源熱泵係統模擬平台-概述
1、空氣/水/地源熱泵係統實平台裝置是能源利用工程技術，它可以實現空氣源、水源、地源、熱泵等係統組成，並且還能節省相當可觀的運行費用。達到的優點
2、平台集成：空氣源熱泵係統、水源熱泵係統、地源熱泵係統、製冷熱泵等四類係統組成，

二、技術參數
1、工作電源：三相五線製 AC 380V±10% 50Hz
2、安裝尺寸：長×寬×高200×800×220cm()
3、整機容量:最大供冷量：5kW；
4、最大輸入總功率：6.5kW；製冷額定功率：3.8kW； 最大堵轉電流：50A；
5、製熱額定功率：2.0kW 額定輸入電流：7A；     6、循環風量：700m3/h；製冷劑：R22；
三、係統功能特點
1、空氣源熱泵係統：
是基於製冷熱泵壓縮機高效工作過程中，利用製冷係統中換熱器的熱泵原理與介質之間的熱交換來完成，利用水的導熱性來實現熱泵過程。
2、水源熱泵係統：
  水源熱泵係統利用的地下水資源對熱泵機散熱冷卻。實現與大地之間的熱交換，係統是一個密閉的閉路循環係統，他是一項可持續發展的建築節能新技術。
3、地源熱泵係統：
地源熱泵係統是通過導熱介質溶液在埋入地下的循環係統中流動，實現與大地之間的熱交換，係統是一個密閉的閉路循環係統，他是一項可持續發展的建築節能新技術
4、製冷熱泵：
是利用工業化學機與械運動，通過製冷係統的能量轉換，達到製冷或者製熱的過程。實現與物質或者空氣之間的熱交換。
土-氣型地源熱泵機組室內換熱係統, 該種室內換熱係統的製冷和供熱都是通過對空氣的降溫或升溫實現的。
四、係統組成

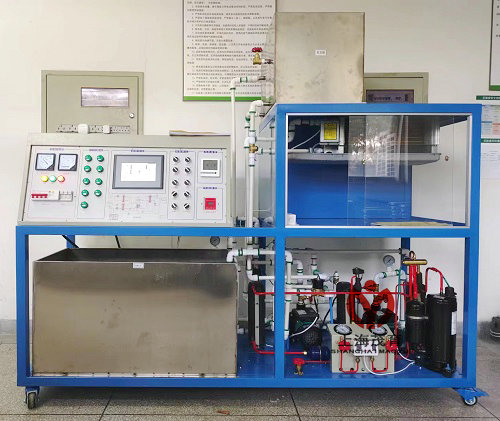

設備整體與實際地源熱泵中央空調係統結構相同，采用開放式鋼框架結構，各部件布局合理操作方便。控製係統由電控櫃、可編程控製器、壓力采集模塊、溫度采集模塊、數據采集點、PLC編程軟件、中央空調組態監控軟件組成。
1、地源熱泵製機組
由2P壓縮機、冷凝器、儲液罐、熱力膨脹閥、視液鏡、幹燥過濾器等組成。管路中視液鏡可觀察製冷劑狀態等設備組成。為整機係統提供冷源，采用一套分水器對冷量進行分配調節。
  2、 室外熱交換器：
放地耦管換熱方式，盤管與室內循環水換熱係統形成閉式係統。利用地下水中熱量的閉路循環係統，它通過循環液體在封閉地下埋管中的流動，實現係統與大地之間的換熱。
3、主機係統
整個中央空調采用PLC作為主控機，由計算機通過通信線與PLC進行通信，從而控製整個空調的運行，也可通過網絡實現遠程控製。空調的運行參數由傳感器及變送器進行采集，並通過A/D模塊轉換後送入PLC中，再由PLC送到計算機中進行實時顯示監控。
冷水機配置表

編號	名稱	單位	數量	說明
1	壓縮機（2P）壓縮機	台	1
2	高低壓力控製器	隻	1
3	低壓表	隻	1	3.8MP
4	高低壓表	隻	2
5	過濾器	個	1
6	視液鏡	個	1
7	低壓表	隻	1	1.8MP
8	膨脹閥	隻	1
9	模擬水井（鋼製）	台	1	不鏽鋼
10	地耦管換熱器	個	1	不鏽鋼
11	熱泵換熱器	個	1	不鏽鋼
12	四通閥	套	1
編號	名稱	單位	數量	說明
1	地耦水係統
2	媒水係統
3	熱水係統
4	水管組件	套	1
5	水泵	台	1

五、空氣水地源熱泵係統模擬平台-實訓項目要求
1、空氣熱泵機組的原理與結構組成
2、地源熱泵機組的原理與結構組成
3、水源熱泵機組的原理與結構組成
4、熱泵機組的原理與結構組成
5、空調係統電氣自動控製
6、空調係統夏季運行工況調試
7、空調係統冬季運行工況調試
8、掌握地源熱泵機組拋放地耦管換熱方式構成
9、掌握地源熱泵機組土-氣型地源熱泵機組室內換熱係統, 方式構成

---
