MY-88現代建築暖通綜合實訓係統

現代建築暖通綜合實訓係統-是按照職業及本科院校的教學和實訓要求研發的產品。本裝置將中央空調微型化,同時保持整個中央空調係統的完整性和合理性。本實訓台能單獨演示中央空調夏天製冷、冬天製熱循環。適合高等職業院校、中等職業學校及本科院校的機電技術應用、電氣運行與控製、電氣技術應用、製冷空調設備運用與維修等專業的《製冷空調機器設備》、《製冷空調裝置的安裝操作與維修》、《製冷空調自動化及機電一體化》、《製冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。
二、
係統特點:
1.、控製器采用可編程控製器,擁有成熟的專業技術和廣闊的市場背影,產品緊貼實際應用和先進技術,實用性強
2.、控製平台有熱過載保護、過流保護、漏電保護、接地保護等多重保護機製
3.、控製係統能體現真實的供水係統,有自動和手動控製兩種方式,當自動控製失效時,係統由手動控製方式運行
4.、控製對象采用不鏽鋼、鋁型材等組成,保證不生鏽、不易老化;模擬現實生活中的大廳和房間,動力係統由專用水泵構成,其中2台冷卻水水泵、1台換熱水泵、2台冷凍水水泵,能夠實現給模擬大廳和模擬房間製冷和供暖的水係統循環。

三、技術參數:
1、輸入電源:三相五線~380V±10%  50Hz
2、製冷劑/用量:R22 2kg
3、風機盤管:350m3/h
4、外形尺寸:00cm×200cm×210cm
5、冷卻循環水泵:38L/min  揚程10米
6、冷凍循環水泵:38L/min  揚程10米
7、供熱循環水泵:38L/min  揚程10米
8、模擬鍋爐:功率:1500W  容量:60L
9、係統保護:具有高低壓力、過熱保護裝置
10、安全保護:具有電壓型、電流型漏電保護裝置,安全符合國家標準
三、
係統組成

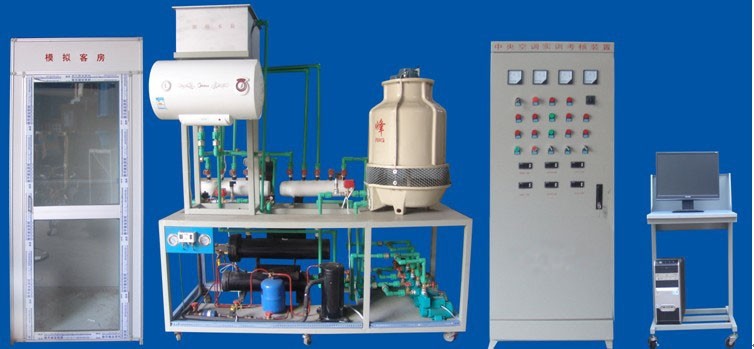

實訓裝置由電氣控製櫃、實訓對象、模擬房間、模擬大廳、測量儀表等組成:
1. 電氣控製櫃
采用鐵質雙層亞光密紋噴塑結構,結構堅固。前門采用透明設計,可觀察到指示儀表、操作旋鈕、PLC控製器、係統流程圖、執行部件工作指示、
交流接觸器及熱保護器等控製元件。共分為三層鐵質麵板,最上麵層為電網電壓指示、壓縮機電流指示、水泵電流指示、帶燈保險絲、操作旋鈕
及溫度指示。第二層為PLC控製器及係統流程圖,PLC控製器采用西門子224主機、EM231模擬量擴展模塊、EM223數字量擴展模塊、對應執行部件
工作狀態指示燈等組成。最下麵層為執行器件,主要由交流接觸器、過熱保護器組成,分為主回路以三相四線380V電壓為主,控製回路以交流
220V電壓為主。
2. 實訓對象
實訓對象采用不鏽鋼鋼架製成,係統由製冷機組、冷卻水係統、媒水水係統、供暖係統等組成。
1) 製冷機組:包括1台3匹旋轉式壓縮機、殼管式冷凝器、幹式蒸發器、儲液罐、內平衡式熱力膨脹閥、幹燥過濾器等組成,管路中還設有操作手閥、高低壓力控製器、壓力表等實訓所必需的部件;此外,管路中設有視液鏡可觀察製冷劑狀態;同時設有明顯的顏色標識,高壓管路部分為紅色標識,低壓管路部分為藍色標識,並套有保溫材料。
2) 冷卻水係統:包括1台3T玻璃鋼冷卻塔、2台冷卻水泵(1台常用、1台備用)、水流開關、Y型過濾網、閘閥、單向閥等組成。
3) 媒水水係統:包括2台媒水水泵(1台常用、1台備用)、分水器、集水器、電磁閥、水流開關、Y型過濾網、閘閥、單向閥等組成。
4) 供暖係統:包括1台電加熱水器、1台換熱水泵、1套板式換熱器、Y型過濾器、安全閥等組成。
3. 模擬房間
模擬房間采用30×30工業鋁型材和鋁塑板組裝而成,模擬房間外型尺寸為100cm×100cm×215cm,房間內部安裝有數顯溫度控製控器、臥式暗裝式風機盤管、鋁合金百葉風口等組成。
4. 模擬大廳
模擬房間采用30×30工業鋁型材和鋁塑板組裝而成,模擬大廳外型尺寸為100cm×200cm×215cm,房間內部安裝有數顯溫度控製控器、新風處理係統(臥式暗裝式風機盤管、鋁合金百葉風口、電動風量調閥、回風口、新風口等組成。
5. 測量儀表
1)電氣控製櫃監測儀表參數:交流電壓表量程0~450V;交流電流表量程0~30A;交流電流表量程0~5A。
2)製冷係統監測儀表參數:耐震真空壓力表量程-0.1~1.5MPa、-0.1~3.5Mpa;高低壓力控製器:
高壓0.8~3.0Mpa、低壓0.1~0.4Mpa。
3)媒水水係統監測儀表參數:徑向壓力表量程0~0.16 Mpa
四、實訓項目
1、中央空調的硬件設備的孰悉
2、中央空調的啟動、運行、調試技術的實訓
3、中央空調運行工作情況、運行參數檢測分析
4、中央空調控製原理的認識
5、PLC可編程控製器編程
6、數據采集技術的應用
7、組態技術應用
8、網絡技術的應用(遠程控製)
9、傳感器及變送器安裝和使用
