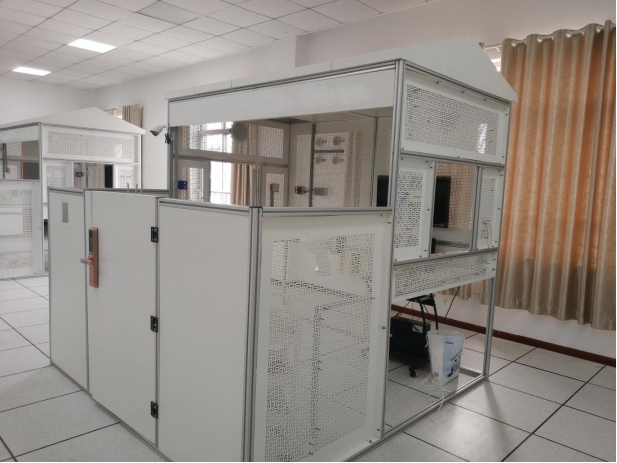

MYLY-42E智能家居綜合實訓裝置

智能家居綜合實訓裝置-主要組成：
智能家居實驗係統為一套標準兩室一廳智能家居實驗平台。包含七大家庭控製中心（門庭控製中心、客廳控製中心、廚房餐廳控製中心、衛生間過道控製中心、主臥室控製中心、次臥室控製中心、陽台控製中心），以及一套智能家居管理軟件。
七大家庭控製中心通過以太網與家庭信息互聯處理中心聯係，達到家庭安全防護係統、網絡服務係統和家庭自動化係統組成的家庭綜合服務與管理集成係統的目的，從而實現全麵的安全防護、便利的通訊網絡以及舒適的居住環境的家庭住宅。
部分家庭控製中心說明
（1）餐廳、廚房控製中心
餐廳、廚房控製中心包含智能家居控製器、多功能麵板、節能燈、排氣扇、智能插座、電飯鍋、電茶壺、煙火災探測器、可燃氣體探測器。多功能麵板控製燈及排氣扇；煙火災探測器、可燃氣體探測器配合組成安防係統；智能插座控製和采集電飯鍋、電茶壺的電源和電量信息，可合理分配用電負荷。多功能麵板和智能插座通過總線與智能家居控製器通訊，也可獨立工作。
（2）衛生間、過道控製中心
衛生間、過道控製中心包含智能家居控製器、多功能麵板、節能燈、排氣扇、智能插座、洗衣機、電熱水器。多功能麵板控製燈及排氣扇；煙火災探測器、可燃氣體探測器配合組成安防係統；智能插座控製和采集洗衣機、電熱水器的電源和電量信息，可合理分配用電負荷。多功能麵板和智能插座通過總線與智能家居控製器通訊，也可獨立工作。
（3）主臥室控製中心
主臥室控製中心包含智能家居控製器、擴展模塊、觸摸屏、多功能麵板、智能調光開關、紅外轉發器、空調電視機、智能插座、智能光強及溫濕度計、電動窗戶及電動窗簾。觸摸屏與智能家居控製器通訊，可實現遙控、遙信、遙調及情景模式的設定；智能調光開關調節白熾燈的亮度、也可通過總線與智能家居控製器通訊，通過情景模式智能調節白熾燈的亮度；紅外探測器配合組成安防係統；智能插座控製和采集相關用電設備電源和電量信息，可合理分配用電負荷；智能光強及溫濕度計顯示采集主臥室溫濕度及光照度，並通過總線傳遞給智能家居控製器；電動窗簾、電動窗戶配合陽台控製中心的風雨探測器、光強及溫濕度計自動開合窗簾及窗戶，並通過總線與智能家居控製器通訊。
（4）次臥室控製中心
次臥室安裝配置控製中心，包含智能家居控製器、觸摸屏、多功能麵板、節能燈、智能插座、洗衣機、電熱水器。觸摸屏通過總線與智能家居控製器通訊，可實現遙控、遙信、遙調及情景模式的設定；多功能麵板控製燈；智能插座控製和采集相關用電設備電源和電量信息，可合理分配用電負荷；多功能麵板和智能插座通過總線與智能家居控製器通訊，也可獨立工作。
（5）門庭控製中心
門庭控製中心安裝包含智能家居控製器、多功能麵板、節能燈、門鈴、攝像頭。多功能麵板控製節能燈；智能家居控製器控製門鈴；攝像頭連接路由器；
（6）客廳控製中心
客廳控製中心安裝包含智能家居控製器、多功能麵板、節能燈、空調電視機、智能插座、紅外轉發器、路由器。多功能麵板控製節能燈的開啟和關閉、也可通過與智能家居控製器通訊開啟和關閉；智能插座控製和采集相關用電設備電源和電量信息，可合理分配用電負荷；紅外轉發器可控製電視機和空調的遠程開啟和關閉，路由器提供家庭WIFI組裝應用，用於設備聯網和攝像頭連接。
（7）陽台控製中心
陽台控製中心安裝包含智能家居控製器、多功能麵板、節能燈、風雨探測器、智能溫濕度計。多功能麵板控製節能燈，可以通過智能家居控製器進行聯網控製，風雨探測器檢測是否有風雨、智能溫濕度計監測溫濕度通過智能家居控製器進行數據上傳。
二、能夠完成的實驗科目：
1.搭建基本框架
（1）係統組成和基本原理認識
（2）係統布局、安裝和綜合布線
（3）各傳感單元的測試
（4）各智能單元的測試
（5）係統網絡搭建、網絡配置和測試2.智能模塊實驗（本地控製）
（1）HOME-STM32 智能家居控製器基礎實驗
1.1 GPIO 通用IO 口蜂鳴器實驗
1.2 十路隔離IO 輸入-EXTI 中斷實驗
1.3 八路IO 繼電器輸出實驗
1.4 Systick 係統滴答定時例程實驗
1.5 普通定時器TIM1—TIM8 實驗
1.6 IWDG 看門狗係統定時複位實驗
1.7 通用定時器TIMx 實驗
1.8 SPIFLASH(SST25VF016B)讀寫例程實驗
1.10 USART 通信實驗DMA 串口通信實驗
1.11 係統通信實驗
（2）HOME-AC DIMMER 交流調光燈實驗
2.1 脈衝編碼開關原理及計數實驗
2.2 脈衝編碼開關控製調光燈的亮度實驗
（3）HOME-INFR 熱釋電模塊實驗
3.1 人體紅外熱釋電感應實驗
（4）HOME-INFRARED 紅外轉發器實驗
4.1 紅外發射實驗
4.2 紅外接收實驗
4.3 基於IIC 存儲器讀寫實驗
4.4 空調、電視機紅外遙控實驗
（5）HOME-LIGHT 多功能麵板實驗
5.1 基於TS04 觸摸按鍵控製實驗
5.2 LED 燈及白熾燈的開關控製實驗
（6）HOME-SOCKET 智能插座實驗
6.1 基於空調、洗衣機、電茶壺、電飯煲控製及電能檢測綜合實驗
（7）HOME-MOT 窗簾窗戶模塊實驗
7.1 電動窗簾控製實驗
7.2 電動窗戶控製實驗
7.3 基於電動窗簾窗戶聯合控製綜合實驗
（8）HOME-RS485 RS485 擴展實驗
8.1 RS485 通信擴展實驗
（9）HOME-TEMP 溫濕度光強模塊實驗
9.1 基於TSL2561T(IIC)傳感器的光強測量實驗
9.2 基於DHT11 傳感器的溫濕度測量實驗
9.3 光強、溫濕度及時鍾實時顯示綜合實驗3.係統連網實驗（遠程監控）
（1）上位機軟件的安裝及使用說明
（2）開關量傳感單元連網實驗
開光量實驗（紅外、煙霧探測器、玻璃破碎、風雨光感應器等）
（4）智能單元連網實驗（交流調光燈、電動窗簾窗戶等）
（5）網絡攝像頭連網實驗
（6）基於MCGS 觸摸屏和Labview 同步顯示和控製的單個房間連網係統實驗
（7）基於MCGS 觸摸屏和Labview 同步顯示和控製多個房間連網係統實驗
（8）用戶自己可以擴展做各種情景模式（回家模式、度假模式、睡覺模式等）
三、技術參數：
1、輸入電源：單相AC220V±10%，50±2%Hz；
2、整機容量：≤2kVA；
3、網孔板模擬安裝房間：400cm*200cm*200cm；
4、實驗台上裝置提供 RS-485 和以太網兩種通訊接口；
四、設備配置清單：

序號	控製中心名稱	裝置名稱	數量	備注
1	餐廳廚房控製中心	智能家居控製器	1
		多功能麵板	1
		節能燈控製主板	1
		排氣扇控製主板	1
		節能燈	1
		排氣扇	1
		智能插座主板	1
		電飯鍋	1
		電茶壺	1
		煙火探測器	1
		可燃氣體探測器	1
		空開、漏電保護	1
		電源/5A	1
2	衛生間過道控製中心	智能家居控製器	1
		多功能麵板	1
		節能燈控製主板	1
		排氣扇控製主板	1
		節能燈	1
		排氣扇	1
		智能插座主板	1
		洗衣機	1
		電熱水器	1
		空開、漏電保護	1
		電源/5A	1
3	主臥室控製中心	智能家居控製器	1
		擴展模塊	1
		觸摸屏	1
		多功能麵板	1
		節能燈控製主板	1
		節能燈	1
		智能調光開關	1
		紅外轉發器	1
		空調電視機	1
		智能插座（2個）	2
		智能光強計	1
		智能溫濕度計	1
		電動窗戶及主板	1
		電動窗簾及主板	1
		風雨探測器	1
		空開、漏電保護	1
		電源/5A	1
4	次臥控製中心	智能家居控製器	1
		觸摸屏	1
		多功能麵板	1
		節能燈控製主板	1
		節能燈	1
		智能插座主板	1
		洗衣機	1
		電熱水器	1
		空開、漏電保護	1
		電源/5A	1
5	門庭控製中心	智能家居控製器	1
		多功能麵板	1
		節能燈控製主板	1
		節能燈	1
		IC門禁控製器	1
		門鈴主板	1
		人體感應模塊	1
		空開、漏電保護	1
		電源/5A	1
		攝像頭	1
6	客廳控製中心	智能家居控製器	1
		多功能麵板	1
		節能燈控製主板	1
		節能燈	1
		空調電視機	1
		智能插座（2個）	2
		紅外轉發器主板	1
		4G路由器	1
		空開、漏電保護	1
		電源/5A	1
7	陽台控製中心	智能家居控製器	1
		多功能麵板	1
		節能燈控製主板	1
		節能燈	1
		風雨探測器	1
		智能溫濕度計	1
		空開、漏電保護	1
		電源/5A	1
8	上位機軟件	定製設計	1
9	工具	香蕉連接線	1
		仿真器	1
		485、串口調試器	1
		測試網線	1
