MY-51H建築消防係統實訓裝置

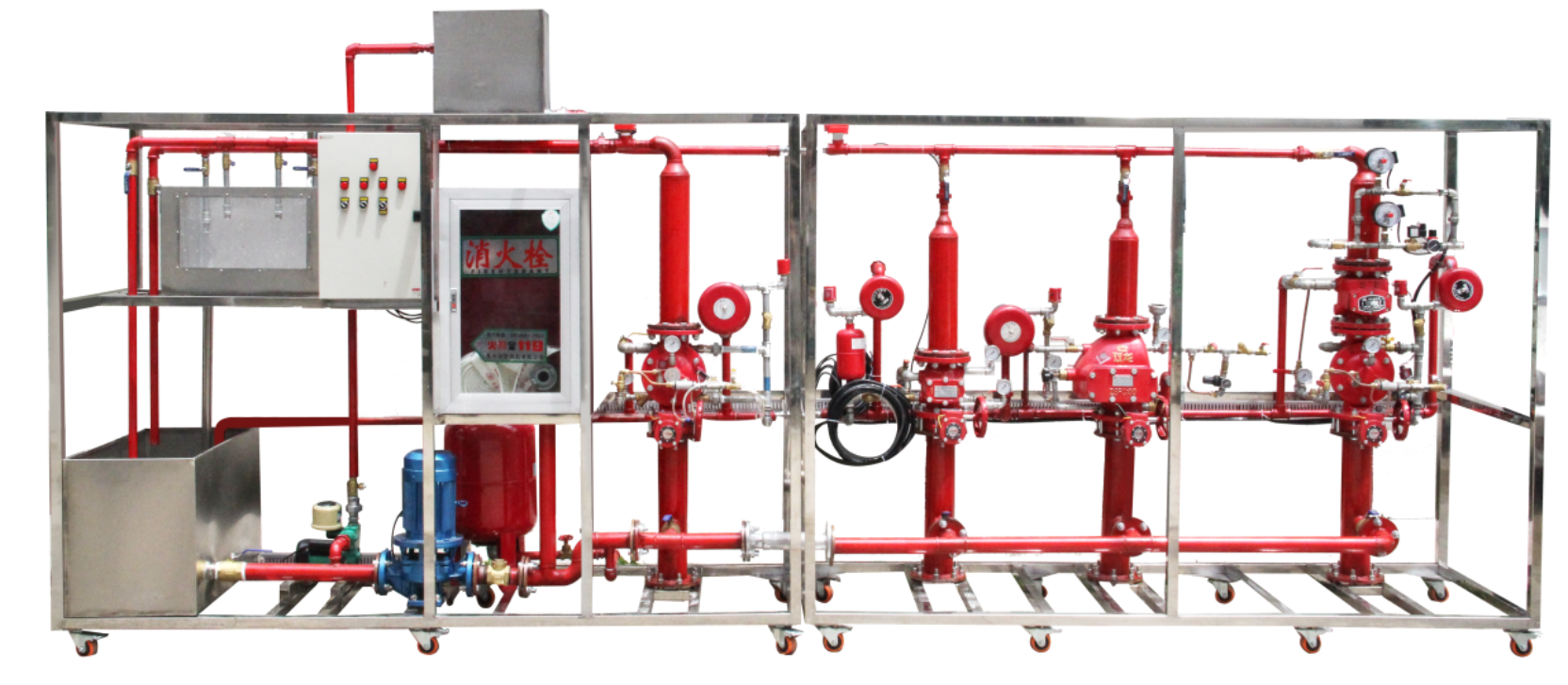

圖片僅供參考（以實際為準）

一、建築消防係統實訓裝置-簡介
本實驗係統分為自動噴水滅火係統、消火栓係統及消防報警聯動控製中心兩部分，如圖所示：
1）消火栓係統布置成臨時高壓係統，由低位消防水箱，屋頂消防水箱，消防水泵，穩壓增壓設備，消火栓箱，水帶，水槍等組成。可以演示消火栓係統的基本組成，以及火災發生時係統的啟動與運行原理；
2）自動噴水滅火係統與消火栓係統共用低位消防水箱與屋頂消防水箱，並由消防水泵、穩壓增壓設備，氣泵、濕式報警閥，幹式報警閥，雨淋報警閥，預作用報警閥，水流指示器，噴頭，末端試水裝置組成完整的自動噴水滅火係統，可以演示濕式自動噴水、幹式、雨淋、預作用滅火係統的組成與工作原理。
3）消防報警聯動控製中心實現消防報警探測器自動控製消防泵啟停及壓力開關、水流指示等動作聯動消防報警及控製消防泵啟停功能。
二、係統模塊組合方案
本建築消防演示係統消火栓與自動噴水滅火係統報警閥前部分合用，報警閥後可分為消火栓滅火係統與濕式自動噴水滅火係統，也可根據要求將自動噴水滅火係統做成幹式自動噴水滅火係統、預作用式係統自動噴水滅火係統，水噴霧式自動噴水滅火係統，水幕式自動噴水滅火係統，具體模塊組合方案見下表所示。
建築消防係統模塊

序號	設備名稱		功能簡介
1	低位水箱		演示係統水源
2	屋頂水箱		臨時高壓係統前期水源
3	消防控製櫃		消防係統電氣控製
4	消防水泵		消防係統增壓供水
5	增壓穩壓設備		消防係統加壓、穩壓
6	消火栓滅火模塊		演示消火栓滅火係統組成工作原理
7	自動噴水滅火模塊	有機玻璃櫃	噴頭工作區
		濕式自動噴水滅火模塊	濕式噴水滅火係統結構與動作演示
		幹式自動噴水滅火模塊	幹式噴水滅火係統結構與動作演示
		預作用式自動噴水滅火模塊	預作用噴水滅火係統結構與動作演示
		雨淋自動噴水滅火模塊	雨淋噴水滅火係統結構與動作演示
		電控櫃	自動噴水滅火係統電氣控製
8	消防報警聯動係統		消防報警聯動係統

三、主要配件

序號	設備名稱	功能、參數	單位	數量	備注
1	不鏽鋼框架	深高寬（80022002400mm）+（80022002000mm）	套	1
2	不鏽鋼儲水箱	＞210L	套	1
3	壓力罐	50L	隻	1
4	立式管道泵	DN50，AC380V，功率3kw，揚程33米，流量8噸	台	1
5	穩壓泵	DN25，AC220V，功率550w，流量2噸，揚程35米	台	1
6	消防栓箱	消防喉管，水帶，水槍，消防栓	套	1
7	濕式報警閥組	DN100，包含延遲器、壓力開關和水力警鈴	套	1
8	幹式報警閥組	DN100，包含接氣裝置，氣壓維護裝置，單向閥，截止閥，氣壓表等	套	1
9	預作用式閥組	DN100，包含充氣電控箱，空氣維護裝置等	套	1
10	雨淋閥組	DN100，包含水力警鈴、壓力開關	套	1
11	充氣泵	AC220V	台	1
12	水霧水幕噴頭		隻	2
13	水流指示器	靈敏度：15-37.5L/mim	隻	2
14	玻璃球灑水噴頭	68℃溫級	隻	2
15	電控櫃	控製器、指示燈、開關、報警器等	套	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查建築消防係統實訓裝置的貨品外觀，核實建築消防係統實訓裝置的數量及配件，拒收處於受損狀態的建築消防係統實訓裝置；

2、設備質保：上海红桃视频app將為各采購單位提供建築消防係統實訓裝置產品說明書內的質保條件和質保期，在質保範圍內提供對建築消防係統實訓裝置的免費維修，超出條件承諾時提供對建築消防係統實訓裝置的有償維修；

3、設備退換貨：各采購單位單方麵原因導致的建築消防係統實訓裝置選型錯誤或購買建築消防係統實訓裝置數量錯誤，造成建築消防係統實訓裝置的退換貨要求，將不被接受；

4、設備貨期：對建築消防係統實訓裝置的發貨期為參考值，如您需要了解建築消防係統實訓裝置的精確貨期，請與上海红桃视频app的銷售人員聯係；

5、谘詢電話：如各采購單位對建築消防係統實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關建築消防係統實訓裝置的技術谘詢。
