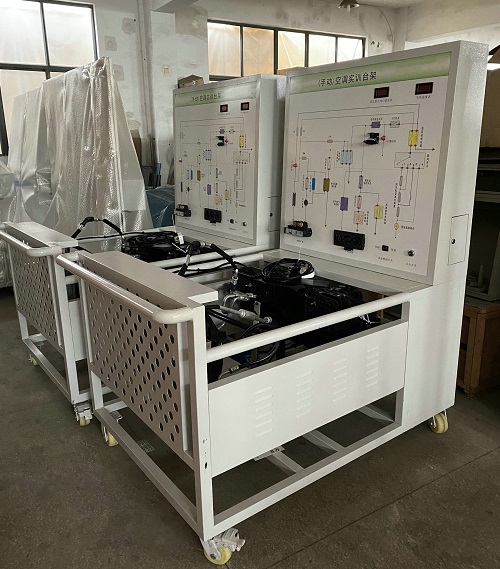

MYQ-68東風天錦EQ1120空調係統實訓台

一、產品簡介
東風天錦EQ1120GA2空調係統實訓台采用全新東風天錦EQ1120GA2空調係統為基礎，充分展示汽車空調係統的組成結構和工作過程，適用於各類學校對汽車空調係統理論和維修實訓的教學需要。

二、功能特點
1.真實可運行的汽車空調係統，充分展示汽車空調係統的組成結構和工作過程。
2.由三相電機做為動力源，帶動空調壓縮機工作。操作空調控製麵板，可真實演示汽車單風口空調係統的工作過程以及工作原理。
3.實訓台麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；UV平板噴繪麵板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析汽車單風口空調係統的工作原理。
4.實訓台麵板上安裝有檢測端子，可直接在麵板上檢測空調係統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓台麵板上安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。
6.實訓台提供了學員練習加注製冷劑、檢漏等實操工作平台。
7.設備檢測麵板正前方底座上配有20cm的鋼製台麵，方便放置資料、檢測儀器等。
8.實訓台底座采用鋼結構焊接，正前方/兩側焊接圓形護手杆，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
1、外形尺寸：1500×1000×1700mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、外接電源：交流220V±10% 50Hz
4、工作電壓：直流24V
5、製 冷 劑：R134a
6、工作溫度：-40℃～+50℃
7、高壓壓力表：0～3.5MPa
8、低壓壓力表：0～1.5MPa
9、三相異步電動機：
  型  號：YT 100L1-4
  電  壓：AC 380V
  功  率：2.2KW
  轉  速：1420r/min
10、顏色：7032
11、鋼管：40*40*3mm
12、麵板機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
13、移動腳輪：120*80mm

---
