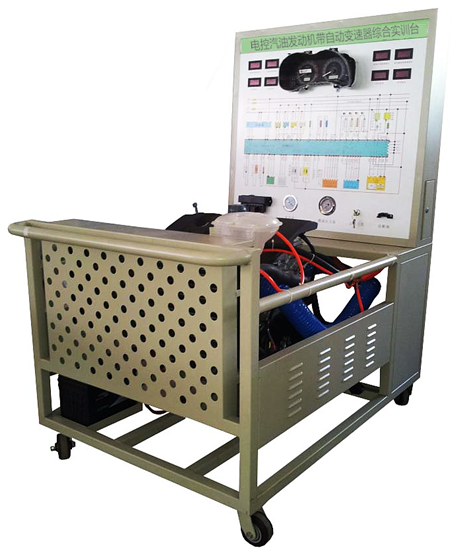

MYQB-22電控汽油發動機帶自動變速器綜合實訓台

電控汽油發動機帶自動變速器綜合實訓台-是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用電控發動機與自動變速器為基礎，對發動機可進行起動、加速、減速等工況的實踐操作，對自動變速器可進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作並做失速實驗。可真實展示電控汽油發動機和自動變速器組成結構和工作過程。通過實訓台的演示，可清楚了解內部的結構與功能，便於學生較快地掌握電控發動機與自動變速器係統的構造和原理，提高學生對電控發動機與自動變速器的初步認識，使學生了解電控發動機與自動變速器係統起到更直觀更深入的教學目的，是各汽車學校對電控發動機與自動變速器係統理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點：
1、真實可運行的電控汽油發動機和自動變速器，充分展示電控發動機與自動變速器的組成結構和工作過程。
2、實訓台麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和電控汽油發動機與自動變速器實物，認識和分析控製係統的工作原理。
3、實訓台麵板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、車速、自動變速器的檔位、噴油壓力、進氣岐管壓力等參數變化。
4、實訓台麵板上安裝有檢測端子、可直接在麵板上檢測各傳感器、執行器、發動機控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓台安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機和自動變速器電控係統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
6、實訓台配備有油門控製裝置，可方便對發動機加速減速。
7、實訓台配備有製動係統(製動踏板、製動總泵、製動分泵、製動盤)，可對輸出軸進行自動變速器的失速實驗，檢測發動機及自動變速器的動力參數。
8、實訓台配備有電源總開關、水箱防護罩、輸出軸防護罩等安裝保護裝置。
9、設備檢測麵板正前方底座上配有20cm的鋼製台麵，方便放置資料、檢測儀器等。
10、實訓台底座采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，正前方/兩側焊接圓形護手杆，移動靈活，安全可靠、堅固耐用。
三、技術參數：
1、外形尺寸：1500×1000×1700mm
2、外接電源：交流220V±10% 50Hz
3、工作電壓：直流12V
4、工作溫度：-40℃-+50℃
5、主油道壓力表：0-250kg/psi
6、製動分泵壓力表：0-100kg/psi
7、變頻器：功率：4KW/5.5KW
8、三相異步電動機：電壓：AC 220V/380V 50Hz、電流：11.8A/6.8A、功率：3KW、轉速：1420r/min
9、鋼管：40*40*3mm
10、麵板機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
11、移動腳輪：120*80mm
四、基本配置(每台)：

序號	名稱	規格型號	單位	數量
1	檢測控製麵板(帶麵板櫃)	裝有各種檢測端子以及彩色噴繪電路圖	套	1
2	組合儀表	原車	套	1
3	發動機控製電腦(ECU)	原車	台	1
4	自動變速器控製電腦(ECU)	原車	台	1
5	診斷座	OBDⅡ	個	1
6	點火開關(帶識讀線圈)	原車	個	1
7	燃油壓力表	0-10kg/cm²	個	1
8	主油道壓力表	0-25kg/cm²	個	1
9	真空壓力表	0-76in.Hg	個	1
10	發動機總成(帶附件）	红桃视频app	套	1
11	自動變速器總成	红桃视频app	套	1
12	變速器檔杆總成	原車	套	1
13	燃油箱	10L	個	1
14	汽油泵(含汽油泵插頭)	原車	套	1
15	油門控製裝置	原車	套	1
16	進、排氣管(帶保護罩)	原車	套	1
17	製動係統總成	上海红桃视频app	套	1
18	水箱(含不鏽保護罩)	原車	套	1
19	冷卻電子風扇	原車	個	2
20	蓄電池	12V/65AH	台	1
21	繼電器	含：起動繼電器、油泵繼電器、冷卻風扇繼電器	套	1
22	保險絲盒	10路	個	1
23	電源總開關	50A	個	1
24	製動裝置及附件	原車	套	1
25	移動台架(帶自鎖腳輪)	150010001700mm	台	1
26	故障模擬與排除裝置	上海红桃视频app	套	1
27	設備教師手冊	上海红桃视频app	套	1
28	設備合格證、保修卡	上海茂育	套	1
