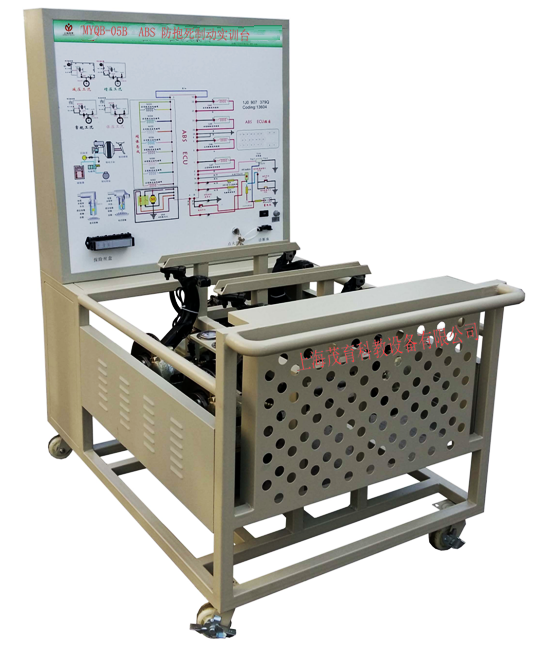

MYQB-05B ABS防抱死製動實訓台

ABS防抱死製動實訓台-采用全新大眾捷達汽車ABS製動係統為基礎，配有ABS係統工作原理圖，真實展示緊急製動時ABS係統工作過程；滿足對ABS製動係統的結構組成、動作演示等教學功能。
適合於汽車ABS製動係統理論教學和檢測與維修實訓的教學需要。
二、實訓台功能特點：
1、真實的汽車ABS製動係統實物為基礎，完整展示ABS製動係統的組成結構。
2、由三相異步電動機帶動前後軸轉動，模擬汽車行駛。緊急踩下製動踏板時，ABS係統開始工作，前後製動盤保持微量轉動，製動踏板上可感覺不斷彈腳，真實演示汽車ABS係統的工作過程。
3、實訓台麵板上繪有彩色UV平板噴繪電路圖和液壓管路圖，學員可直觀對照電路圖和ABS製動係統實物，認識和分析控製係統的工作原理。
4、實訓台麵板上安裝有檢測端子，可直接在麵板上檢測各傳感器、控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓台安裝有壓力表，可實時顯示製動總泵和四個製動分泵的液壓變化。
6、實訓台麵板上安裝有故障指示燈和診斷座，可連接專用或通用汽車解碼器，對ABS電控係統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
7、設備麵板櫃：1.5mm冷板衝壓成形，背麵設置維修門；底座采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格：
1、外形尺寸：1500×1000×1700mm(長×寬×高)
2、驅動電源：三相四線(三相五線 380V±10% 50Hz)
3、外接電源：交流220V±10% 50Hz
4、工作電壓：直流12V
5、工作溫度：-40℃-+50℃
6、主油道壓力表：0-250kg/psi
7、製動分泵壓力表：0-100kg/psi
8、變頻器：
    功率：4KW/5.5KW
    輸入：AC 3PH 380V±15% 50/60Hz
    輸出：9A/13A AC 3PH 0-380V 0-400Hz
9、三相異步電動機：
    電壓：AC 220V/380V 50Hz
    電流：11.8A/6.8A
    功率：3KW
    轉速：1420r/min
10、真空泵：
    電壓：AC 220V 50Hz
    功率：370W
    抽氣速率：48L/min
    極限壓力：6.7×10-2Pa
    轉速：1400r/min
    進氣口徑：Ø8
    用油量：1L
噪聲：≤68
11、顏色：7032
12、鋼管：40*40*3mm
13、移動腳輪：100*50mm
14、麵板櫃：1.5mm冷板衝壓成形，背麵設置維修門；
四、基本配置(每台)：

序號	名稱	規格標準	單位	數量
1	檢測控製麵板(帶麵板櫃)	裝有各種檢測端子以及彩色電路圖和液壓管路圖；（9509004mm鋁塑板，且安裝絕緣底板)	套	1
2	ABS控製單元總成	原車	套	1
3	ABS指示器	原車	套	1
4	診斷座	OBDⅡ	個	1
5	點火開關		個	1
6	製動總泵	原車	套	1
7	製動分泵	原車	個	4
8	刹車碟	原車	個	4
9	刹車皮	原車	個	4
10	外球籠	原車	個	4
11	半軸杆		條	4
12	左右/前車速傳感器	原車	套	1
13	左右/後車速傳感器	原車	套	1
14	驅動皮帶		條	2
15	真空大力鼓	原車	套	1
16	製動踏板	原車	套	1
17	主油道壓力表	0-250kg/psi	個	2
18	製動分泵壓力表	0-100kg/psi	個	4
19	變頻器		台	1
20	三相異步電動機		台	1
21	真空助力泵		套	1
22	故障設置和考核係統		套	1
23	移動台架(帶自鎖腳輪裝置)	1500×1000×1700mm(長×寬×高)	台	1
24	配套設備使用說明書	茂育配套	套	1
25	原廠維修手冊	原車	套	1
