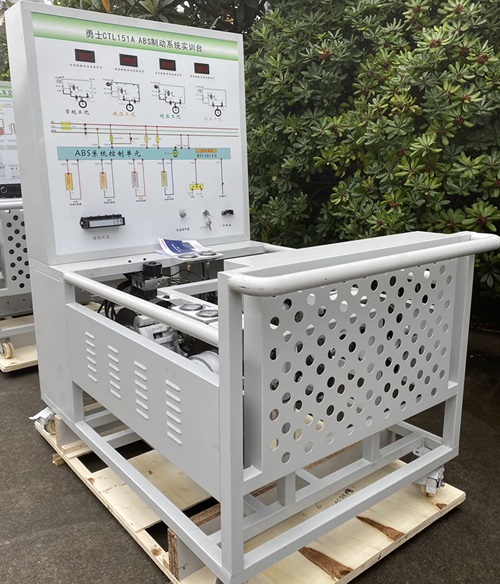

勇士CTL151AABS製動係統實訓台

勇士CTL151AABS製動係統實訓台采用全新勇士CTL151A 汽車ABS製動係統為基礎,配有ABS係統工作原理圖,真實展示緊急製動時ABS係統工作過程。滿足對ABS製動係統的結構組成、動作演示等教學功能。
適合於汽車ABS製動係統理論教學和檢測與維修實訓的教學需要。

二、功能特點
1.真實的汽車ABS製動係統實物為基礎,完整展示ABS製動係統的組成結構。
2.由三相異步電動機帶動前後軸轉動,模擬汽車行駛。緊急踩下製動踏板時,ABS係統開始工作,前後製動盤保持微量轉動,製動踏板上可感覺不斷彈腳,真實演示汽車ABS係統的工作過程。
3.實訓台麵板上繪有彩色UV平板噴繪電路圖和液壓管路圖,學員可直觀對照電路圖和ABS製動係統實物,認識和分析控製係統的工作原理。
4.實訓台麵板上安裝有檢測端子,可直接在麵板上檢測各傳感器、控製單元管腳的電信號,如電阻、電壓、電流、頻率信號等。
5.實訓台安裝有壓力表,可實時顯示製動總泵和四個製動分泵的液壓變化。
6.實訓台麵板上安裝有故障指示燈和診斷座,可連接專用或通用汽車解碼器,對ABS電控係統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
7.設備麵板櫃:1.5mm冷板衝壓成形,背麵設置維修門;底座采用鋼結構焊接,表麵采用噴塗工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
三、技術規格
1.外形尺寸:1500×1000×1700mm(長×寬×高)
2.驅動電源:三相四線(三相五線 380V±10% 50Hz)
3.外接電源:交流220V±10% 50Hz
4.工作電壓:直流12V
5.工作溫度:-40℃-+50℃
6.主油道壓力表:0-250kg/psi
7.製動分泵壓力表:0-100kg/psi
8.變頻器:
功率:4KW/5.5KW
輸入:AC 3PH  380V±15%  50/60Hz
輸出:9A/13A  AC 3PH  0-380V  0-400Hz
9.三相異步電動機:
電壓:AC 220V/380V 50Hz
電流:11.8A/6.8A
功率:3KW
轉速:1420r/min
10.真空泵:
電壓:AC 220V 50Hz
功率:370W
抽氣速率:48L/min
極限壓力:6.7×10-2Pa
轉速:1400r/min
進氣口徑:?8
用油量:1L
噪聲:≤68
11.顏色:7032
12.鋼管:40*40*3mm
13.移動腳輪:100*50mm
14.麵板櫃:1.5mm冷板衝壓成形,背麵設置維修門;
