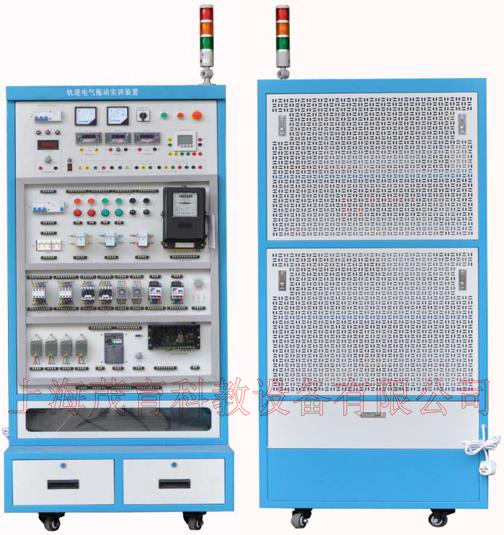

MYDJ-24電氣控製實訓裝置

電氣控製實訓裝置-整體要求：
本裝置可完成"電機學"、"電機與拖動"、"電機控製"、"交直流調速"等課程實驗大綱的要求。
二、功能結構要求：
1、該裝置須采用標準配電櫃為主體櫃進行改造，充分利用該櫃雙麵空間位置，其中一麵裝有電源控製、交直流電源、測量儀表、變頻器、低壓電氣器件，另一麵裝有2塊可方便拆卸的網孔板；
2、電氣控製線路元器件都裝在電氣櫃麵板上，配有接線柱子；通過端子學生可自行接線，構建控製係統，具有一定的擴展性；
3、提供過壓、過流、漏電保護電路，當如控製櫃出現電源異常使係統電壓或電流超過保護電路的極限值時，係統立即切斷電源，對人身安全起到一定的保護作用；
三、技術性能要求：
1、輸入電壓：三相四線製380V±10%50HZ；
2、工作環境：環境溫度範圍為-5℃～+40℃相對濕度＜85%（25℃）海拔＜2000m；
3、裝置容量：不大於1.5KVA；
4、外形尺寸：≥800mm×600mm×1800mm（長寬高）；
5、設備重量：約120Kg；
四、控製櫃配置
（一）櫃體：左、右櫃壁為雙層亞光密紋噴塑結構，雙麵設計，冷軋鋼板、鋁質材質；櫃子底部設有觀察窗口，底部帶四個腳輪便於移動。
（二）內部配置模塊：內部空間分隔為不同區域，布局合理，所有電氣元件接線端子均（jun1）已引到專用接線柱上，學生通過直接接插進行電路的連接，接近工業實際現場。
1、交、直流電源：直流穩壓電源：0-10V，具有短路軟截止自動恢複保護功能；設有1隻交流電壓表、1隻交流電流表、電壓指示切換開關；控製櫃的供電急停按鈕和啟停開關控製，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值；裝有交流電流表，用來監視負載大小；設有變壓器一組，變壓器原邊根據不同的接線可加220V,也可加380V交流電源，合上開關後，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓。提供過壓、過流、漏電保護，當如控製櫃出現電源異常使係統電壓或電流超過保護電路的極限值時，係統立即切斷電源，對人身安全起到一定的保護作用；
2、儀器儀表：提供交流數字電壓表，測量範圍為0～500V，三位半數顯；直流數字電壓表，測量範圍為0～500V，三位半數顯，精度為0.5級；直流數字電流表，測量範圍為0～2A，三位半數顯，精度為0.5級；多功能電力儀表，液晶顯示，測量三相電流、電壓、功率因數，功率等；
3、電氣元件：提供三相斷路器一隻，二相斷路器一隻，三相電能表一隻、互感器三隻、熔斷器（5A）五隻、交流接觸器四隻（含輔助觸頭）、熱繼電器二隻、數字式時間繼電器二隻、按鈕開關（常開、常閉）六隻、急停按鈕一隻、行程開關四隻、繞線電機調速電阻一組、信號指示燈（紅、綠、白、黑）一隻、萬能轉換開關一隻、選擇按鈕二隻、交流電壓表一隻、交流電流表一隻、多功能儀表一隻等；
4、變頻器模塊：FR-D720S-0.4KW變頻器，具有RS485通信端口，配有變頻器通訊電纜；
5、直流調速模塊：直流電機調速控製實訓組件：由專用驅動模塊、隔離電路等裝組成；
6、三相異步電機（帶速度繼電器）：一台，380V、180W；
7、三相異步雙速電機：一台，380V、180W；
8、三相線繞式異步電動機電機：一台，380V、180W；
9、直流電動機：一台DC220V、50W；
10、轉速表：一台，外置手持式；
11、理線架：一台，鋼製結構，尺寸≥1200mm×450mm×1200mm（長寬高）；
12、智能接線係統：整個係統由一台計算機作為主機，最多控製40個智能動力接線板從機，完成自動對每個動力接線板的接線狀況進行接線對、錯評定，接線數統計，接線板安全通斷電控製，練習和考試兼用功能。
五、實訓內容要求（不少於以下實驗項目）：
一、變頻調速技術
1、變頻器功能參數設置與操作（麵板操作）
2、變頻器功能參數設置多段速度選擇變頻調速
3、多段速度選擇變頻調速
4、電位器控製變頻器外部電壓調速
5、基於模擬量方式的變頻器閉環調速（控製變頻器外部電壓）
二、直流電機調速技術
6、直流電機的啟停控製
7、直流電機PWM調速
8、直流電機外部電位器調速
三、低壓電氣實訓
9、三相異步電動機接觸器自鎖控製線路
10、三相異步電動機接觸器點動控製線路
11、三相異步電動機的多地控製
12、接觸器聯鎖的正反轉控製線路
13、按鈕聯鎖的三相異步電動機接觸器正反轉控製線路
14、雙重聯鎖的三相異步電動機正反轉控製線路
15、三相線繞式異步電動機電機調速控製線路
16、Y-△啟動自動控製線路
17、三相異步電動機反接製動控製線路
18、三相異步電動機的順序控製
19、工作台自動往返控製線路
20、三相雙速異步電機控製接線
21、三相電度表接線
22、電壓表、電流表安裝電路
23、電流互感器與電流表配用接線
24、萬能轉換開關和電壓表測量電壓接線
