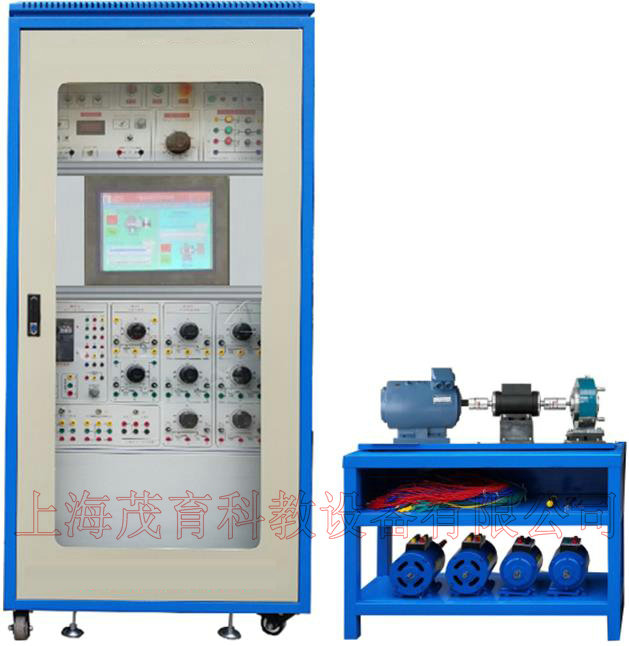

MYDJ-25電機性能測試櫃

一、電機性能測試櫃-概述：
本設備是集交直流電機對應的控製，運行，機械特性、電氣特性的測試和教學實驗於一體，配套先進的檢測控製手段，對以上各種運行方式進行定量分析，采集電機運行的各種參數。本測試櫃從專用電源控製、儀器儀表、電機、導軌、負載及專用導線到配套軟件等均配套齊全。
配有一台基於W i n C E ( 中 文 版 )  操作係統 、內嵌Homebuilder嵌入版組態軟件的觸摸屏作為人機界麵，它在係統中作為顯示監控終端。該終端采用RS-485/232接口采集模塊進行通訊，數據采集模塊將傳感器的檢測值上傳給終端進行顯示或用於監控。
二、技術性能
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m
3、裝置容量：＜ 1.5KVA。
4、外形尺寸：機櫃800×650×1800mm3 。
三、主要設備及參數
1.電源控製及檢測櫃
設有電壓輸入指示儀表，啟動，停止，急停按鈕，漏電保護等措施。
2.嵌入式人機界麵設備
10"高亮TFT液晶顯示屏，分辨率800×600，四線電阻式觸摸屏，分辨率1024×1024。WinCE(中文版) 操作係統，內嵌HMIBuilder嵌入版組態軟件無限點。主頻2.4G，內存2GB，存儲設備16GB電子盤。
工作電源DC9-30V具有4個2.0的USB接口，支持工程備份及還原，支持外部輸入接口設備，如USB鼠標鍵盤等。
具備兩個DB9接口，COM1是RS-232接口，COM2具備一個RS-232接口和RS-485接口
支持Modbus協議通訊，模塊地址手動可設。
3. 磁粉製動器CZF10（風冷）.
激磁電流0~0.8A 加載能力0~10N.m
4.磁粉製動器電源
0~24V電壓輸出線性可控（0-1A）。
5.動態扭矩傳感器
測量旋轉電機扭矩，量程0~±5N.m，供電電源DC24V ,帶速度檢測信號輸出。
6.轉矩，轉速，輸出功率測試儀表
測量旋轉電機扭矩，量程0~±5N.m，供電電源DC24V ,帶速度檢測信號輸出。
7.三相交流電動機1台
三相交流380V/50Hz，功率180W，轉速1420轉/分鍾
8.他（並）勵直流電動機1台
直流電機功率350W，轉速1500轉/分鍾，DC220V。
9. EDA9033A三相電綜合參數檢測模塊，具備單/三相電壓、電流 、有功 、無功、功率因數、頻率等檢測功能。
10.固定電機導軌及連軸器。
11.低壓電器元件1批。
12.指針式兆歐表1台，500V。
13.智能型直流電壓表，直流電流各2隻，帶有485通信功能。
14.0-250V 直流可調電樞電源1套（3A ),DC220V 直流勵磁電源1套。
四、完成實驗內容：
1、三相異步電動機冷態電阻的測量
2、三相異步電動機絕緣電阻的測量
3、三相異步電動機空載特性試驗
4、三相異步電動機負載特性試驗
5、三相異步電動機效率測定
6、三相異步電動機特性曲線測定
7、三相異步電動機的轉速、輸出轉矩、功率、電壓、電流測定
8、直流電動機冷態電阻的測量
9、直流電動機絕緣電阻的測量
10、直流電動機空載特性試驗
11、直流電動機負載特性試驗
12、直流電動機機效率測定
13、直流電動機特性曲線測定
14、直流電動機轉速、輸出轉矩、功率、電壓、電流測定
