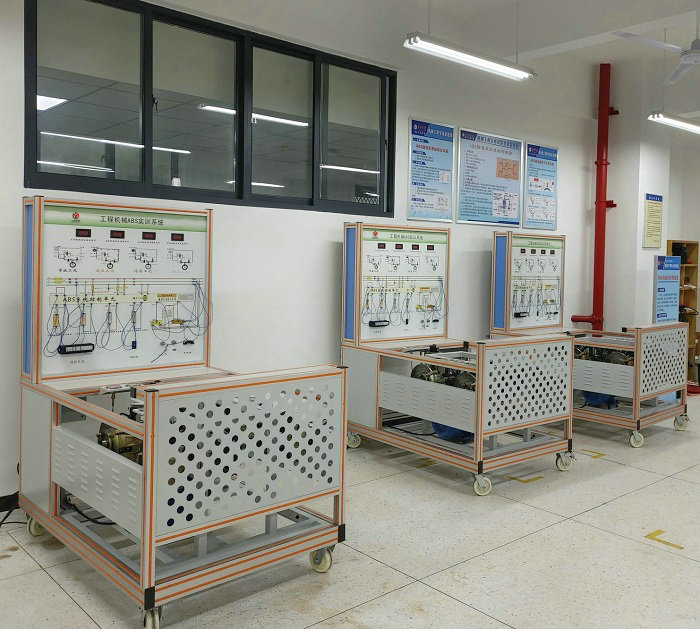

MYGC-152工程机械ABS实训平台

一、工程机械ABS实训平台-产品简介：
该设备需要以ABS制动系统为基础，配备ABS系统工作原理图，可以真实的向学生展示紧急制动时ABS系统工作过程。满足ABS制动系统展示的结构组成（制动泵、电机、控制器、制动盘等）、动作演示电路等教学功能。需有ABS电路真实接线端子和接线图。

二、功能特点：
1、以真实的汽车ABS制动系统实物为基础，能向学生完整展示ABS制动系统的组成结构。
2、需要由三相异步电动机带动前后轴转动，模拟汽车行驶。紧急踩下制动踏板时，ABS系统开始工作，前后制动盘保持微量转动，制动踏板上可感觉不断弹脚，可真实的向学生演示ABS系统的工作过程。
3、实训台面板上需绘制彩色UV平板喷绘电路图和液压管路图，学生可直观对照电路图和ABS制动系统实物，认识和分析控制系统的工作原理。
4、实训台面板上需安装检测端子，可直接在面板上检测各传感器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。要有接线端子，学生可以对ABS线路接线。
5、实训台需安装压力表，可实时显示制动总泵和四个制动分泵的液压变化。需安装转速表，可以显示转速。
6、实训台面板上需安装故障指示灯和诊断座，可连接专用或通用汽车解码器，可以对ABS电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
三、技术规格：
1、外形尺寸：1500×1000×1700mm(长×宽×高)
2、驱动电源：三相四线(三相五线 380V±10% 50Hz)
3、外接电源：交流220V±10% 50Hz
4、工作电压：直流12V
5、工作温度：-40℃-+50℃
四、基本配置(每台)：

序号	名 称	规格标准	单位	数量
1	检测控制面板(带面板柜)	装有各种检测端子以及彩色电路图和液压管路图；（950*900*4mm铝塑板，且安装绝缘底板)	套	1
2	ABS控制单元总成	原车	套	1
3	ABS指示器	原车	套	1
4	诊断座	OBDⅡ	个	1
5	点火开关	上海顶邦	个	1
6	制动总泵	原车	套	1
7	制动分泵	原车	个	4
8	刹车碟	原车	个	4
9	刹车皮	原车	个	4
10	外球笼	原车	个	4
11	半轴杆	原车	条	4
12	左右/前车速传感器	原车	套	1
13	左右/后车速传感器	原车	套	1
14	驱动皮条	上海顶邦	条	2
15	真空大力鼓	原车	套	1
16	制动踏板	原车	套	1
17	主油道压力表	0-250kg/psi	个	2
18	制动分泵压力表	0-100kg/psi	个	4
19	变频器	功率：4KW/5.5KW 输入：AC 3PH  380V±15%  50/60Hz 输出：9A/13A  AC 3PH  0-380V  0-400Hz	台	1
20	三相异步电动机	电压：AC 220V/380V 50Hz 电流：11.8A/6.8A 功率：3KW 转速：1420r/min	台	1
21	真空助力泵	电压：AC 220V 50Hz 功率：370W 抽气速率：48L/min 极限压力：6.7×10-2Pa 转速：1400r/min 进气口径：Ø8 用油量：1L 噪声：≤68	套	1
22	故障设置和考核系统		套	1
23	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
24	实验指导说明书		套	1

---
