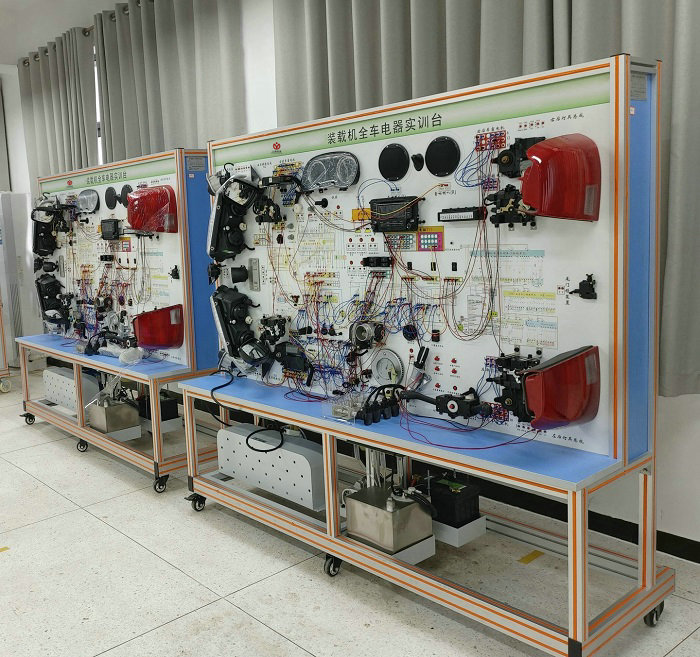

MYGC-153裝載機全車電器實訓平台

一、裝載機全車電器實訓平台-產品簡介：
該設備需要以整車電器實物為基礎，讓學生能直觀的看到儀表係統、燈光係統、雨刮係統、喇叭係統、發動機電器係統、起動係統和充電係統等電器各係統的組成結構和工作過程。能夠實驗雨刷電路的連接與運動，能實驗所有車等的連接、開關與控製等。需要有真實電路接線端子和接線圖以便學生更好的理解電路。

二、功能特點：
1、需要有真實可運行的整車電器係統，能讓學生理解整車電器係統的組成結構。接通電源後，可操縱示教板上的各種電器開關、按鈕、真實演示儀表係統、燈光係統、雨刮係統、喇叭係統、發動機電器係統、起動係統和充電係統等電器各係統的工作過程。
2、麵板上需有永不褪色的彩色電路圖；學生可直觀對照電路圖和實物，認識和分析整車電器各係統的工作原理。
3、麵板上需有檢測端子，學生可直接在麵板上檢測整車電器各係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。需配置相應的汽車故障診斷儀及萬用表等。
4、雨刷電路具備雨刷真實總成（可動），開關電路接線端，繼電器（可拆，易於維修，須有兩個備用）接線端，電機接線端，噴水裝置，保險等部分，可對整個雨刷電路進行連接以實現雨刷快、慢、間、空四個擋位的運行。麵板需繪製整個真實的電路以便教學。
5、車燈部分需要有所有車燈及連接電路，比如遠光燈、近光燈、轉向燈、製動燈、霧燈等，真實的車燈開關、各個控製繼電器、保險等（繼電器和保險需便於拆卸，需要有3個以上備用），整個電路的接線端點，可實現對整個車燈電路的接線，接通電路後可以實現真實的車燈運行，可測量整個電路各部分電壓電流等。需配置相關的檢測工具。麵板需繪製整個真實的電路以便教學。
三、技術規格：
1、外形尺寸（約）：1740×650×1700mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、工作電壓：直流24V
4、工作溫度：-40℃～+50℃
5、三相異步電動機
    型  號：YT 100L1-4
    電壓：AC 220V/380V
    功率：2.2KW
    轉速：1420r/min
6、移動腳輪：100*60mm
四、基本配置（每台）

序號	名       稱	規格型號	單位	數量
1	麵板	裝有各種檢測端子以及彩色電路圖	套	1
2	點火開關		個	1
3	組合儀表	原車	套	1
4	組合開關	原車	套	1
5	左右前大燈總成	原車	套	1
6	左右前霧燈	原車	套	1
7	左右轉向燈	原車	套	1
8	左右轉向邊燈	原車	套	1
9	左右組合尾燈	原車	套	1
10	牌照燈	原車	套	1
11	燈光開關	原車	套	1
12	刹車燈開關	原車	套	1
13	倒車燈開關	原車	套	1
14	危險燈開關	原車	套	1
15	線束		套	1
16	雨刮總成	原車	套	1
17	雨刮控製繼電器	原車	個	1
18	噴水電機	原車	套	1
19	噴水壺	原車	套	1
20	喇叭	原車	個	2
21	喇叭繼電器	原車	個	1
22	霧燈繼電器	原車	個	1
23	起動機總成	原車	台	1
24	發電機總成	原車	台	1
25	三相異步電動機	YT 100L1-4	台	1
26	蓄電池		台	2
27	保險絲盒		個	1
28	電源總開關	50A	個	1
29	移動台架(帶自鎖腳輪裝置)	1740×650×1700mm(長×寬×高)	台	1
30	故障模擬與排除裝置		套	1
31	汽車雨刷電路及連線麵板	原車	套	1
32	所有車燈電路及連線麵板	原車	套	1
33	各類電路連接保險	原車	套	1
34	保險、繼電器等備用	原車	套	3
35	故障診斷儀器		台	1
36	萬用表		台	1
37	教師手冊	配套	套	1
32	合格證與保修卡	配套	套	1

---
