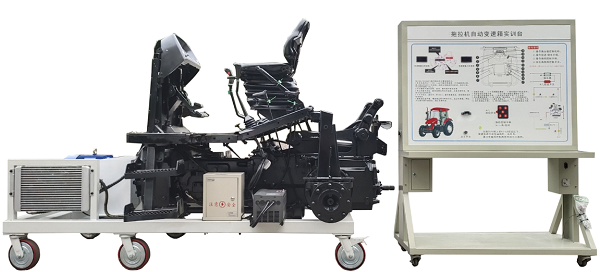

MYNJ-03B拖拉機自動變速箱實訓平台

一、拖拉機自動變速箱實訓平台，拖拉機自動變速箱實訓設備--功能簡介
該設備采用（翻新東方紅LF804-C）銳智係列動力換向拖拉機的動力換向自動變速器總成及運行附件為基礎(東方紅LF804拖拉機拆卸車身與前橋)，可調速三相異步電動機做動力源，對變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作，真實展示拖拉機動力換向變速箱組成結構和工作過程。
適用於各類型學校對拖拉機動力換向變速箱理論和維修實訓的教學需要。

二、功能特點
1.真實可運行的拖拉機動力換向變速箱、由可調速三相異步電動機驅動，可進行檔位顯示、空檔起動、前進檔運行、倒檔運行等工況實踐操作，充分展示拖拉機動力換向變速箱的組成結構和工作過程。
2.電機直接驅動變速器,電機與變速器通過聯軸直接固定.
3.可通過變頻器設定電機銘牌上規定的額定電流值，實現用電子熱過載繼電器來防止電機過載，為了防止機械設備起動/停止期間的衝擊，可通過變頻器設定進行加速/減速。
4.實訓台麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的UV平板噴繪彩色電路圖；學員可直觀對照電路圖和實物，認識和分析變速器控製係統的工作原理。
5.實訓台麵板上安裝有檢測端子，可直接在麵板上檢測各傳感器、執行器、控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
6.實訓台安裝有儀表、壓力表、可實時顯示轉速、車速、變速器的檔位、主油道壓力等參數變化。
7.實訓台安裝有變速器各電磁閥指示燈，實時顯示各電磁閥的工作狀態。
8.實訓台配備有電機防護罩、輸出軸防護罩等安全保護裝置
9.設備麵板櫃：采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建（帶鋼製抽屜3隻，雙開門儲物櫃），耐油耐腐蝕並易於清潔，帶自鎖腳輪裝置，底座上配有40cm的桌麵，台麵裝配32mm厚彩色高密度複合板，方便放置資料、輕型檢測儀器等。
10.安裝故障模擬係統，能實現電路係統故障設置及診斷排除，可設置常見故障的設置及考核故障點15個。
11.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。
三、技術規格
1.外形尺寸：約1500×1000×1700mm(長×寬×高)
2.動力電源：三相四線(或三相五線)380V±10% 50Hz
3.輸入電源；交流220V±10% 50Hz
4.工作電源；直流12V
5.三相異步電動機：
電壓：AC 380V/660V
電流：8.2A/4.7A
功率：4KW/5.5kw
轉速：2880r/min
6.變頻器：
功率：5.5KW/7.5KW
輸入：AC 3PH 380V±15%
輸出：9A/13A AC3PH 0~380V 0~400Hz
7.工作溫度：-40℃～+50℃
8.顏色：7035
9.鋼管：40*40*3mm
10.移動腳輪：100*50mm
11.麵板櫃：1.5mm冷板衝壓成形，背麵設置維修門；
12.東方紅LF804-C動力換向變速箱:

變速箱檔數前進/倒退		12F+12R
速度範圍	前進（km/h）	2.17-36.8
速度範圍	倒退（km/h）	2.17-36.8

友情提示：
1、設備驗收：各采購單位收貨時請檢查拖拉機自動變速箱實訓平台的貨品外觀，核實拖拉機自動變速箱實訓平台的數量及配件，拒收處於受損狀態的設備；
2、設備質保：茂育將為各采購單位提供拖拉機自動變速箱實訓平台使用說明書和質保期，在質保範圍內提供對拖拉機自動變速箱實訓平台的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的拖拉機自動變速箱實訓平台選型錯誤或設備購買數量錯誤，造成拖拉機自動變速箱實訓平台的退換貨要求，將不被接受；
4、設備貨期：對拖拉機自動變速箱實訓平台的發貨期為參考值，如您需要了解拖拉機自動變速箱實訓平台的精確貨期，請與上海茂育公司的銷售人員聯係；
5、谘詢電話：如各采購單位對拖拉機自動變速箱實訓平台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關拖拉機自動變速箱實訓平台的技術谘詢；
